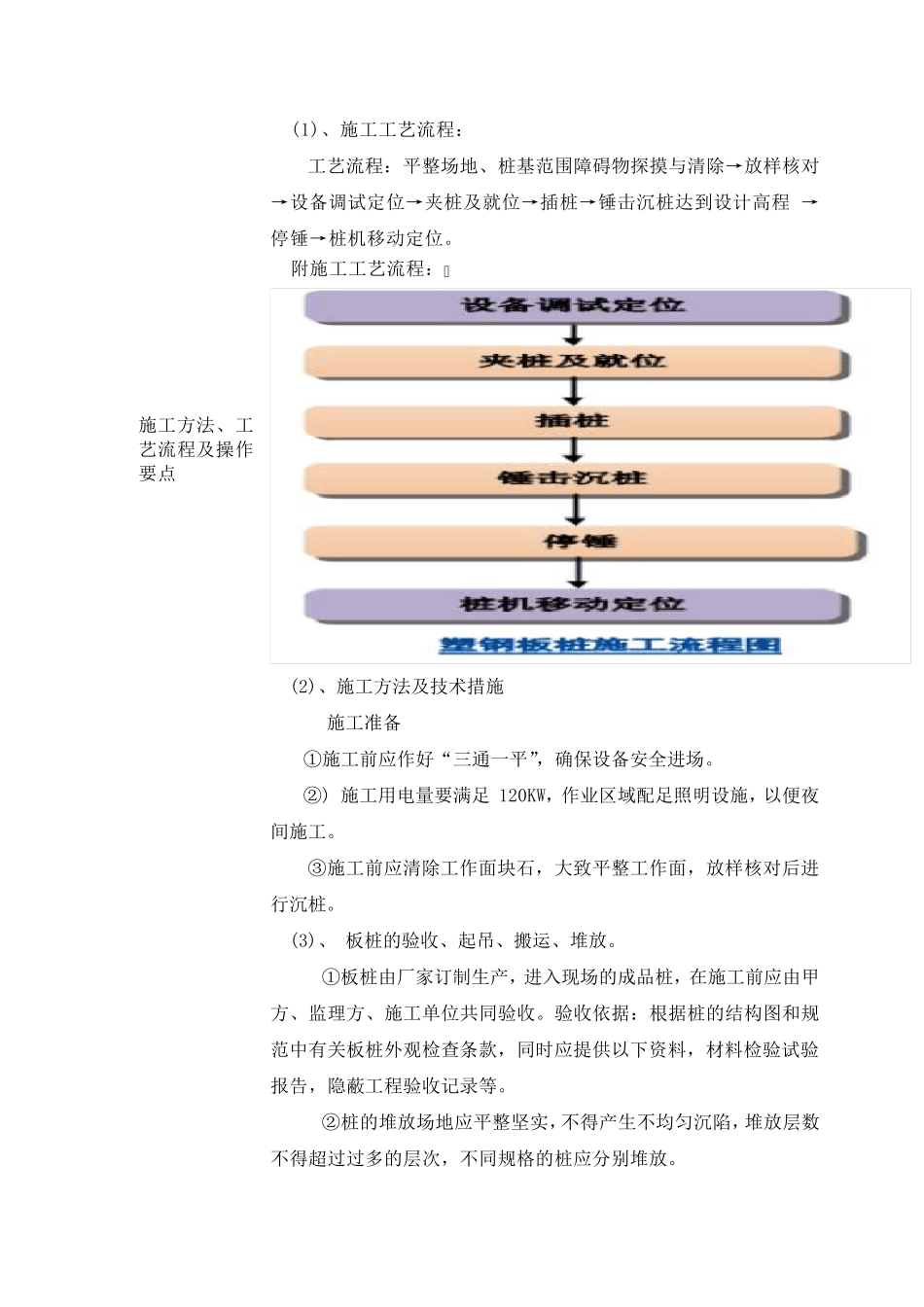

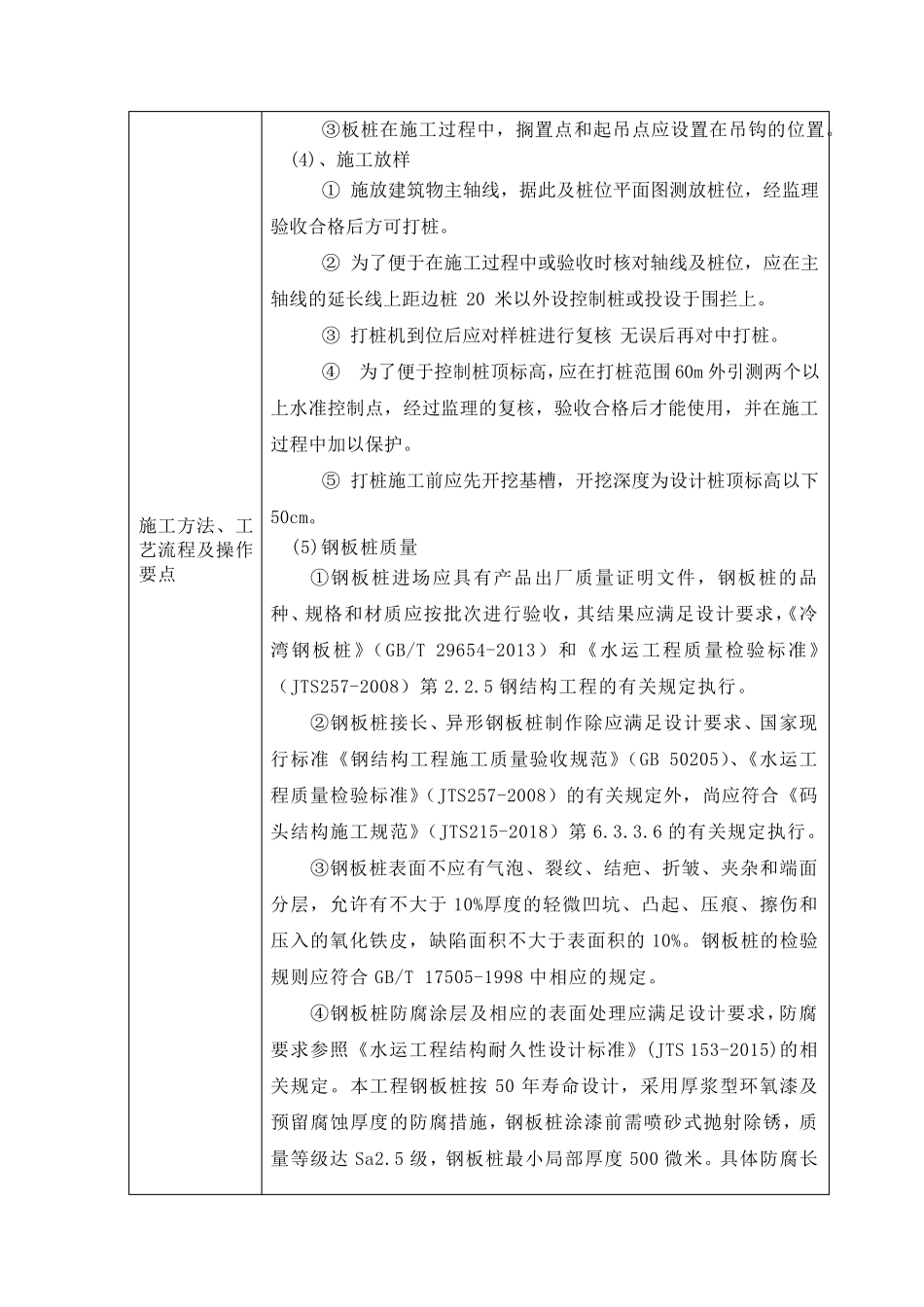

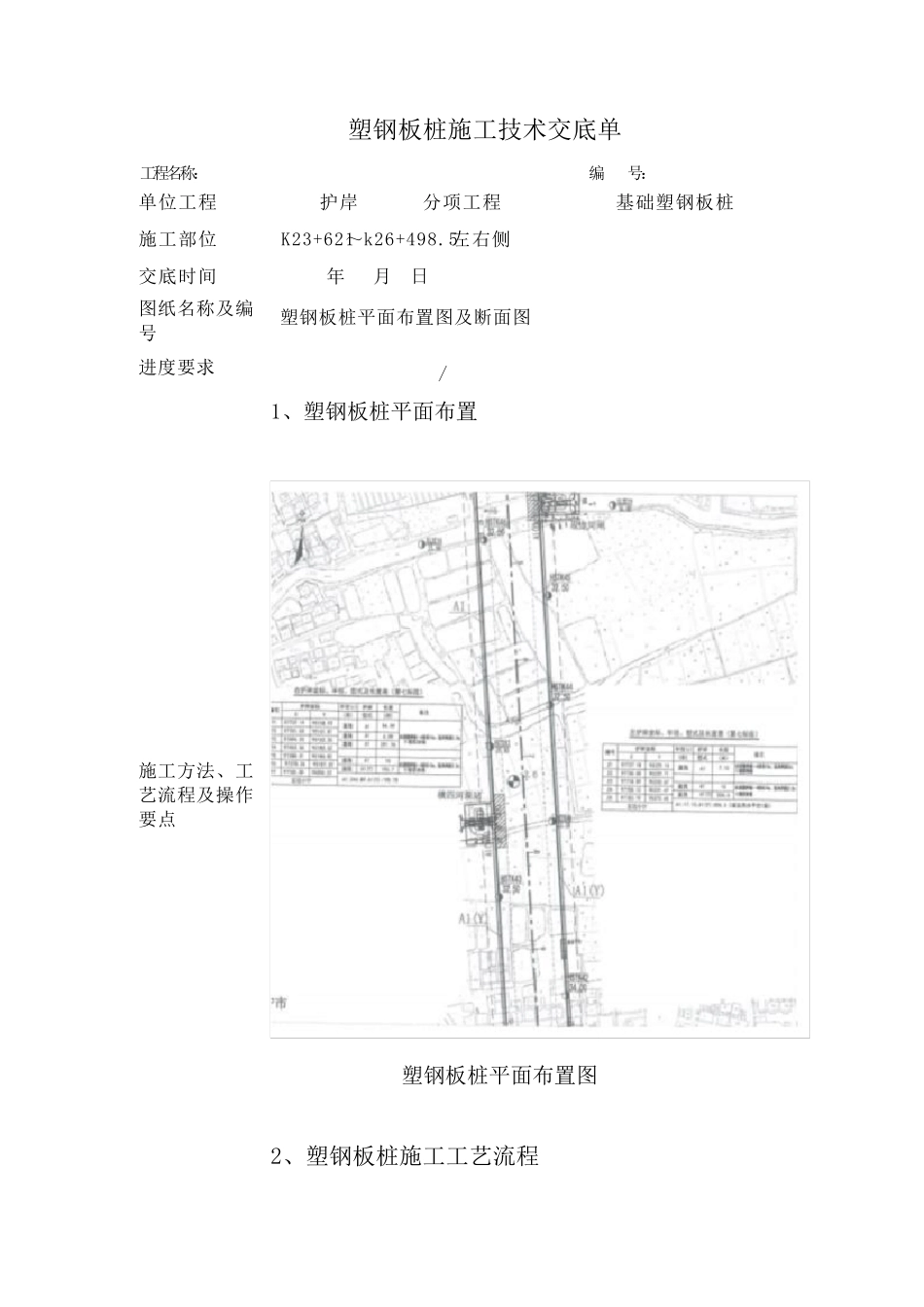

塑钢板桩施工技术交底单 工程名称： 编 号： 单位工程 护岸 分项工程 基础塑钢板桩 施工部位 K23+621～k26+498.5左右侧 交底时间 年 月 日 图纸名称及编号 塑钢板桩平面布置图及断面图 进度要求 / 施工方法、工艺流程及操作要点 1、塑钢板桩平面布置 塑钢板桩平面布置图 2、塑钢板桩施工工艺流程 施工方法、工艺流程及操作要点 (1)、施工工艺流程： 工艺流程：平整场地、桩基范围障碍物探摸与清除→放样核对→设备调试定位→夹桩及就位→插桩→锤击沉桩达到设计高程 →停锤→桩机移动定位。 附施工工艺流程： (2)、施工方法及技术措施 施工准备 ①施工前应作好“三通一平”，确保设备安全进场。 ②) 施工用电量要满足 120KW，作业区域配足照明设施，以便夜间施工。 ③施工前应清除工作面块石，大致平整工作面，放样核对后进行沉桩。 (3)、 板桩的验收、起吊、搬运、堆放。 ①板桩由厂家订制生产，进入现场的成品桩，在施工前应由甲方、监理方、施工单位共同验收。验收依据：根据桩的结构图和规范中有关板桩外观检查条款，同时应提供以下资料，材料检验试验报告，隐蔽工程验收记录等。 ②桩的堆放场地应平整坚实，不 得 产生不 均 匀 沉陷 ，堆放层 数不 得 超 过 过 多 的层 次 ，不 同规格 的桩应分 别 堆放。 施工方法、工艺流程及操作要点 ③板桩在施工过程中，搁置点和起吊点应设置在吊钩的位置。 (4)、施工放样 ① 施放建筑物主轴线，据此及桩位平面图测放桩位，经监理 验收合格后方可打桩。 ② 为了便于在施工过程中或验收时核对轴线及桩位，应在主轴线的延长线上距边桩 20 米以外设控制桩或投设于围拦上。 ③ 打桩机到位后应对样桩进行复核 无误后再对中打桩。 ④ 为了便于控制桩顶标高，应在打桩范围 60m 外引测两个以上水准控制点，经过监理的复核，验收合格后才能使用，并在施工过程中加以保护。 ⑤ 打桩施工前应先开挖基槽，开挖深度为设计桩顶标高以下50cm。 (5)钢板桩质量 ①钢板桩进场应具有产品出厂质量证明文件，钢板桩的品种、规格和材质应按批次进行验收，其结果应满足设计要求，《冷湾钢板桩》（GB/T 29654-2013）和《水运工程质量检验标准》（JTS257-2008）第2.2.5 钢结构工程的有关规定执行。 ②钢板桩接长、异形钢板桩制作除应满足设计要求、国家现行标准《钢结构工程施工质量验收规范》（GB 50205）、《水运工程质量检验标准》（JTS257-...
