塔吊安装及装卸作业指导书VIP专享VIP免费

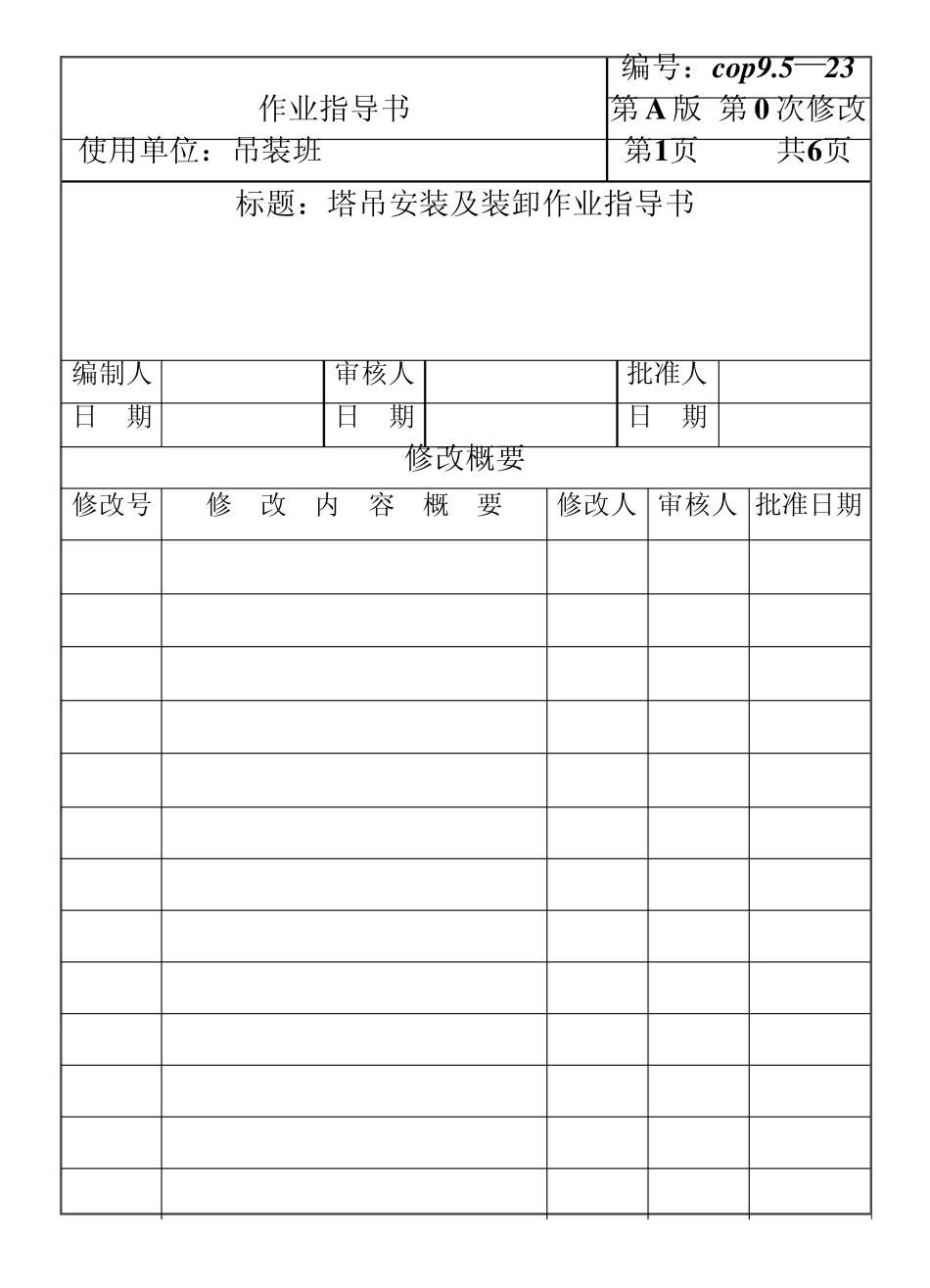

编号：cop9.5—23 作业指导书 第 A 版 第 0 次修改 使用单位：吊装班 第1页 共6页 标题：塔吊安装及装卸作业指导书 编制人 审核人 批准人 日 期 日 期 日 期 修改概要 修改号 修 改 内 容 概 要 修改人 审核人 批准日期 塔吊安装及装卸作业指导书 第2页 共6页 塔吊安装及拆卸作业指导书 1.0搭吊的安装： 1.1安装前的准备工作： 1.1.1进行装配前应考虑装配所需的空间尺寸，然后定出准确位置。 1.1.2在安装塔吊前，应检查各个装配部件是否都已准备齐全。 1.1.3检查塔吊的基础是否符合图纸的设计要求，测量基础埋设件与塔吊连接的尺寸是否符合图纸的要求。 1.2立塔： 1.2.1安装塔身第一节：利用工地吊车将已组装好的塔身节第一节安装在固定支座上，用4×2只销轴连接塔身第一节和固定支脚，并用安全销锁住。 1.2.2安装驾驶室节：吊装导轨，并用销子固定在回转支承下面，使用四根吊索将其吊钩挂在驾驶室的吊耳上，将驾驶节吊成垂直，再在其上系一根引绳，以便在提升过程中导向；吊起驾驶室节，并与塔身第一节对上，用8根销轴将回转支承与塔身第一节联起来，再用四根销子和开口销将这些轴销锁住。 1.2.3将4m长的吊索挂在塔头上，提到需要的高度，然后缓缓下落，使塔头支脚能对齐驾驶节顶前耳座，装入轴销并用开口销锁住，塔头到位后，用连杆将塔头拉住。 1.2.4装配起重臂及平衡臂： 1.2.4.1装配平衡臂：在地面上，用4×1轴销将平衡臂端节（1）和平衡臂根节（2）组装起来，在臂端节和臂根节之间连接走道（4），将平衡臂起重托架（5）吊装到平衡臂端，安装时使用4×1轴销，并按详图组装走道，装上两侧护栏，护栏之间用卡(7)连接，并在(8)处插入护栏竖杆，并用开口销锁住，然后装上端部护栏，用4×1轴销按图将其固定，并在（1）轴将其锁住。 1.2.4.2装配起重臂：将起重臂根部适当抬高使小车能安装上去，装上带检修平台的小车，并将其固定在起重臂根部，按所需臂长组装起重塔吊安装及装卸作业指导书 第3页 共6页 臂节，将托架固定在起重臂上弦杆上，然后按图装上其它部件。 1.2.4.3平衡臂的整体吊装：吊装平衡臂需用 12m长吊索两根（φ21.3mm)，将吊索挂在平衡臂端节的四个规定点上，将平衡臂从地面吊起，同时注意吊物是否平衡，吊起后使平衡臂略向前倾，到位后穿上两个下轴销（2），并用开口销锁住，下放平衡臂以便销上两个销轴（3）并插上开口销，平衡臂安装就位后即可拆去吊具（1）。 1.2.4.4起重臂...
