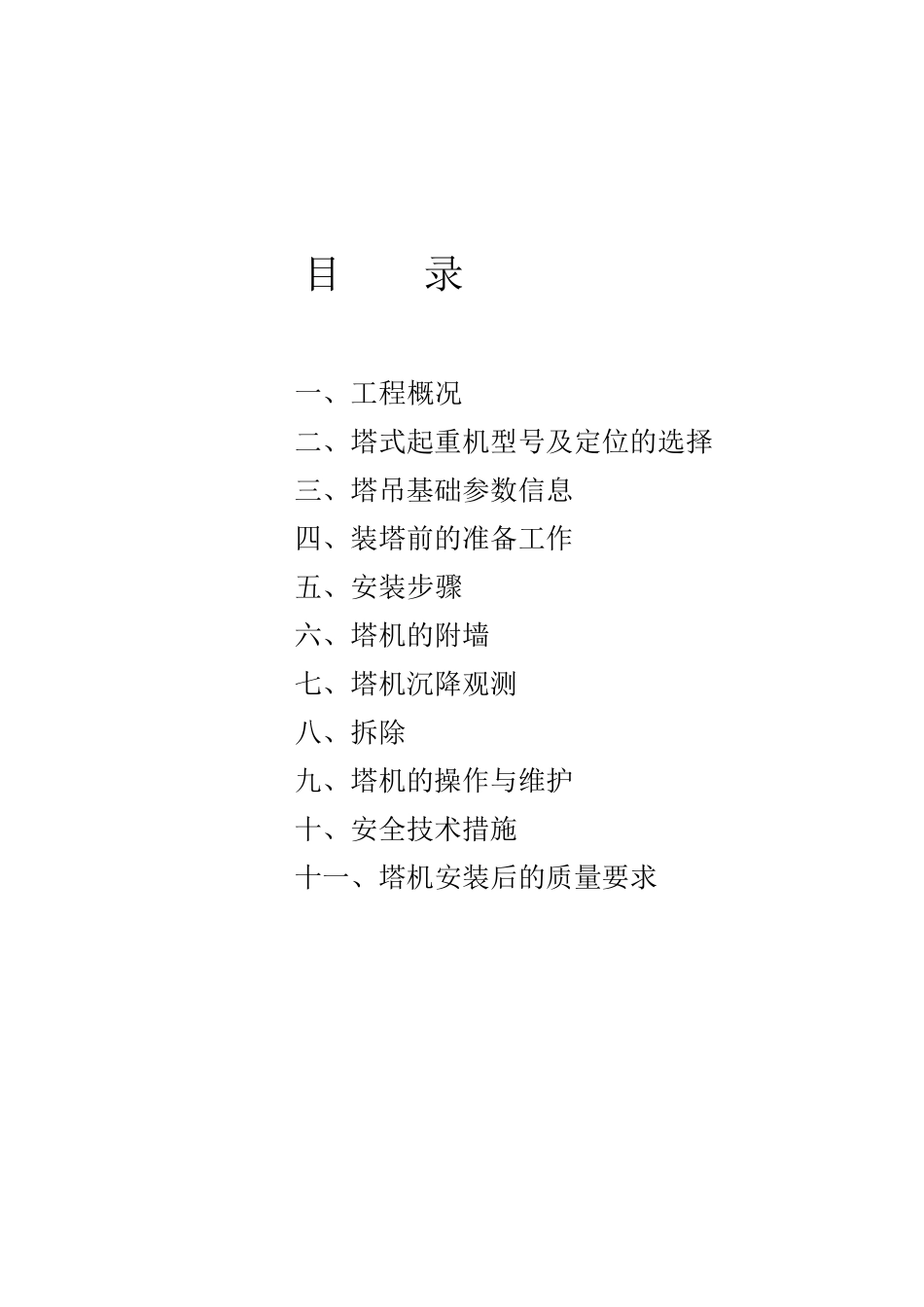

QTZ80 型塔式起重机 安装、拆卸方案 烟台青桦逸景住宅小区 27#楼及 24-28/K-S 轴地下车库 烟台青桦逸景住宅小区 28#楼及 26-28/A-L 轴地下车库 山东广源集团有限公司 2011 年 6 月 6 日 目 录 一、工程概况 二、塔式起重机型号及定位的选择 三、塔吊基础参数信息 四、装塔前的准备工作 五、安装步骤 六、塔机的附墙 七、塔机沉降观测 八、拆除 九、塔机的操作与维护 十、安全技术措施 十一、塔机安装后的质量要求 一、工程概况 1. 本工程项目最高层 18 层，建筑高度为 65 米左右，采用框剪结构形式，为确保该工程能按时按量优质完成任务，应工程施工需要需安装塔吊一台，其型号为 QTZ80 型塔式起重机，现对该塔机安装进行编制实施施工方案，以便指导控制和安拆。 2. 编制依据 2.1 本工程施工图及现场实际情况 2.2 JG159-99《建筑施工安全检查标准》 2.3 JGJ133-2001《建筑机械使用安全技术规程》 2.4 塔吊使用说明书 2.5 JGJ80-91《建筑施工高处作业安全技术规范》等 二、塔式起重机型号及定位的选择 1. 塔式起重机型号及定位的选择 作为本工程结构施工中主要的垂直运输机械应满足以下要求： 1.1 本工程建筑高度最高 65 米左右，要求塔式起重机爬升高度应满足结构施工要求。 1.2 本工程为主楼及副楼占地面积较广，要求塔式起重机工作半径应为 60 米，基本能满足平面覆盖要求。 1.3 本工程钢筋楼板及各构件垂直运输工作量大，要求塔式起重机起重量大，提升速度快，工作效益高，能满足工期要求。 1.4 根据以上特点选用的塔式起重机其费用经济合理，有利于降低成本，经研究认 为使用一台塔式起重机最为恰 当 。塔式起重机臂 长 可 达 56 米，使用附 着 后最大起升高度可 达121.5 米，能够 满足施工的需要，且 经济合理，其自 升式塔式起重机的性 能详 见 下表 ： 机构工作级 别 起升机构 M5 运转 机构 M4 牵 引 机构 M3 起升高度 倍 率 附 着 固 定 a=2 121.5m 40.5m a=4 65.7m 40.5m 最大起升重量 6 吨 幅 度 最大幅 度 57m 最小 幅 度 2.5m 起升机构 速度 倍 率 a=2 a=4 起重量(t) 1.5 3 3 3 6 6 速度（ m/min） 80 40 8.88 40 20 4.44 电机 渗数 YZTD225L2-4/8/32KW:1380/700/150r/min 回 转 机 构 速 度 电 机 型 号 功 率 转 速 0～ 0.65/min YZR160MZ-6B5 7.5KW 949r/...
