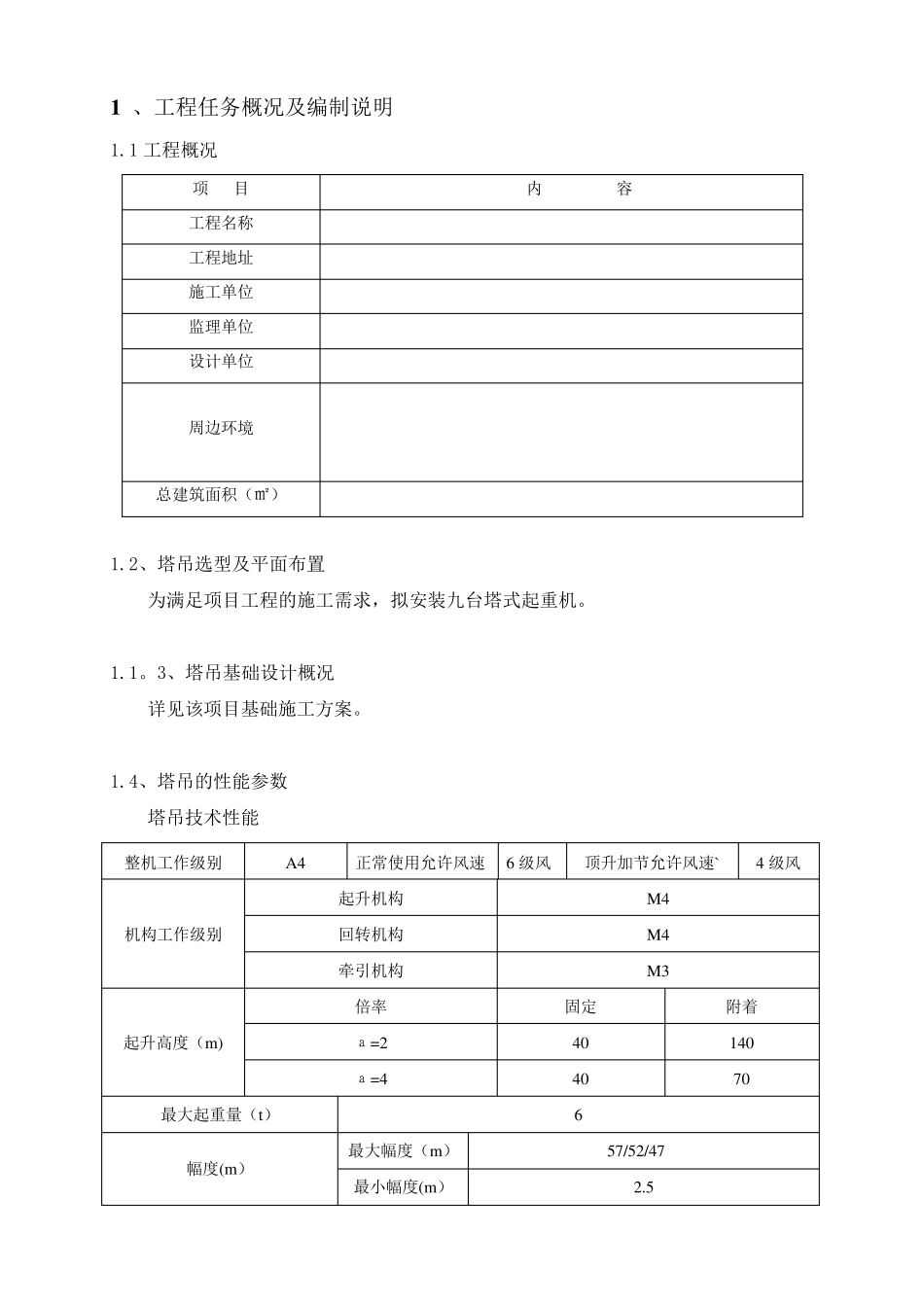

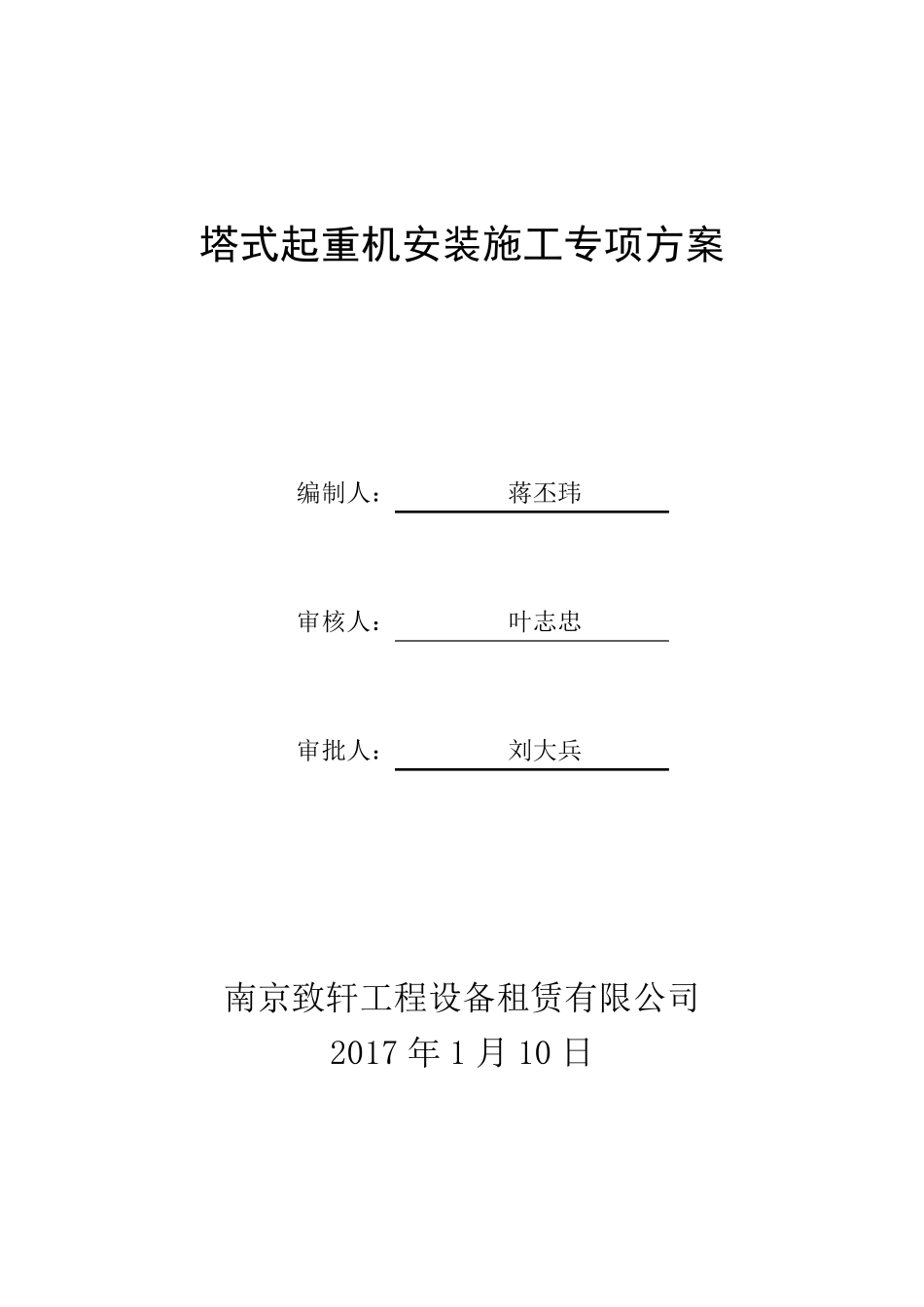

塔式起重机安装施工专项方案 编制人： 蒋丕玮 审核人： 叶志忠 审批人： 刘大兵 南京致轩工程设备租赁有限公司 2017 年 1 月 10 日 1 、工程任务概况及编制说明 1.1 工程概况 项 目 内 容 工程名称 工程地址 施工单位 监理单位 设计单位 周边环境 总建筑面积（㎡） 1.2、塔吊选型及平面布置 为满足项目工程的施工需求，拟安装九台塔式起重机。 1.1。3、塔吊基础设计概况 详见该项目基础施工方案。 1.4、塔吊的性能参数 塔吊技术性能 整机工作级别 A4 正常使用允许风速 6 级风 顶升加节允许风速` 4 级风 机构工作级别 起升机构 M4 回转机构 M4 牵引机构 M3 起升高度（m) 倍率 固定 附着 а=2 40 140 а=4 40 70 最大起重量（t） 6 幅度(m） 最大幅度（m） 57/52/47 最小幅度(m） 2.5 起 升 机 构 速度 倍率 а=2 а=4 起重量（t） 3 3 1.5 6 6 3 速度(m/min） 8。5 40 80 4.25 20 40 电机型号、功率、转速 YZTD225L2－4/8/32－24/24/5.4kW—1410/695/140r/min 带制动器 回转机构 转速 电机型号 功率 转速 0。55r/min YZR132M1－6 2×2。2kW 1000r/min 牵引机构 速度 电机型号 功率 转速 40/20m/min YDEJ132S－4/8－B5 3.3/2.2kW 1400/700r/min 顶升机构 速度 电机型号 功率 转速 0.5m/min Y112M-4 5.5kW 1440r/min 额定压力 20～25Mpa 平衡重 臂长（m） 57 52 47 重量（t) 13.5 12.45 10.68 总功率 31.7kW 工作温度 －20℃~40℃ 整机重量 固定式 附着式 32。6 65 （3）塔身标准节 塔身截面为 1。65m×1。65m，由基础节、加强标准节和标准节组成。 基础节高度为 4。16m，主弦杆采用 135×135×12 方管,各主弦杆端部均焊有三只连接套。 加强标准节高度为 2.8m，主弦杆采用 135×135×12 方管，各主弦杆端部均焊有三只连接套. 标准节高度为 2。8m，主弦杆采用 135×135×10,各主弦杆端部均焊有二只连接套 . 2 、编制依据 1）方案编制参考徐州建机工程机械有限公司《QTZ63 塔式起重机安装使用说明书》及本项目工程有关施工图纸资料等。 2）相关国家、行业及地方标准规范 《起重机设计规范》(GB 3811-2008） 《塔式起重机设计规范》（GB/T 13752-1992） 《钢结构设计规范》（GB 50017—2003） 《塔式起重机安全规程》GB5144—2006） 《起重机用钢丝绳检验和报废实用规范》GB/T...
