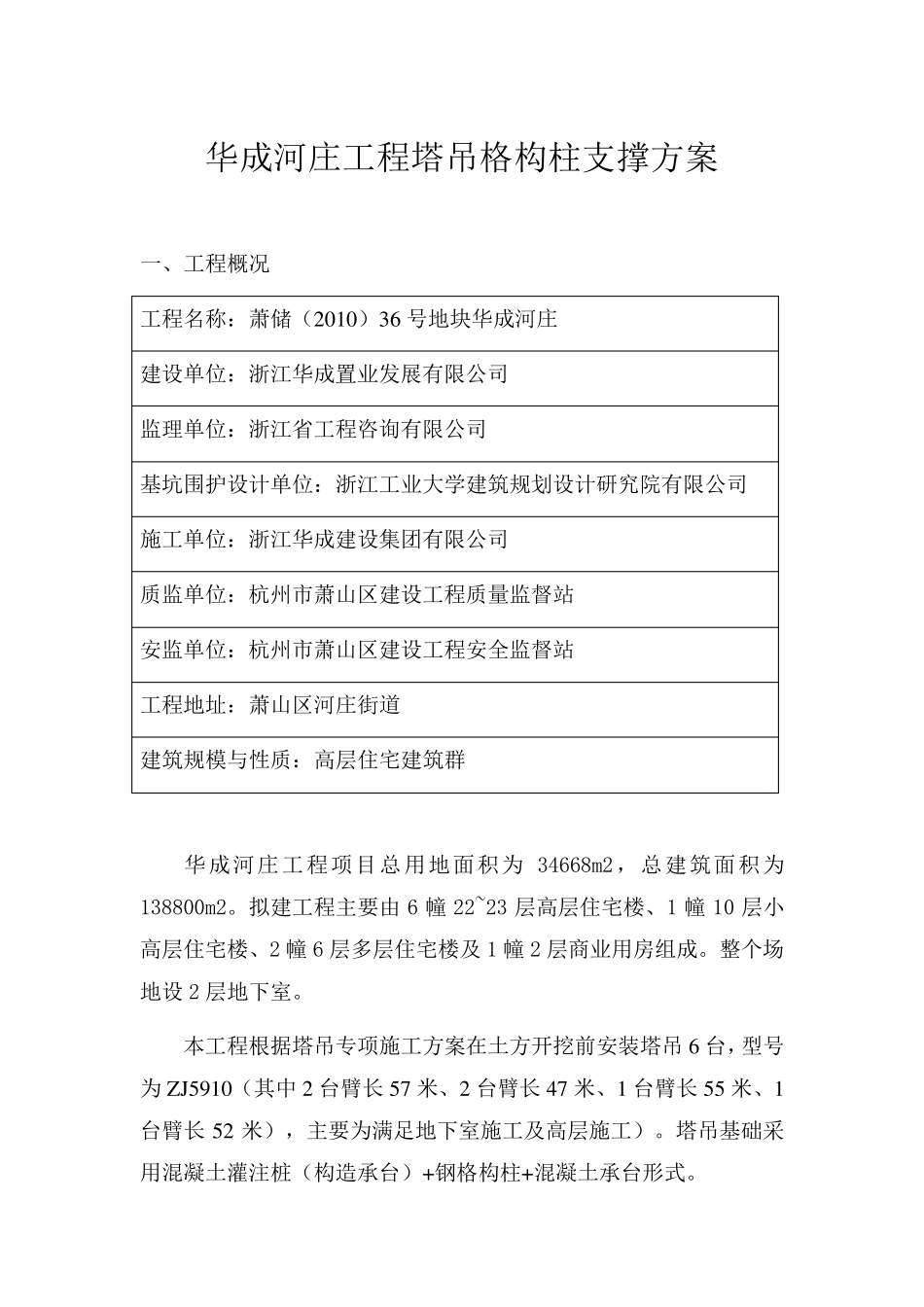

塔吊格构柱加固方案_第1页
1/6

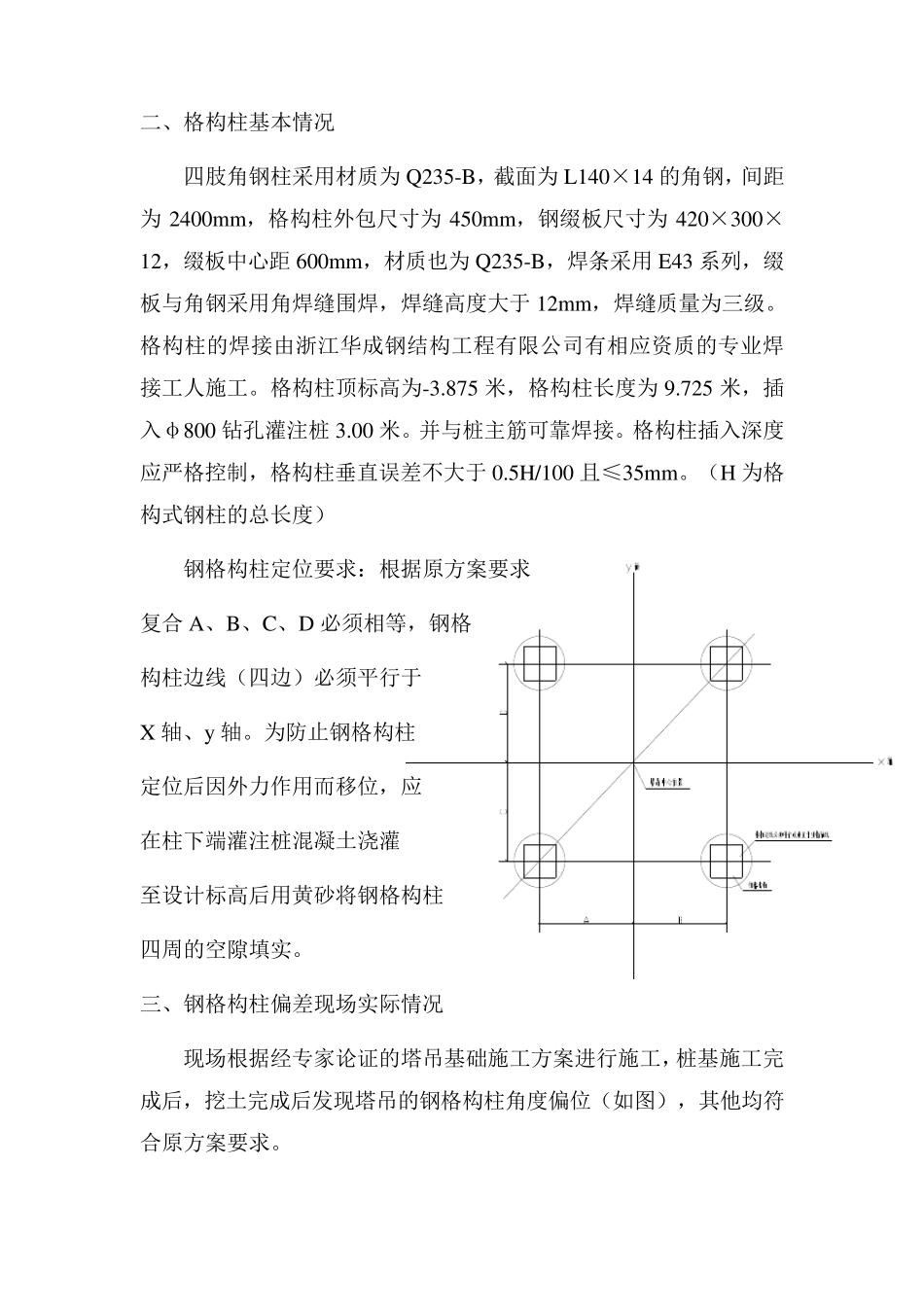

塔吊格构柱加固方案_第2页
2/6

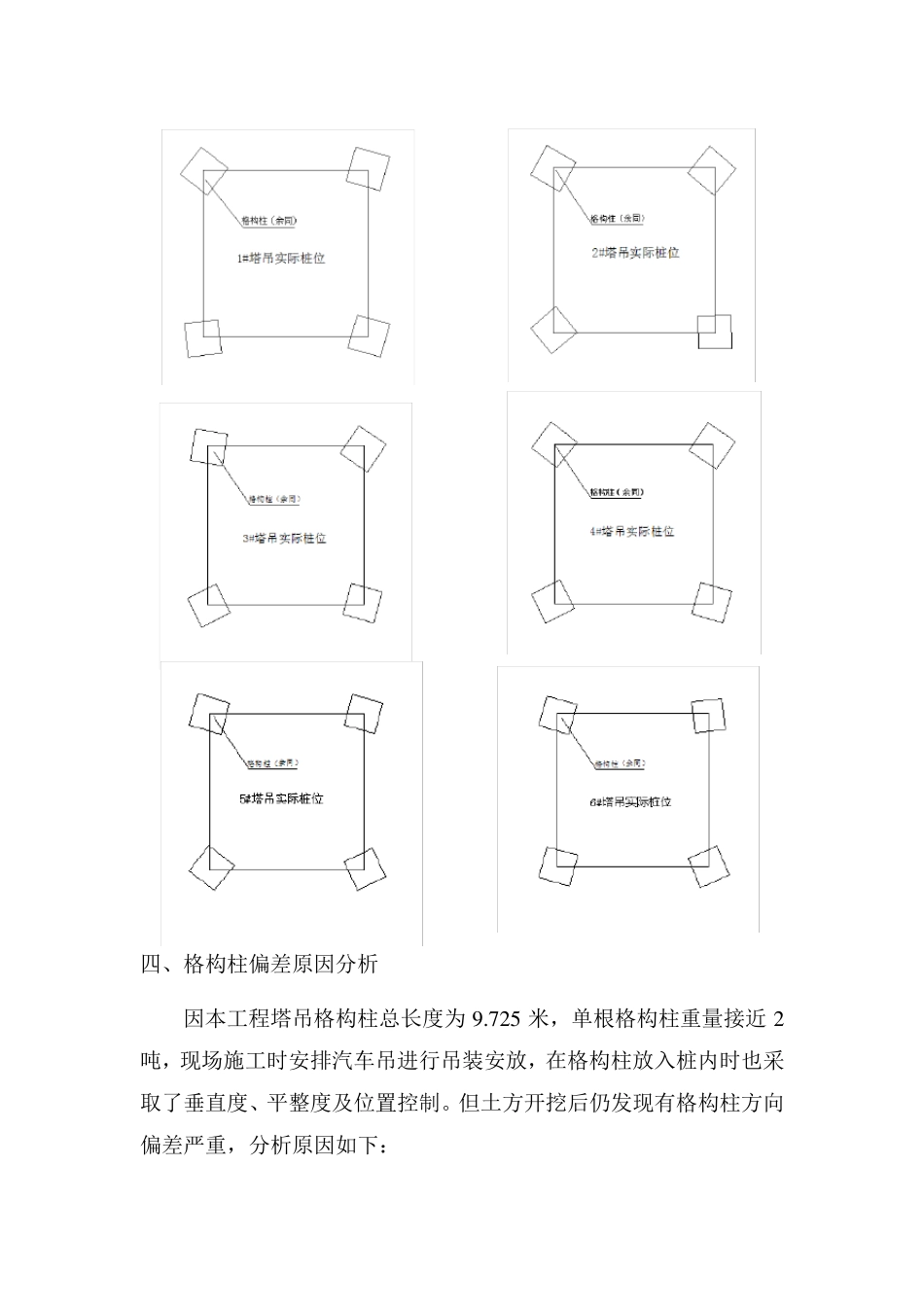

塔吊格构柱加固方案_第3页
3/6
华成河庄工程塔吊格构柱支撑方案 一、工程概况 工程名称:萧储(2010)36 号地块华成河庄 建设单位:浙江华成置业发展有限公司 监理单位:浙江省工程咨询有限公司 基坑围护设计单位:浙江工业大学建筑规划设计研究院有限公司 施工单位:浙江华成建设集团有限公司 质监单位:杭州市萧山区建设工程质量监督站 安监单位:杭州市萧山区建设工程安全监督站 工程地址:萧山区河庄街道 建筑规模与性质:高层住宅建筑群 华成河庄工程项目总用地面积为 34668m2,总建筑面积为138800m2。拟建工程主要由 6 幢 22~23 层高层住宅楼、1 幢 10 层小高层住宅楼、2 幢 6 层多层住宅楼及 1 幢 2 层商业用房组成。整个场地设 2 层地下室。 本工程根据塔吊专项施工方案在土方开挖前安装塔吊6 台,型号为 Z J5910(其中 2 台臂长 57 米、2 台臂长 47 米、1 台臂长 55 米、1台臂长 52 米),主要为满足地下室施工及高层施工)。塔吊基础采用混凝土灌注桩(构造承台)+钢格构柱+混凝土承台形式。 二、格构柱基本情况 四肢角钢柱采用材质为Q235-B,截面为L140×14 的角钢,间距为2400mm,格构柱外包尺寸为450mm,钢缀板尺寸为420×300×12,缀板中心距 600mm,材质也为Q235-B,焊条采用E43 系列,缀板与角钢采用角焊缝围焊,焊缝高度大于 12mm,焊缝质量为三级。格构柱的焊接由浙江华成钢结构工程有限公司有相应资质的专业焊接工人施工。格构柱顶标高为-3.875 米,格构柱长度为9.725 米,插入φ800 钻孔灌注桩 3.00 米。并与桩主筋可靠焊接。格构柱插入深度应严格控制,格构柱垂直误差不大于 0.5H/100 且≤35mm。(H 为格构式钢柱的总长度) 钢格构柱定位要求:根据原方案要求 复合 A、B、C、D 必须相等,钢格 构柱边线(四边)必须平行于 X 轴、y轴。为防止钢格构柱 定位后因外力作用而移位,应 在柱下端灌注桩混凝土浇灌 至设计标高后用黄砂将钢格构柱 四周的空隙填实。 三、钢格构柱偏差现场实际情况 现场根据经专家论证的塔吊基础施工方案进行施工,桩基施工完成后,挖土完成后发现塔吊的钢格构柱角度偏位(如图),其他均符合原方案要求。 四、格构柱偏差原因分析 因本工程塔吊格构柱总长度为 9 .7 2 5 米,单根格构柱重量接近 2吨,现场施工时安排汽车吊进行吊装安放,在格构柱放入桩内时也采取了垂直度、平整度及位置控制。但土方开挖后仍发现有格构柱方向偏差严重,分析原因如下...
