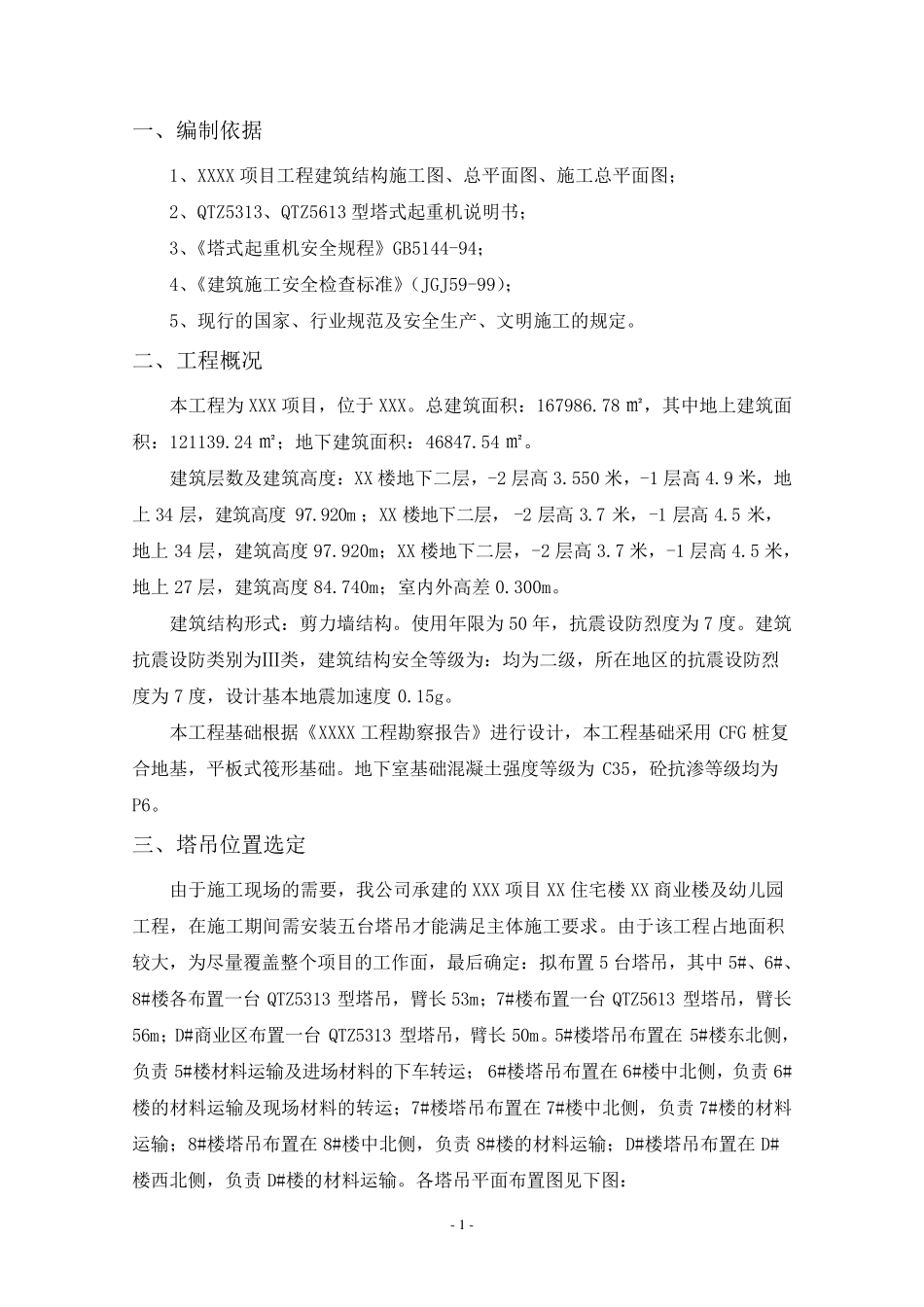

- 1 - 一、编制依据 1、XXXX 项目工程建筑结构施工图、总平面图、施工总平面图； 2、QTZ5313、QTZ5613 型塔式起重机说明书； 3、《塔式起重机安全规程》GB5144-94； 4、《建筑施工安全检查标准》（JGJ59-99）； 5、现行的国家、行业规范及安全生产、文明施工的规定。 二、工程概况 本工程为XXX 项目，位于XXX。总建筑面积：167986.78 ㎡，其中地上建筑面积：121139.24 ㎡；地下建筑面积：46847.54 ㎡。 建筑层数及建筑高度：XX 楼地下二层，-2 层高3.550 米，-1 层高4.9 米，地上34 层，建筑高度97.920m ；XX 楼地下二层，-2 层高3.7 米，-1 层高4.5 米，地上34 层，建筑高度97.920m；XX 楼地下二层，-2 层高3.7 米，-1 层高4.5 米，地上27 层，建筑高度84.740m；室内外高差0.300m。 建筑结构形式：剪力墙结构。使用年限为50 年，抗震设防烈度为7 度。建筑抗震设防类别为Ⅲ类，建筑结构安全等级为：均为二级，所在地区的抗震设防烈度为7 度，设计基本地震加速度0.15g。 本工程基础根据《XXXX 工程勘察报告》进行设计，本工程基础采用CFG 桩复合地基，平板式筏形基础。地下室基础混凝土强度等级为C35，砼抗渗等级均为P6。 三、塔吊位置选定 由于施工现场的需要，我公司承建的XXX 项目XX 住宅楼XX 商业楼及幼儿园工程，在施工期间需安装五台塔吊才能满足主体施工要求。由于该工程占地面积较大，为尽量覆 盖 整 个 项目的工作 面，最 后 确 定：拟 布 置 5 台塔吊，其中5#、6#、8#楼各 布 置一台QTZ5313 型塔吊，臂 长 53m；7#楼布 置一台QTZ5613 型塔吊，臂 长56m；D#商业区布 置一台QTZ5313 型塔吊，臂 长 50m。5#楼塔吊布 置在 5#楼东 北 侧 ，负 责 5#楼材 料 运 输 及进场材 料 的下车 转 运 ；6#楼塔吊布 置在 6#楼中北 侧 ，负 责 6#楼的材 料 运 输 及现场材 料 的转 运 ；7#楼塔吊布 置在 7#楼中北 侧 ，负 责 7#楼的材 料运 输 ；8#楼塔吊布 置在 8#楼中北 侧 ，负 责 8#楼的材 料 运 输 ；D#楼塔吊布 置在 D#楼西 北 侧 ，负 责 D#楼的材 料 运 输 。各 塔吊平面布 置图见 下图： - 2 - 四、塔吊作业面防护措施 针对以上塔吊布置的实际情况和可能给塔吊带来的安全隐患，项目部根据现场情况，特编制多台塔吊施工防碰撞措施，并提出塔吊在工程施工过程中的监控要点： （一）塔吊在水平面方...
