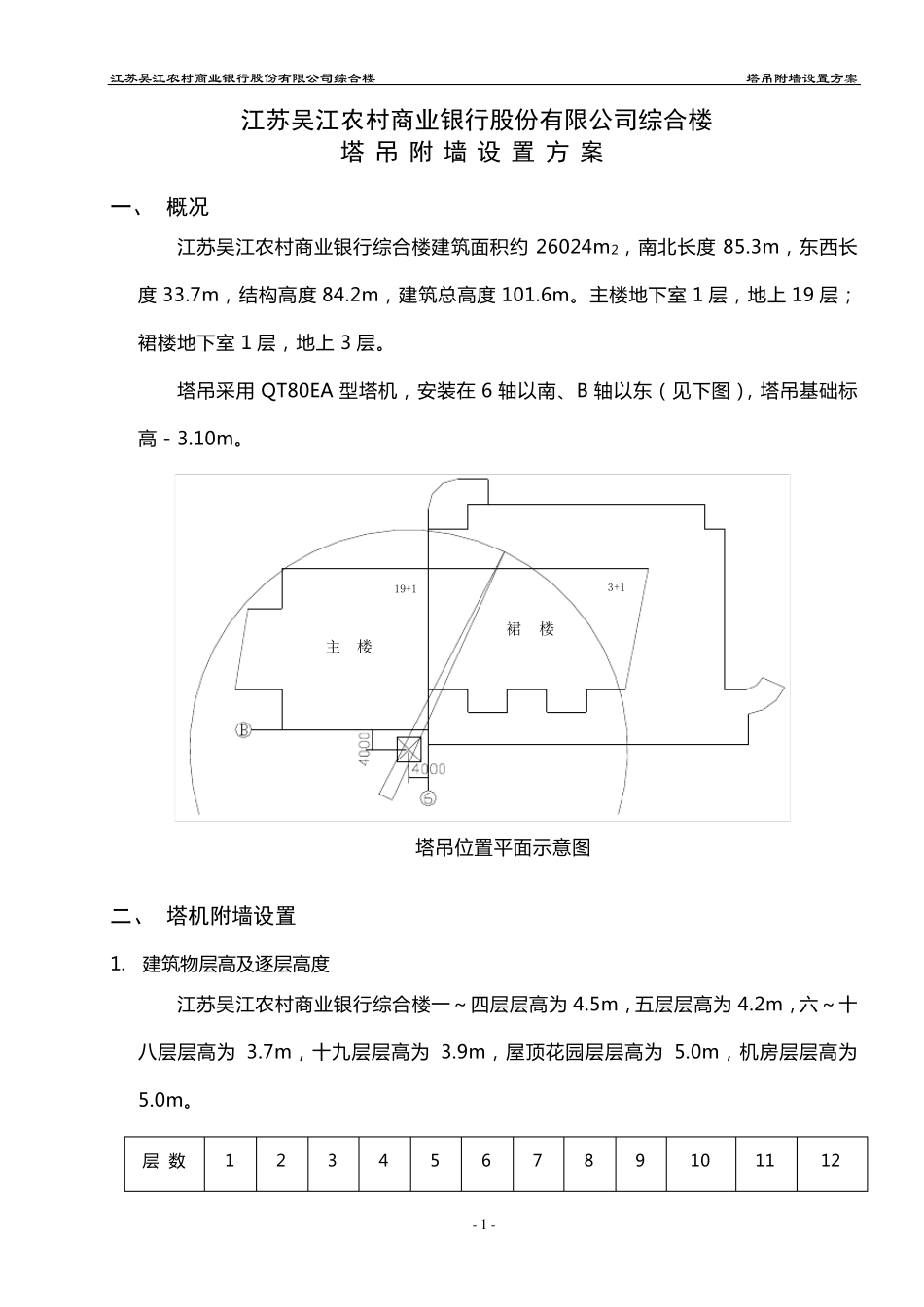

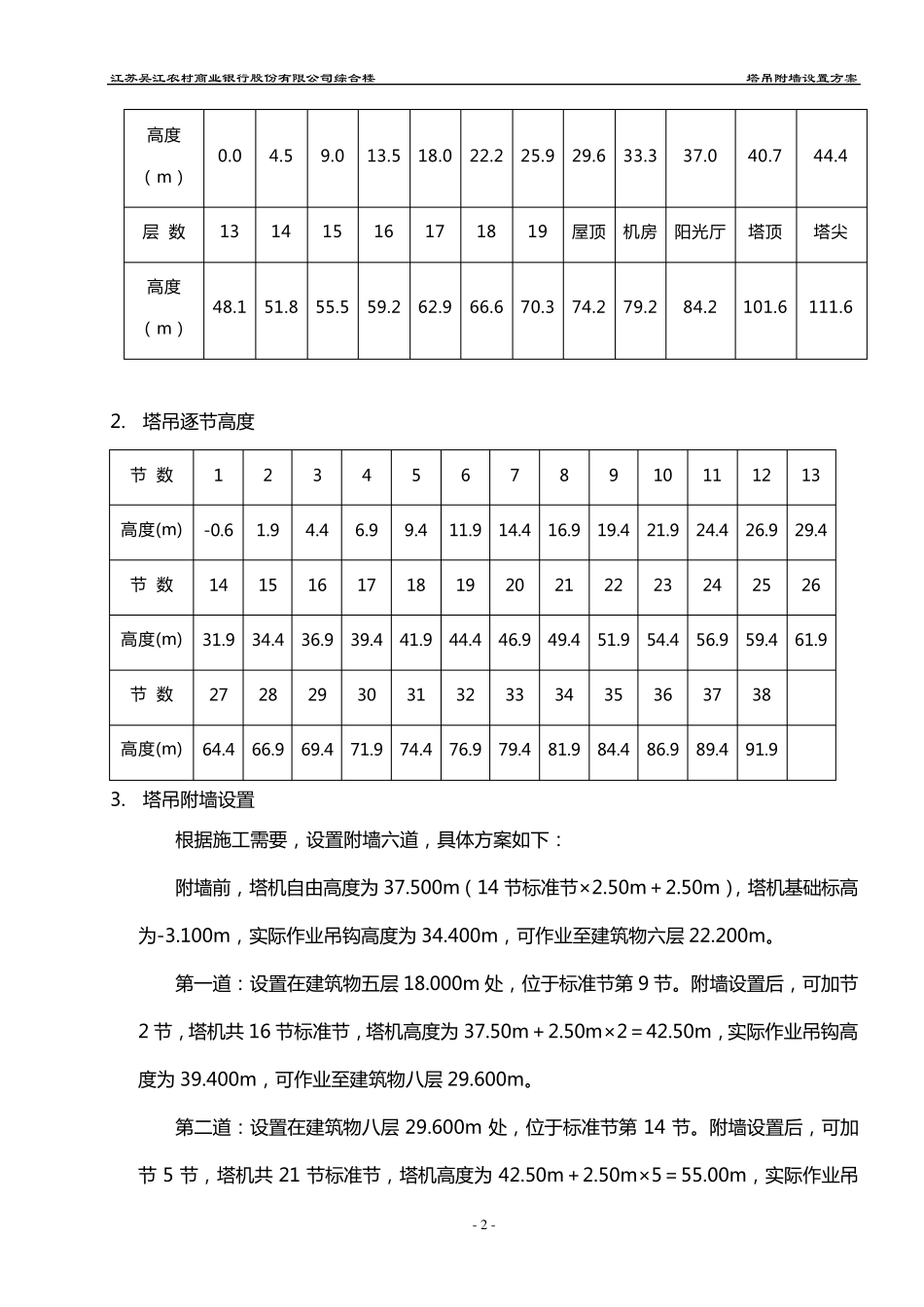

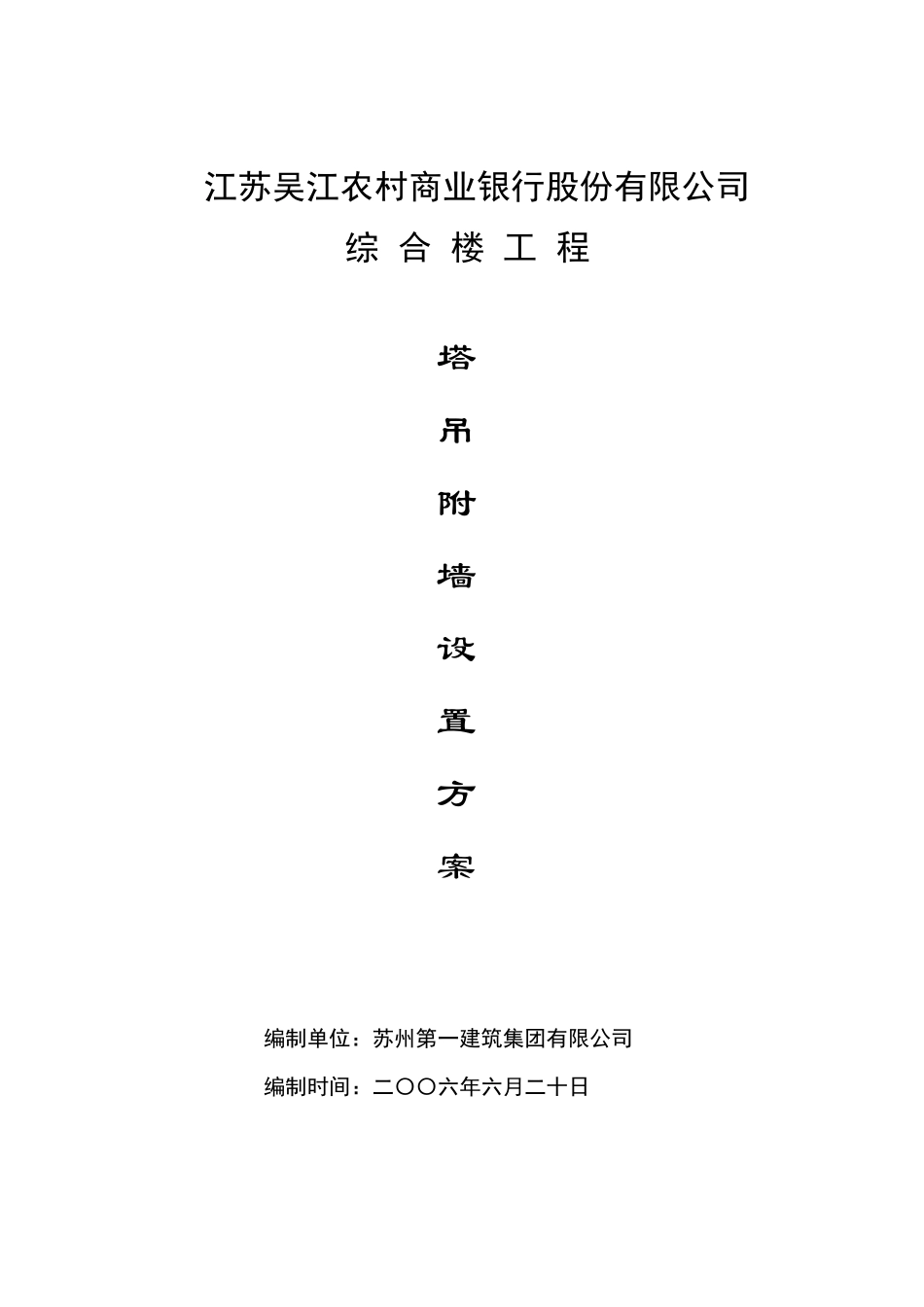

江苏吴江农村商业银行股份有限公司 综合楼工程 塔 吊 附 墙 设 置 方 案 编制单位：苏州第一建筑集团有限公司 编制时间：二〇〇六年六月二十日 江苏吴江农村商业银行股份有限公司综合楼 塔吊附墙设置方案 - 1 - 江苏吴江农村商业银行股份有限公司综合楼 塔吊附墙设置方案 一、 概况 江 苏 吴 江 农 村 商 业 银 行 综 合 楼 建 筑 面 积 约26024m2， 南 北 长 度85.3m， 东 西 长度33.7m， 结 构 高 度84.2m， 建 筑 总 高 度101.6m。 主 楼 地 下 室1 层 ， 地 上19 层 ；裙 楼 地 下 室1 层 ， 地 上3 层 。 塔 吊 采 用QT80EA 型 塔 机 ， 安 装 在6 轴 以 南 、B 轴 以 东 （见下 图）， 塔 吊 基础标高 －3.10m。 裙 楼3+119+1主 楼 塔 吊 位置平面 示意图 二、 塔机附墙设置 1. 建 筑 物层 高 及逐层 高 度 江 苏 吴 江 农 村 商 业 银 行 综 合 楼 一～四层 层 高 为 4.5m， 五层 层 高 为 4.2m， 六～十八层 层 高 为 3.7m， 十九层 层 高 为 3.9m， 屋顶花园层 层 高 为 5.0m， 机 房层 层 高 为5.0m。 层 数 1 2 3 4 5 6 7 8 9 10 11 12 江苏吴江农村商业银行股份有限公司综合楼 塔吊附墙设置方案 - 2 - 高 度（ m） 0.0 4.5 9.0 13.5 18.0 22.2 25.9 29.6 33.3 37.0 40.7 44.4 层 数 13 14 15 16 17 18 19 屋 顶 机 房 阳 光 厅 塔 顶 塔 尖 高 度（ m） 48.1 51.8 55.5 59.2 62.9 66.6 70.3 74.2 79.2 84.2 101.6 111.6 2. 塔 吊 逐 节 高 度 节 数 1 2 3 4 5 6 7 8 9 10 11 12 13 高 度 (m) -0.6 1.9 4.4 6.9 9.4 11.9 14.4 16.9 19.4 21.9 24.4 26.9 29.4 节 数 14 15 16 17 18 19 20 21 22 23 24 25 26 高 度 (m) 31.9 34.4 36.9 39.4 41.9 44.4 46.9 49.4 51.9 54.4 56.9 59.4 61.9 节 数 27 28 29 30 31 32 33 34 35 36 37 38 高 度 (m) 64.4 66.9 69.4 71.9 74.4 76.9 79.4 81.9 84.4 86.9 89.4 91.9 3. 塔 吊 附 墙 设 置 根 据 施 工 需 要 ， 设 置 附 墙 六 道 ， 具 体 方 案 如 下 ： 附 墙 前 ， 塔 机 自 由 高 度 为 37.500m...
