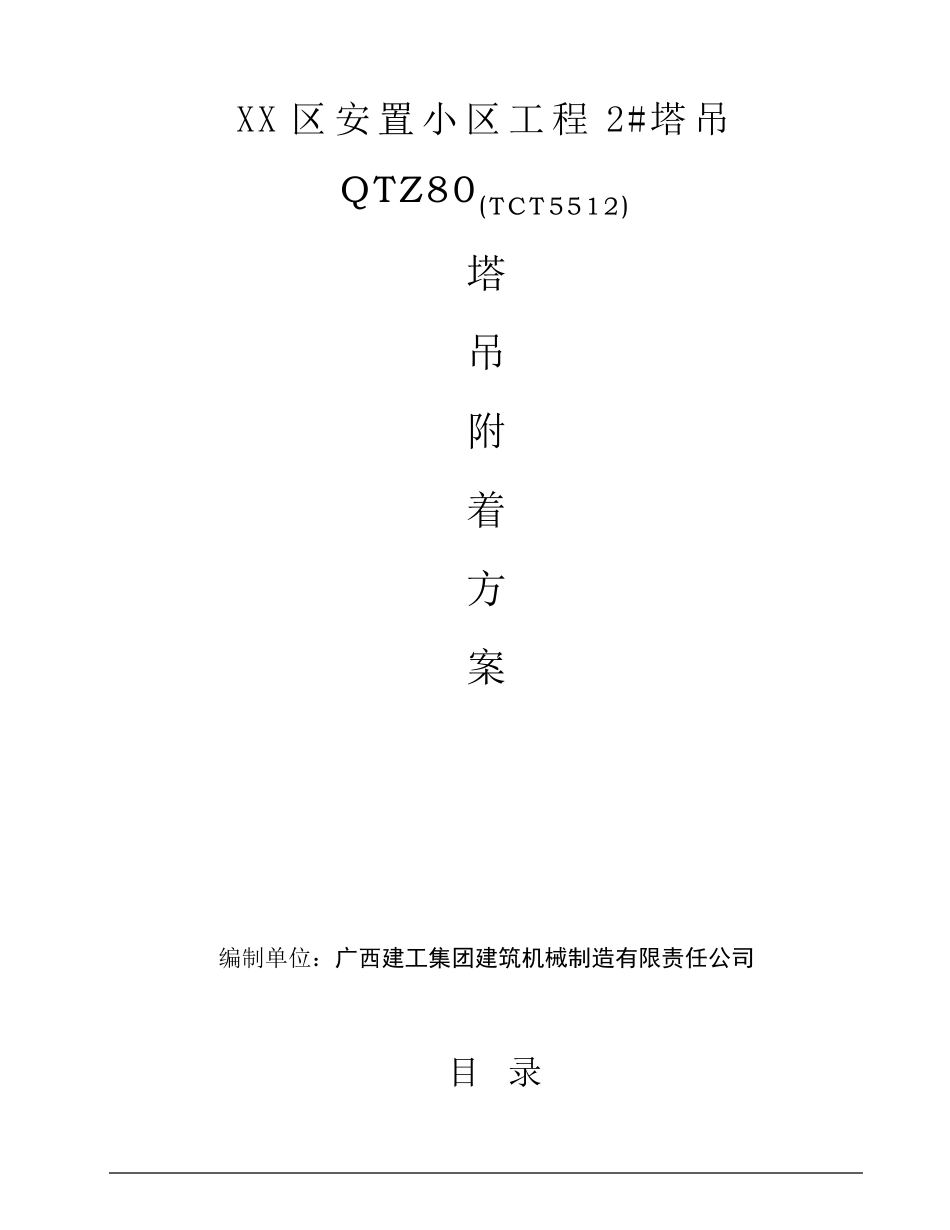

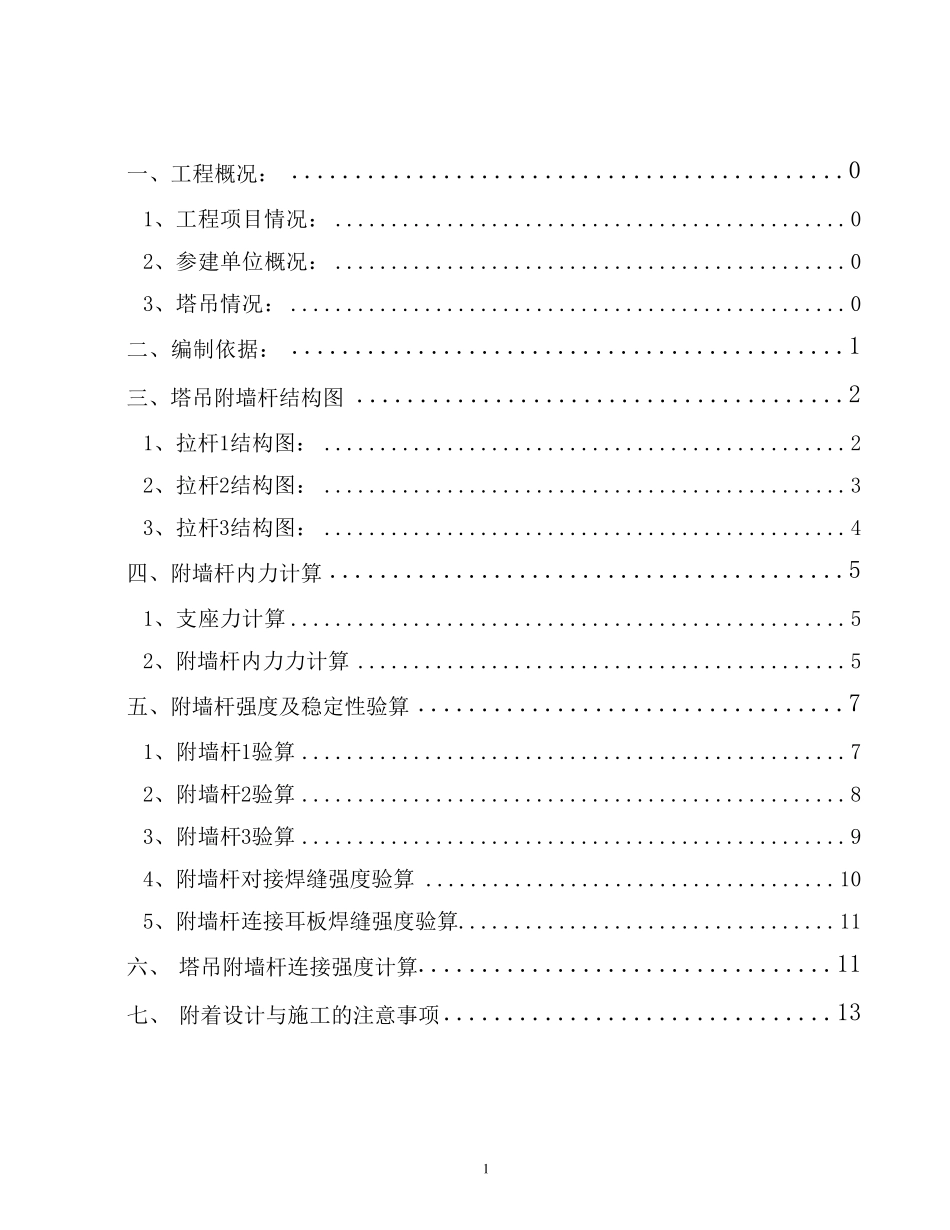

XX 区安置小区工程2#塔吊 QTZ80(TCT5512) 塔 吊 附 着 方 案 编制单位:广西建工集团建筑机械制造有限责任公司 目 录 1 一、工程概况: ............................................0 1、工程项目情况: .............................................. 0 2、参建单位概况: .............................................. 0 3、塔吊情况: .................................................. 0 二、编制依据: ............................................1 三、塔吊附墙杆结构图 .......................................2 1、拉杆1结构图: ............................................... 2 2、拉杆2结构图: ............................................... 3 3、拉杆3结构图: ............................................... 4 四、附墙杆内力计算 .........................................5 1、支座力计算 .................................................. 5 2、附墙杆内力力计算 ............................................ 5 五、附墙杆强度及稳定性验算 ..................................7 1、附墙杆1验算 ................................................. 7 2、附墙杆2验算 ................................................. 8 3、附墙杆3验算 ................................................. 9 4、附墙杆对接焊缝强度验算 ..................................... 10 5、附墙杆连接耳板焊缝强度验算.................................. 11 六、 塔吊附墙杆连接强度计算 ................................. 11 七、 附着设计与施工的注意事项 ............................... 13 1 一、工程概况: 1、工程项目情况: XX 安置小区工程总建筑面积约为 378890.1 ㎡(其中地上建筑面积为 305876 ㎡,地下建筑面积为 73014 ㎡);地下 1 层,地上共有 23 个单体,16F-23F;建筑高度为 52.8m-77.6m。本工程 11#、13#为民用二类建筑,其它为民用二类建筑,钢筋混凝土框剪结构。质量标准为合格,且不少于 3 幢创泉州市优质工程。 本工程共使用10台塔吊,选用安装的塔吊为广西建工集团建筑机械制造有限责任公司生产出厂的QTZ80型(8部)和QTZ6015型(2部)塔吊塔式起重机。 2#塔吊QTZ80塔身中心到建筑物距离约5....
