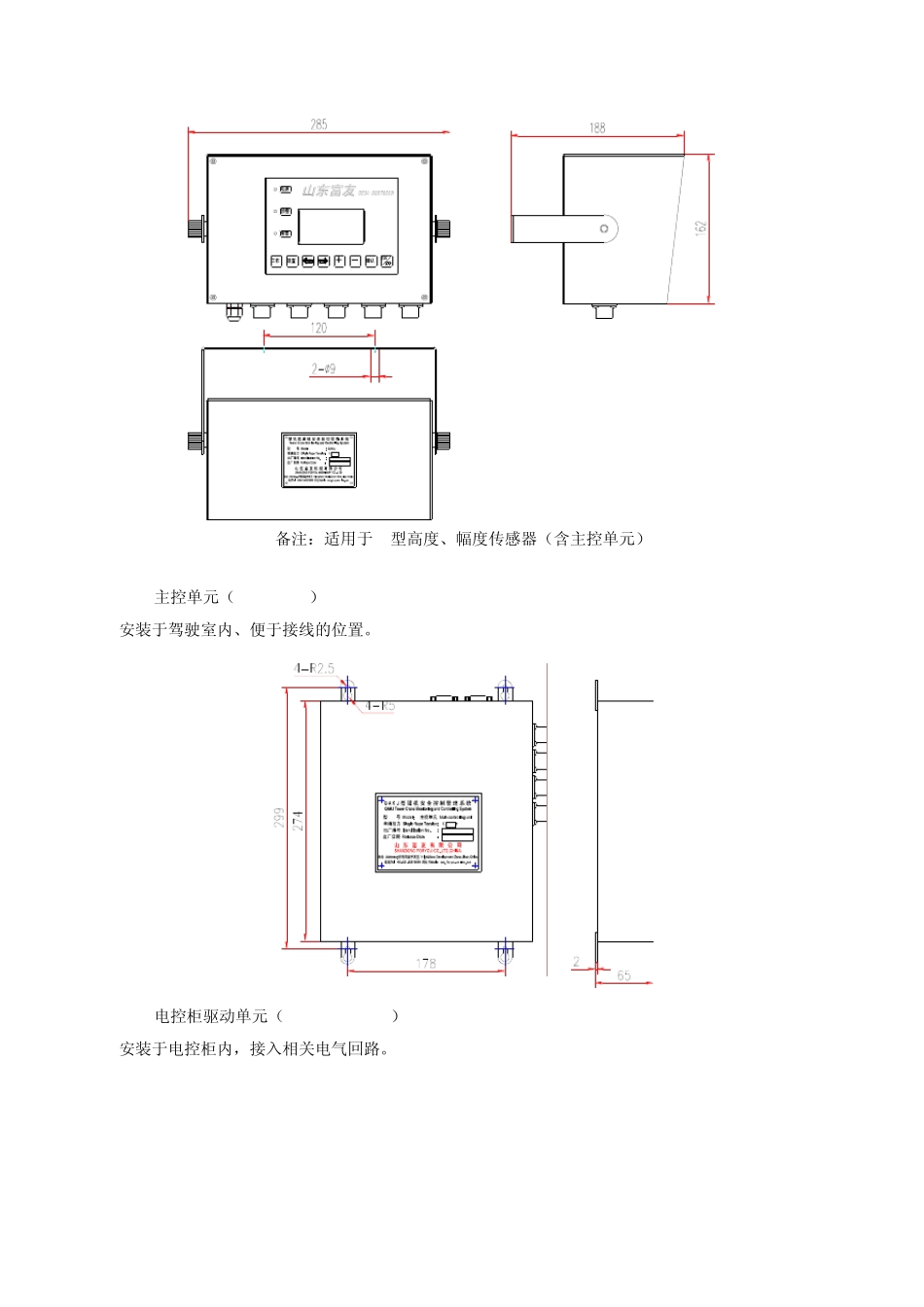

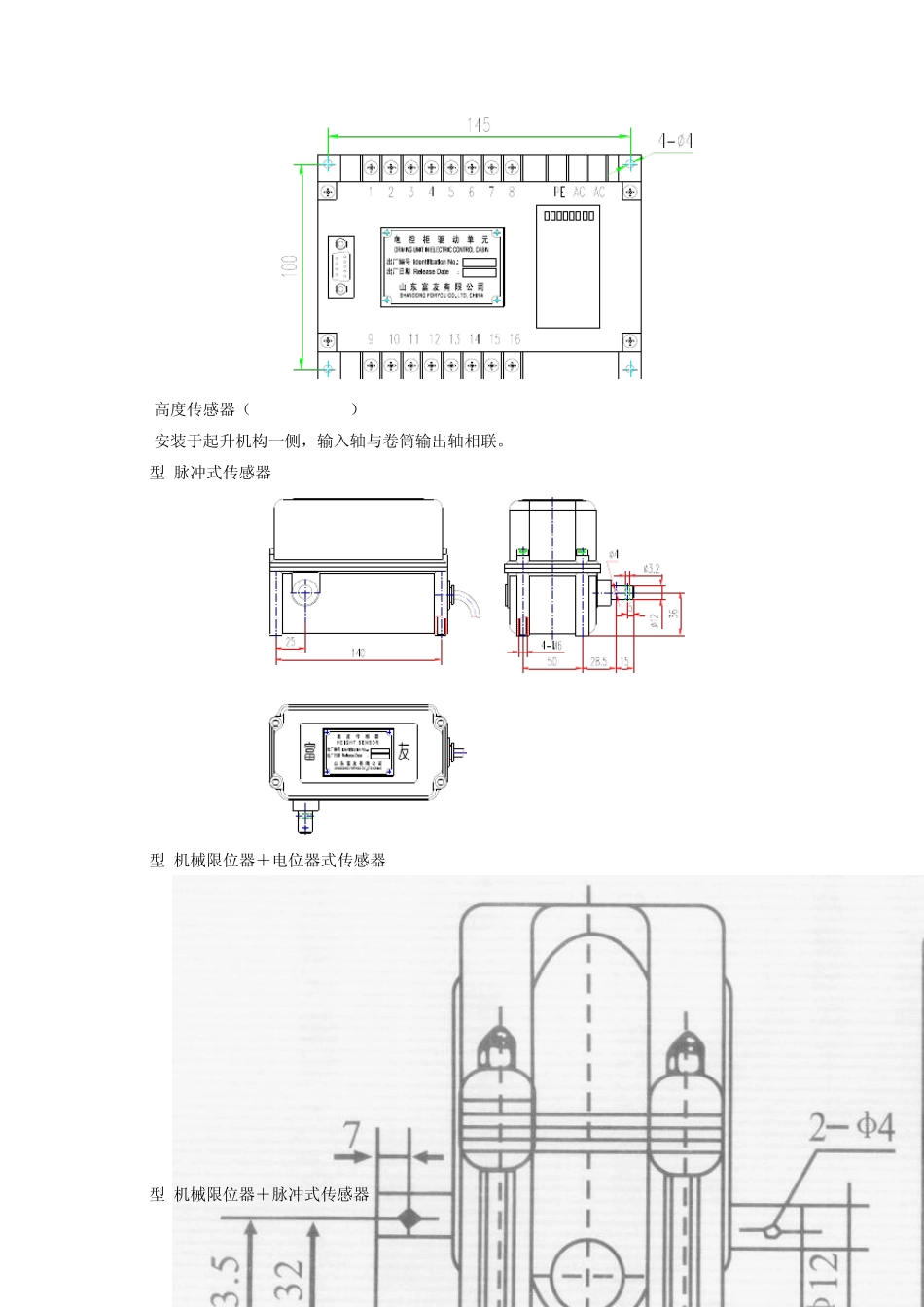

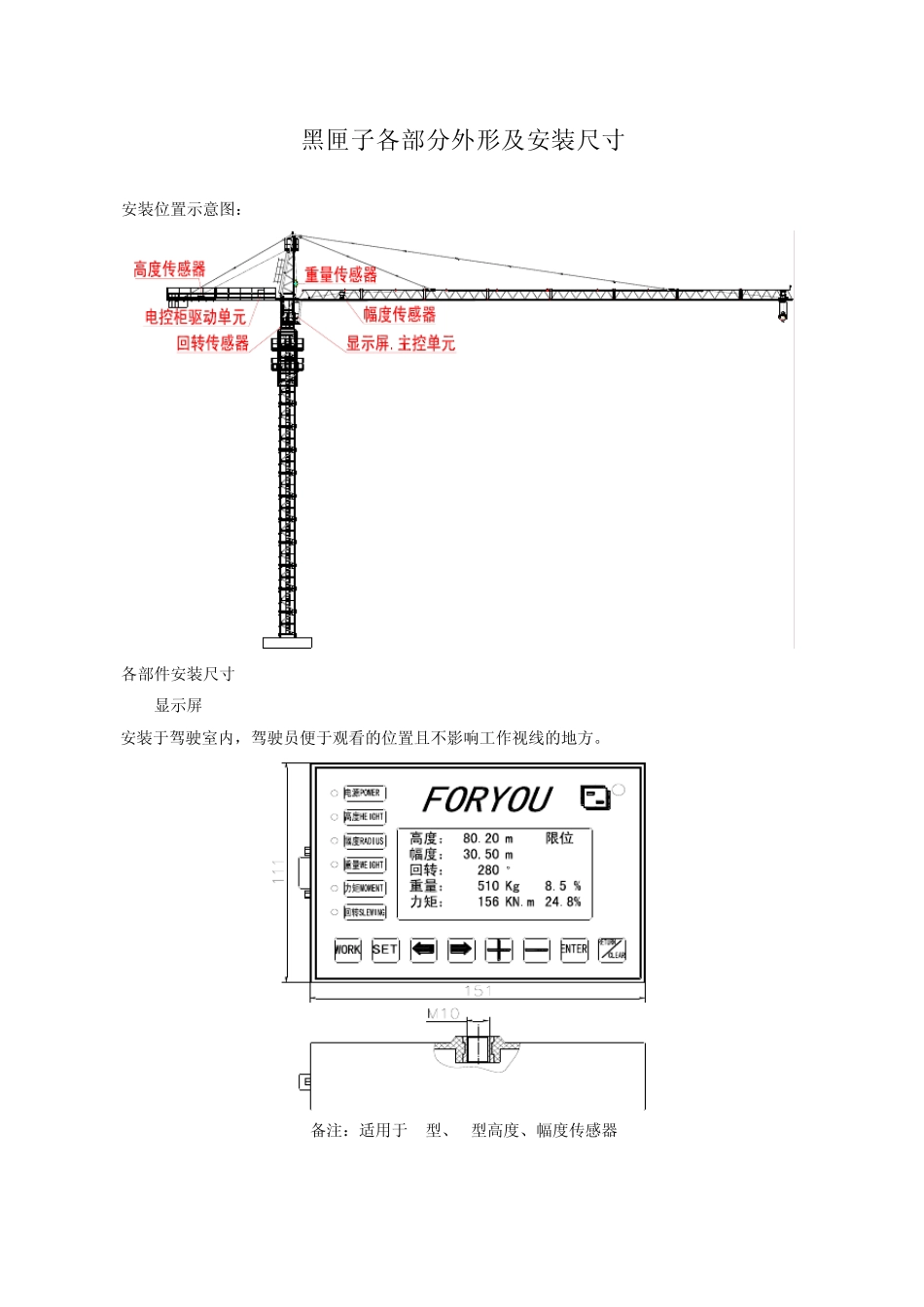

黑匣子各部分外形及安装尺寸 1. 安装位置示意图: 2. 各部件安装尺寸 1) 显示屏 安装于驾驶室内,驾驶员便于观看的位置且不影响工作视线的地方。 R 备注:适用于0型、2型高度、幅度传感器 备注:适用于1型高度、幅度传感器(含主控单元) 2) 主控单元(QAKJ-MAIN) 安装于驾驶室内、便于接线的位置。 3) 电控柜驱动单元(QAKJ-ELECTRIC) 安装于电控柜内,接入相关电气回路。 4) 高度传感器(QAKJ- HEIGHT) 安装于起升机构一侧,输入轴与卷筒输出轴相联。 0型-脉冲式传感器 1型-机械限位器+电位器式传感器 2型-机械限位器+脉冲式传感器 5) 幅度传感器(QAKJ- RADIUS) 安装于变幅机构一侧,输入轴与卷筒输出轴相联。 0型-脉冲式传感器 1型-机械限位器+电位器式传感器 2型-机械限位器+脉冲式传感器 6) 回转传感器(QAKJ-SLEWING) 安装于回转支承侧面,使回转传感器的小齿轮与回转支承大齿圈相啮合。 7) 重量传感器(QAKJ-WEIGHT) A型:三滑轮式(适用范围:所有塔机) 用户预先在塔帽(或其它与起升钢丝绳较近的结构)上焊接一安装架,要求安装孔的位置使重量传感器的上下两滑轮正好与起升绳相贴。在安装时,使起升绳从三个滑轮中穿过。安装位置、钢丝绳绕绳方法如下图所示: 或 安装位置示意图 钢丝绳绕绳示意图 B 型:单拉力环式(适用范围:拉力环轴向受力不大于 2吨) 轴向拉力不 大 于 2吨 安装位置应保证使拉力环承受拉力,参考安装示意图: 起重臂根部钢丝 绳 导 向 滑 轮 C 型:单滑轮式(适用范围:所有塔机) 用户预先在塔帽(或其它与起升钢丝绳较近的结构)上焊接一安装架,要求安装孔的位置使重量传感器的滑轮正好与起升绳相贴。在安装时,使起升绳从滑轮外侧或内侧穿过,钢丝绳不得与上下两挡绳销干涉。安装位置、钢丝绳绕绳方法如下图所示: 安装时请根据绕绳方向调整防转卡板 D 型:传感器轴(适用范围:有环式重量传感器的塔机) 传感器轴尺寸可根据用户要求订制。 将原测力环滑轮轴拆下,按原装配关系替换为传感器轴,安装好后将传感器两侧防转卡板折弯, 并将两锁紧螺母拧紧。 注意:传感器轴的受力方向,应与下图一致。 传感器轴装配时避免强力敲击,最好使用木锤或橡胶锤。 装配时注意保护传感器轴头的电缆及电缆接头,不得碰撞和强力折弯,以免损坏。 测 力环更 换 销 轴I 重量传感器轴防转卡板重量传感器轴折弯锁紧螺母折弯防转卡板折弯锁紧螺母折弯测力环测力环传感器防转槽传感器防转槽钢丝绳合力方向 I放大
