墙下条形基础PKPM建模VIP免费

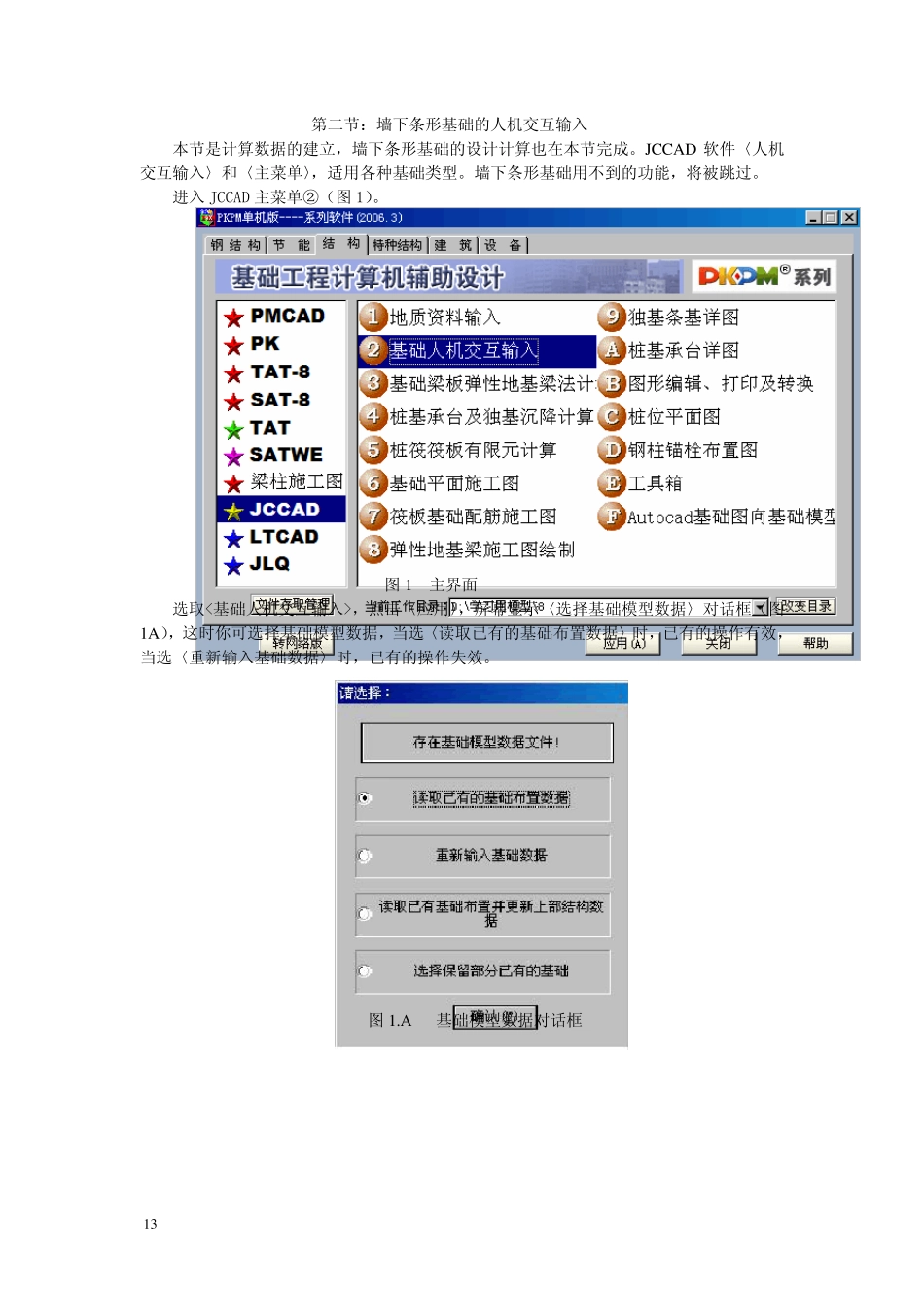

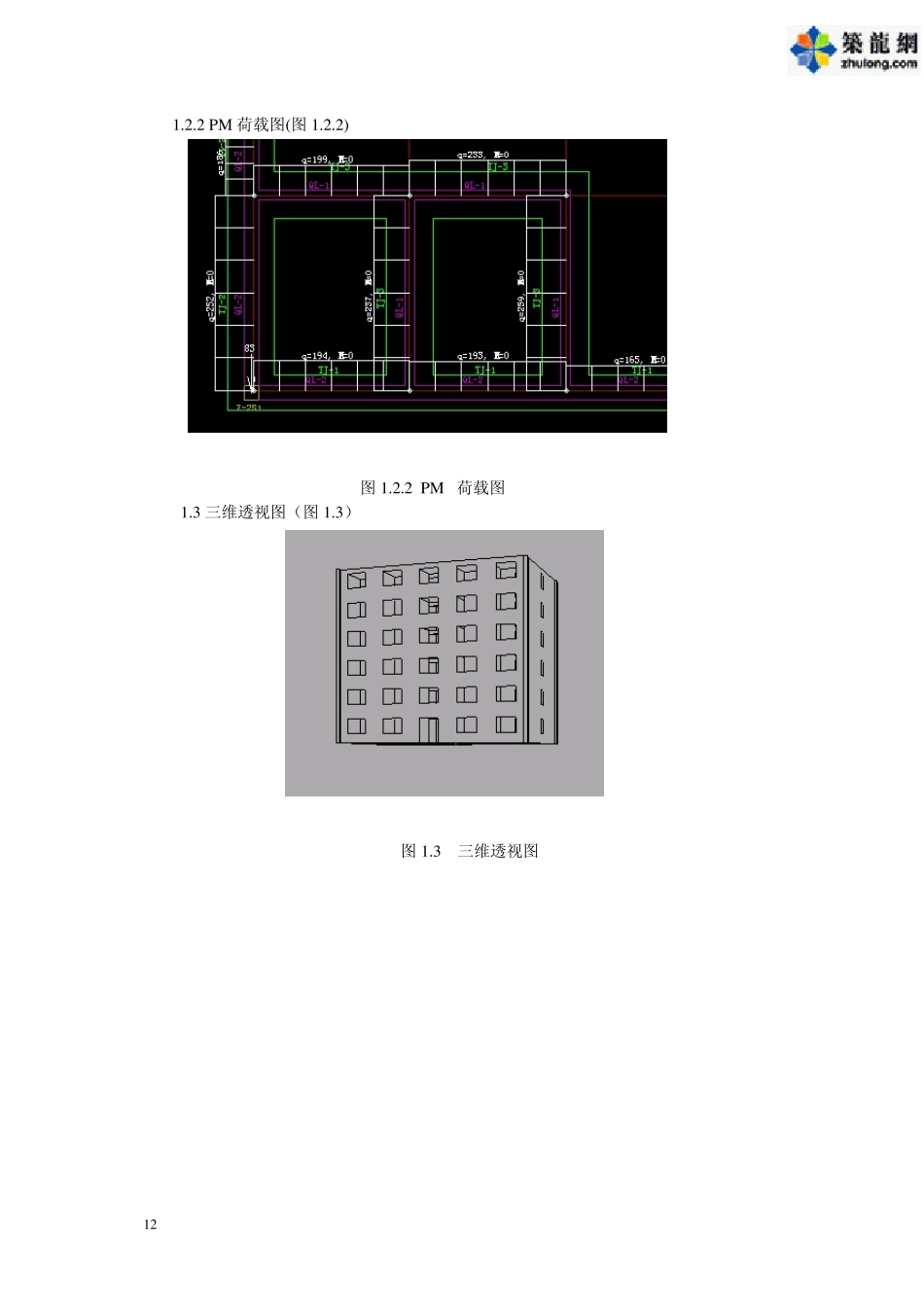

第二章：墙下条形基础 本章要点 ●了解适用范围 ●把握材料选型原则 ●掌握软件操作全过程 墙下条形基础是量大面广的一种基础形式，适用低、中层砌体结构。工程实例为六层砖混结构，地基承载力特征值 200kpa。墙下条形基础的材料选择，为降低工程造价，应以就地选材为原则，优先选择无筋扩展基础，无筋扩展基础台阶宽高比的允许值见《地规》表8.1.2。当地耐力过低或基础荷载较大，选择择无筋扩展基础造成基础埋深太大时，可选择有筋扩展基础。 第一节：实例简介 1．1 平面简图（图 1.1） 图 1.1 平面简图 1.2.1 砖混荷载图(图 1.2.1) 图 1.2 砖混荷载图 1.2.2 PM 荷载图(图1.2.2) 图1.2.2 PM 荷载图 1.3 三维透视图（图1.3） 图1.3 三维透视图 12第二节：墙下条形基础的人机交互输入 本节是计算数据的建立，墙下条形基础的设计计算也在本节完成。JCCAD 软件〈人机交互输入〉和〈主菜单〉，适用各种基础类型。墙下条形基础用不到的功能，将被跳过。 进入JCCAD 主菜单②（图 1）。 图 1 主界面 选取<基础人机交互输入>，点击〈应用〉，屏幕显示〈选择基础模型数据〉对话框（图1A），这时你可选择基础模型数据，当选〈读取已有的基础布置数据〉时，已有的操作有效，当选〈重新输入基础数据〉时，已有的操作失效。 图 1.A 基础模型数据对话框 13同时屏幕右侧显示主菜单（图2 ）。墙下条基需要进入菜单项为：地质资料、参数输入、荷载输入、上部构件、墙下条基等。 图2 主菜单 2 .1 点击〈地质资料〉，屏幕显示〈地质资料〉菜单（图2 .1 ）。用于地质资料网格与基础平面网格对位。 图2 .1 地质资料菜单 2 .1 .1 点击〈打开资料〉，屏幕显示〈地质资料数据〉对话框（图2 .1 .1 ），选择打开。 图2 .1 .1 地质资料数据对话框 1 4 2 .1 .2 点击〈平移对位〉与〈旋转对位〉可调整地质资料网格的位置。最后形成地质资料网格与基础平面网格的对应简图（图 2 .1 .2 ）。 图 2 .1 .2 网格对应简图 其中〈旋转对位〉可对地质资料网格进行角度旋转，用〈旋转角度〉对话框（图 2 .1 .3 ），进行，每次角度不累加。 图 2 .1 .3 旋转角度对话框 2 .2 点击〈参数输入〉，屏幕显示〈参数输入〉菜单（图 2 .2 ），用于定义参数。 图 2 .2 参数输入菜单 1 52.2.1 点击〈基本参数〉，屏幕显示〈基本参数〉对话框，其中〈地基承载力计算参数〉如（图2.2.1.1） 图...
