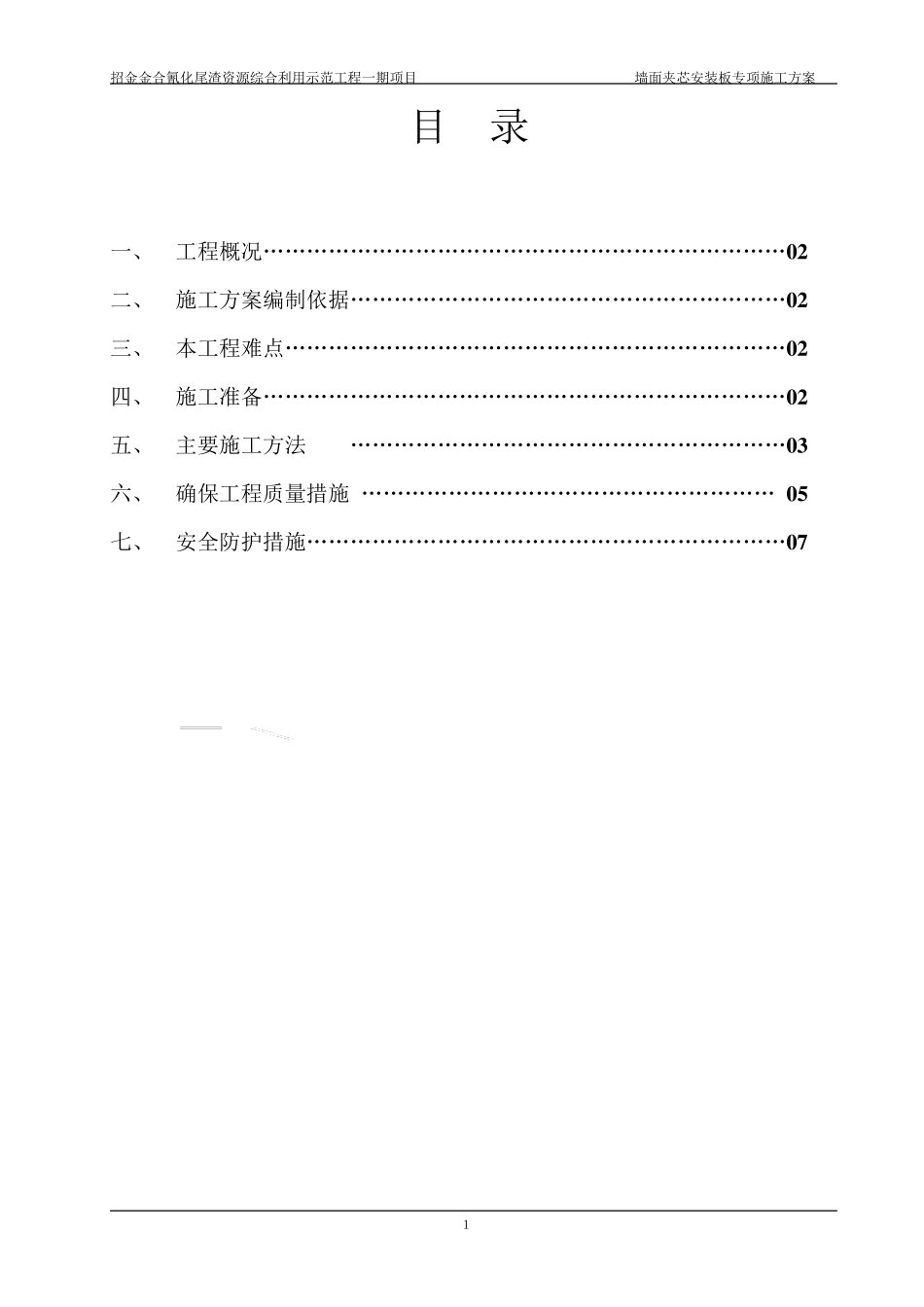

招金金合氰化尾渣资源综合利用示范工程一期项目 墙面夹芯板安装专项施工方案 批准： 安质： 审核： 编制： 二零一五年七月十六日 招金金合氰化尾渣资源综合利用示范工程一期项目 墙面夹芯安装板专项施工方案 １ 目 录 一、 工程概况………………………………………………………………0 2 二、 施工方案编制依据……………………………………………………0 2 三、 本工程难点……………………………………………………………0 2 四、 施工准备………………………………………………………………0 2 五、 主要施工方法 ……………………………………………………0 3 六、 确保工程质量措施 ………………………………………………… 0 5 七、 安全防护措施…………………………………………………………0 7 招金金合氰化尾渣资源综合利用示范工程一期项目 墙面夹芯安装板专项施工方案 ２ 一、工程概况 1.1 本项目分为66 万吨富集选硫系统工程以及22 万吨氯化焙烧工程。选硫系统钢结构厂房施工车间有：精矿压滤车间、选硫车间、尾矿压滤车间、原料车间、调浆车间等子项。墙面围护做法为0.6mm 厚中灰色热镀铝锌外板+100mm 厚岩棉板+0.5mm 厚白色热镀铝锌内板，涂层面漆为聚酯面漆，岩棉容重60kg/m³。厂房天沟采用彩板外挂天沟。屋面排水为有组织排水。选硫系统墙面板主要工程量如下表： 序号 子项名称 简要概况 墙面面积 1 精矿压滤车间 平面尺寸为67.5 m×39m，建筑面积约为2633㎡，檐口高度为19.2m，柱距7.5m 3958.95 ㎡ 2 选硫车间 平面尺寸为72 m×21m，建筑面积约为1512㎡，檐口高度为20m，柱距6m 2288.04 ㎡ 3 尾矿压滤车间 平面尺寸为48 m×24m，建筑面积约为1201㎡，檐口高度为13.7m，柱距6m 1708.65 ㎡ 4 原料车间 平面尺寸为66 m×21m，建筑面积约为1501㎡，檐口高度为19.45m，柱距6m 2993.28 ㎡ 5 调浆车间 平面尺寸为18 m×18m，建筑面积约为581.6㎡，檐口高度为15.7m，柱距7.5m 907 ㎡ 二、施工方案编制依据 2.1 招金金合氰化尾渣资源综合利用示范工程一期项目设计图纸 2.2《钢结构工程施工规范》GB50755-2012 2.3《钢结构工程施工质量验收规范》GB50205-2001 2.4《建筑施工安全检查标准》JGJ59-2011 2.5 《建筑工程施工质量验收统一标准.》GB50300-2013 三、本工程施工难点以及解决方法 3.1 选硫、原料、调浆车间位于山坡上，且道路有90°...
