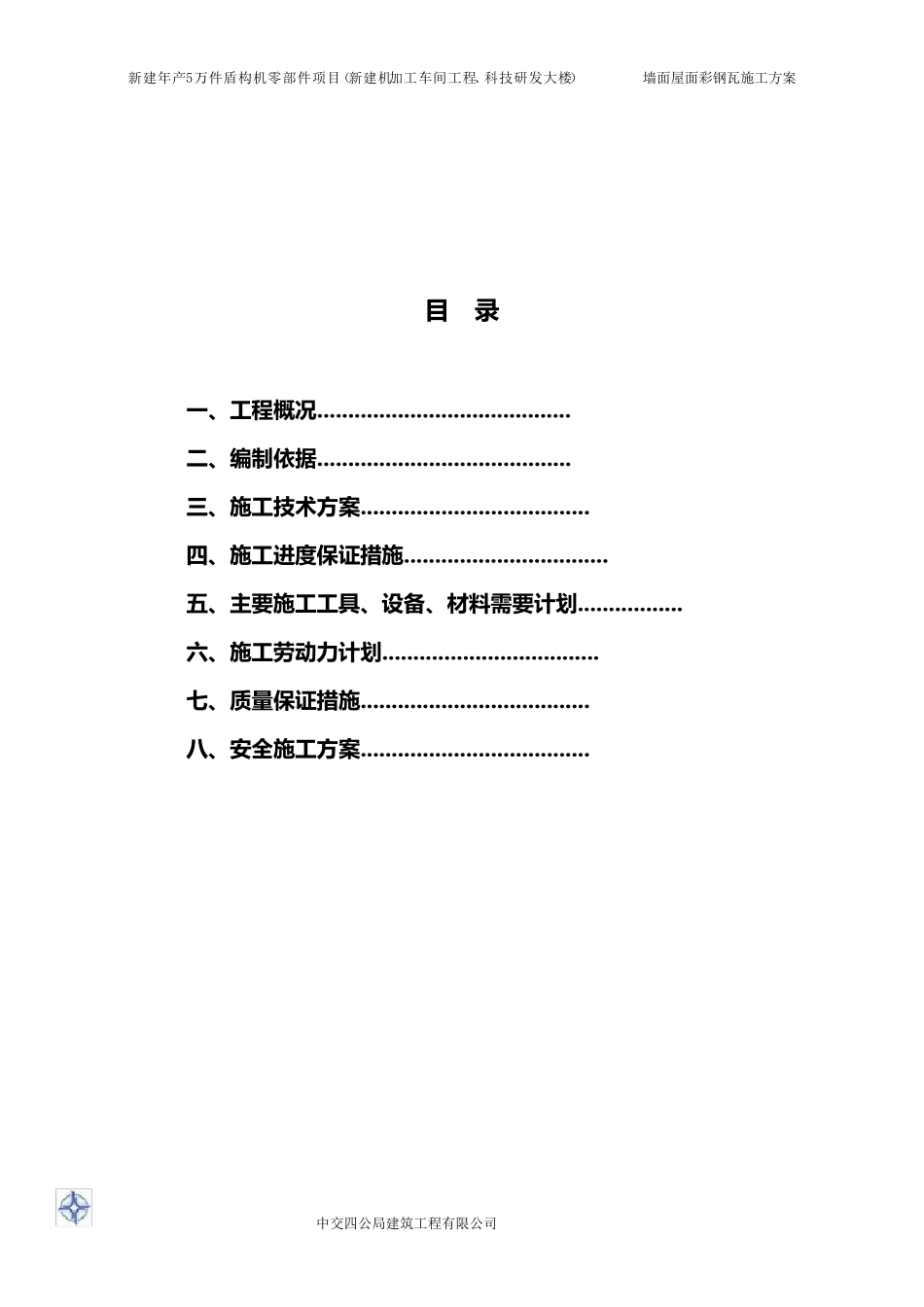

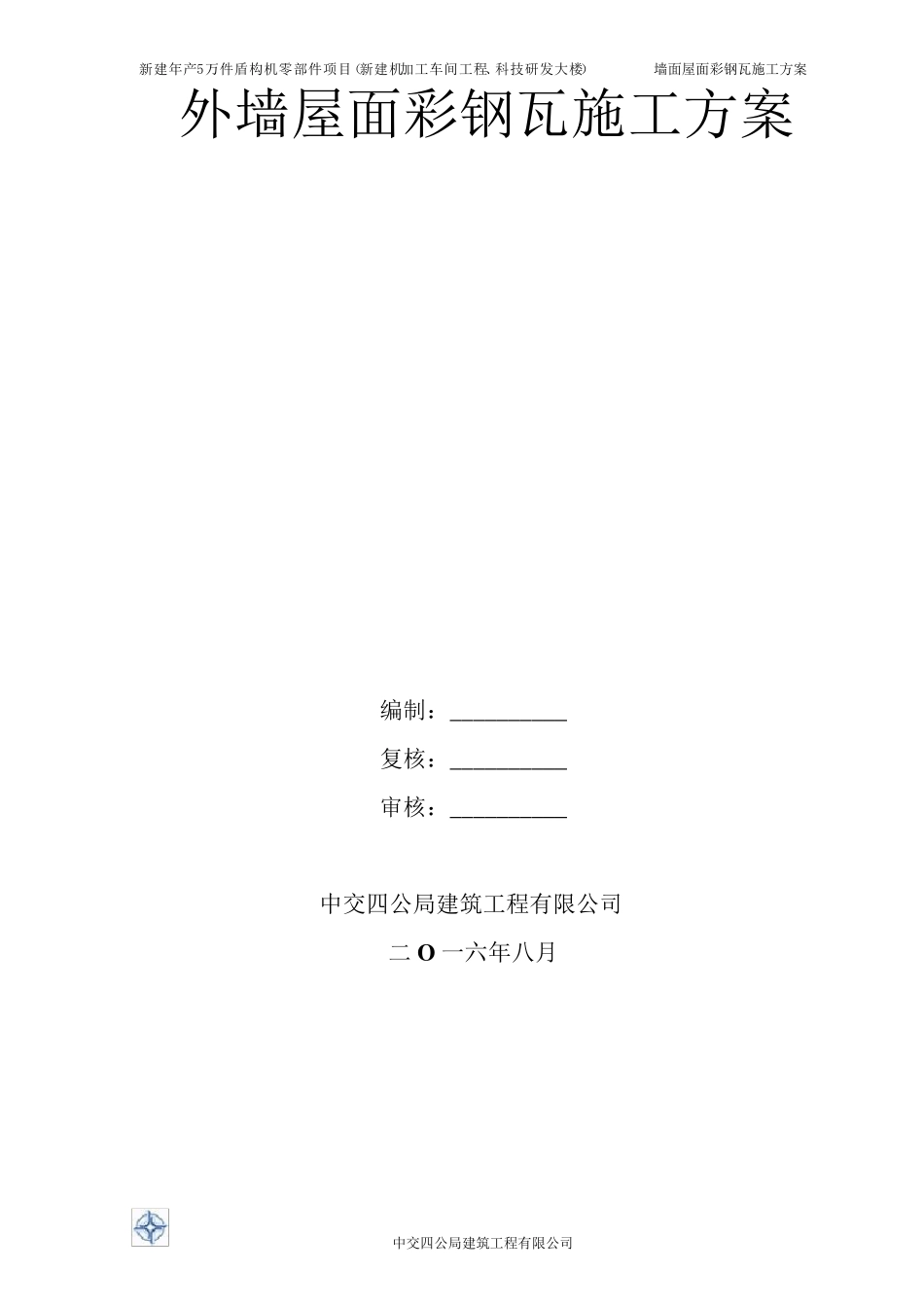

新 建 年 产5万 件 盾 构 机 零 部 件 项 目（新 建 机加 工 车 间 工 程、科 技 研 发 大 楼） 墙面屋面彩钢瓦施工方案 中交四公局建筑工程有限公司 外墙屋面彩钢瓦施工方案 编制：__________ 复核：__________ 审核：__________ 中交四公局建筑工程有限公司 二 O 一六年八月新 建 年 产5万 件 盾 构 机 零 部 件 项 目（新 建 机加 工 车 间 工 程、科 技 研 发 大 楼） 墙面屋面彩钢瓦施工方案 中交四公局建筑工程有限公司 目 录 一 、工程概况......................................... 二、编制依据......................................... 三、施工技术方案..................................... 四、施工进度保证措施................................. 五、主要施工工具、设备、材料需要计划................. 六、施工劳动力计划................................... 七、质量保证措施..................................... 八、安全施工方案..................................... 新 建 年 产5万 件 盾 构 机 零 部 件 项 目（新 建 机加 工 车 间 工 程、科 技 研 发 大 楼） 墙面屋面彩钢瓦施工方案 中交四公局建筑工程有限公司 一 、工 程 概 况 本 工 程 建 筑 结 构 形 式 为 门 式 钢 架 结 构 ， 主 结 构 梁 、柱 的 材 料 采 用Q345B 钢 ， 山 墙 抗 风 柱 、支 撑 、檩 条 等 采 用 Q235 钢 ，东 西 长 264 米 ，南 北 跨 度 为 3×18 米 ，柱 距 为 12m，檐 口 标 高 14.95m，室 外 地 坪 至 标 高 2.1m 处 外 墙 采 用 采 用 淤 泥 烧 结 多 孔 砖 ， 标 高 2.1 以 上 采 用 ≥0.6 ㎜厚 压 型 彩 钢板 ， 面 积 约 为 13000 平 方 米 ； 车 间 屋 面 ： 上 层 为 ≥0.6 ㎜厚 压 型 彩 钢 板 ， 40 厚 玻 璃 纤 维 棉 加 铝箔 保 温 层 ， 燃 烧 性 能 为 A 级 ， 下 层 为 隔 气 层 、不 锈 钢 丝 网 ， 冷 弯 型 钢 檩 条 、屋 面 坡 度 为 1/15，屋 面 面 积 约 为 15000 平 方 米 。 二 、 编 制 依 据 1、新建机加工车间结构施工图； 2、《钢结构工程施工质量验收规》（GB50205-2001） 3、《冷弯薄壁...
