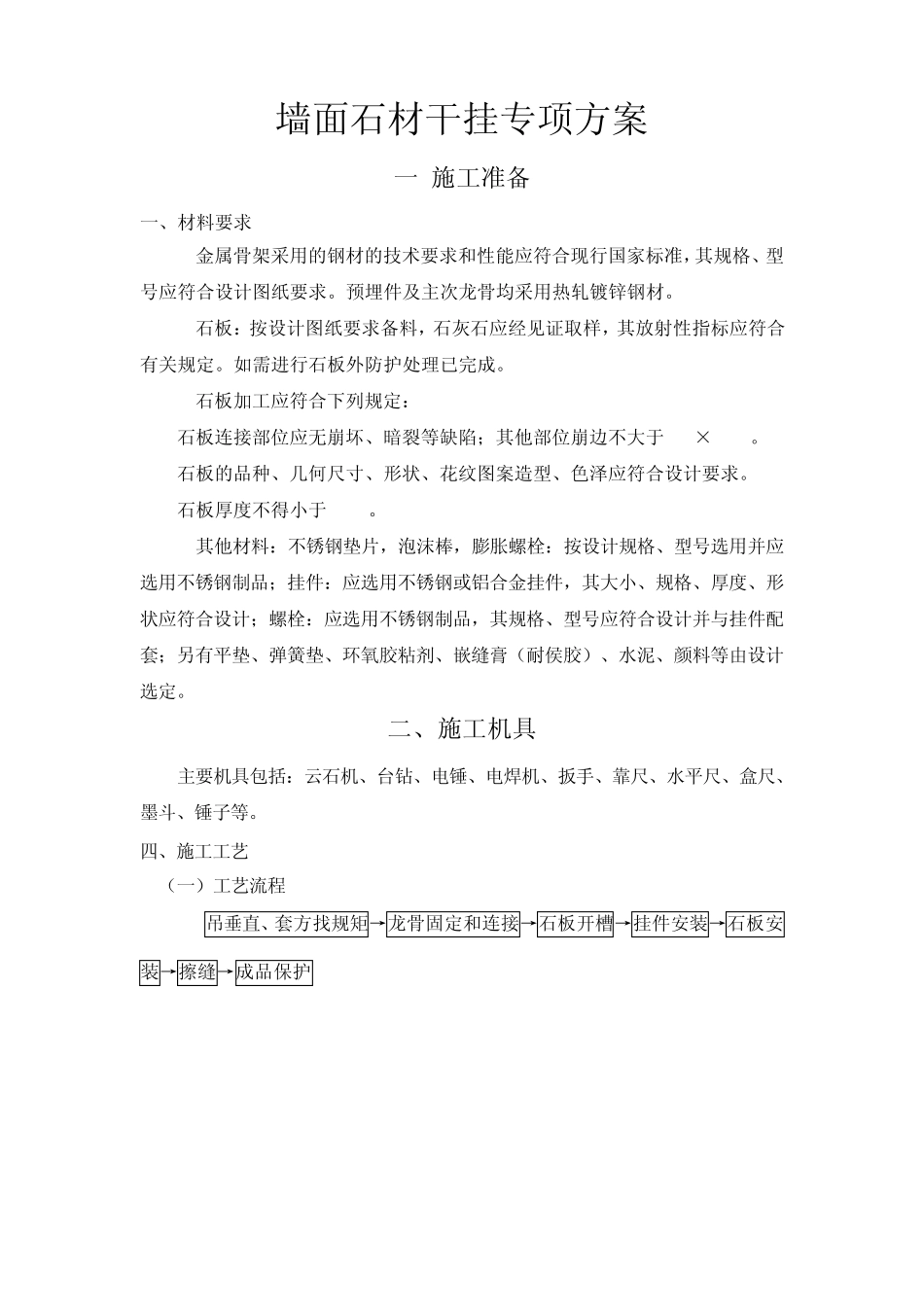

墙面干挂石材专项施工方案_第1页
1/9
墙面干挂石材专项施工方案_第2页
2/9
墙面干挂石材专项施工方案_第3页
3/9
墙面石材干挂专项方案 一 施工准备 一、材料要求 1.金属骨架采用的钢材的技术要求和性能应符合现行国家标准,其规格、型号应符合设计图纸要求。预埋件及主次龙骨均采用热轧镀锌钢材。 2.石板:按设计图纸要求备料,石灰石应经见证取样,其放射性指标应符合有关规定。如需进行石板外防护处理已完成。 3.石板加工应符合下列规定: 石板连接部位应无崩坏、暗裂等缺陷;其他部位崩边不大于5mm×20mm。 石板的品种、几何尺寸、形状、花纹图案造型、色泽应符合设计要求。 石板厚度不得小于25mm。 4.其他材料:不锈钢垫片,泡沫棒,膨胀螺栓:按设计规格、型号选用并应选用不锈钢制品;挂件:应选用不锈钢或铝合金挂件,其大小、规格、厚度、形状应符合设计;螺栓:应选用不锈钢制品,其规格、型号应符合设计并与挂件配套;另有平垫、弹簧垫、环氧胶粘剂、嵌缝膏(耐侯胶)、水泥、颜料等由设计选定。 二、施工机具 主要机具包括:云石机、台钻、电锤、电焊机、扳手、靠尺、水平尺、盒尺、墨斗、锤子等。 四、施工工艺 (一)工艺流程 吊垂直、套方找规矩→龙骨固定和连接→石板开槽→挂件安装→石板安装→擦缝→成品保护 三、 施工工艺 1、吊垂直、套方找规矩: 1)在建筑物的四大角和门窗洞口边用经纬仪打垂直线;然后根据门窗、楼层水平基线交圈找控制点。 2)弹线:按照设计分块大样图,在地面、墙面上分别弹出底层石材位置线和墙面石材的分块线。 2、龙骨固定和连接: 1)在墙面上,根据石材的分块线和石板开槽(打孔)位置弹出纵横向龙骨位置线。 2)埋件:埋件为 150×150×10mm后置埋件,因干挂石材的结构墙多数为加气块砌体,埋件采用 12mm穿墙螺栓固定,埋件横向最大间距为 800mm,纵向最大间距为 1000mm。 3)骨架连接:其主龙骨 50×50×5 等边角钢(纵向放置),最大间距为800m m ,主龙与预埋件接触面满焊。次龙骨为 50×50×5 等边角钢(横向放置),间距按单排大理石宽度设置,次龙骨最大间距为 320m m ,次龙与主龙以焊接连接,接触面满焊。宜先焊接竖向龙骨,焊接的焊缝高度、长度应符合设计,经检查合格后按分块线位置焊接水平龙骨。水平龙骨焊接前应根据石板尺寸、挂件位置提前进行打孔,孔径一般应大于固定挂件的螺栓 1-2m m ,左右方向最好打成椭圆形,以便挂件的左右调整。 4)经检查水平高度和焊缝符合设计要求后将焊渣敲干净,涂刷2遍防锈漆,要求涂刷均匀,不得漏刷。 3. 石板开槽...
