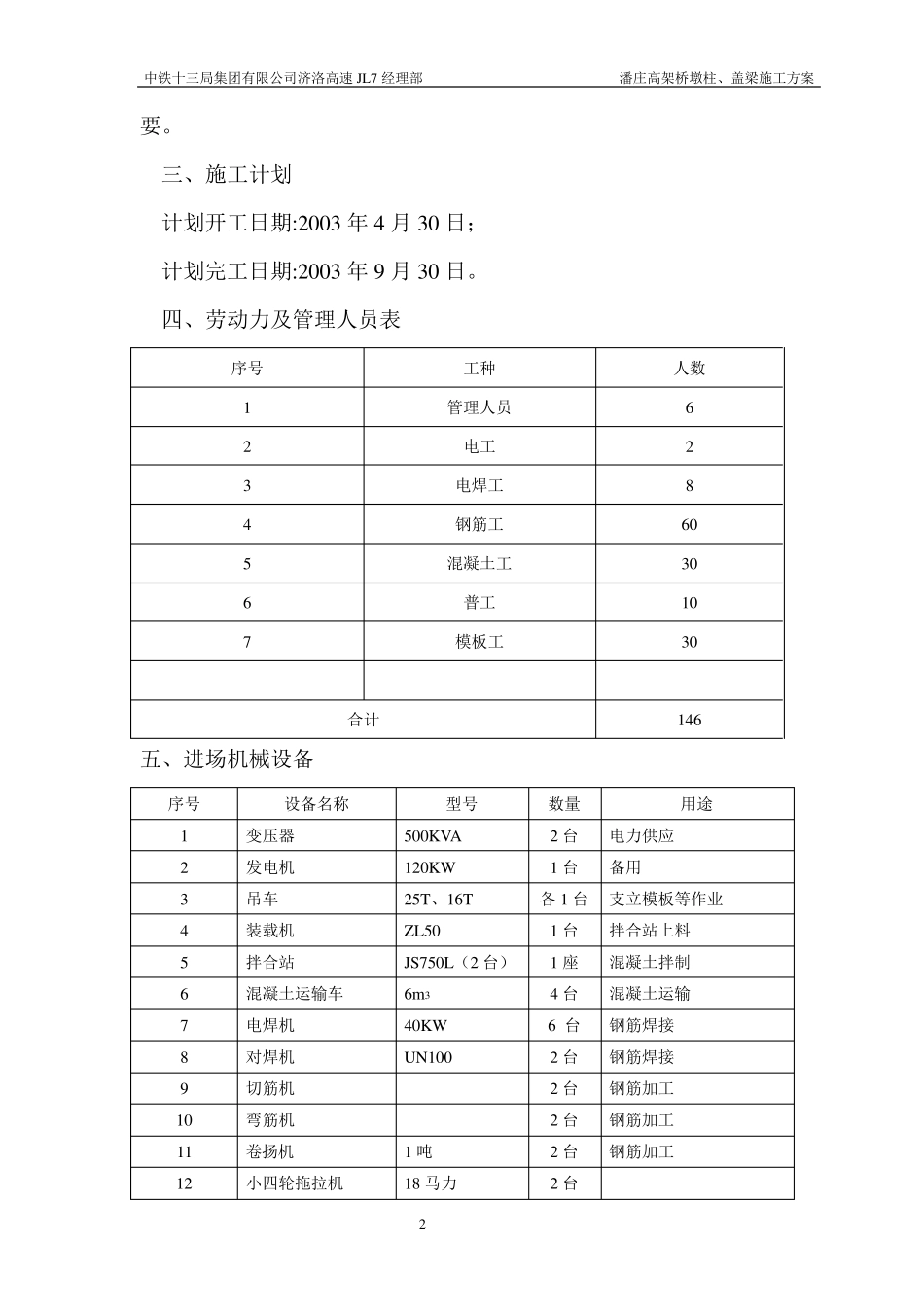

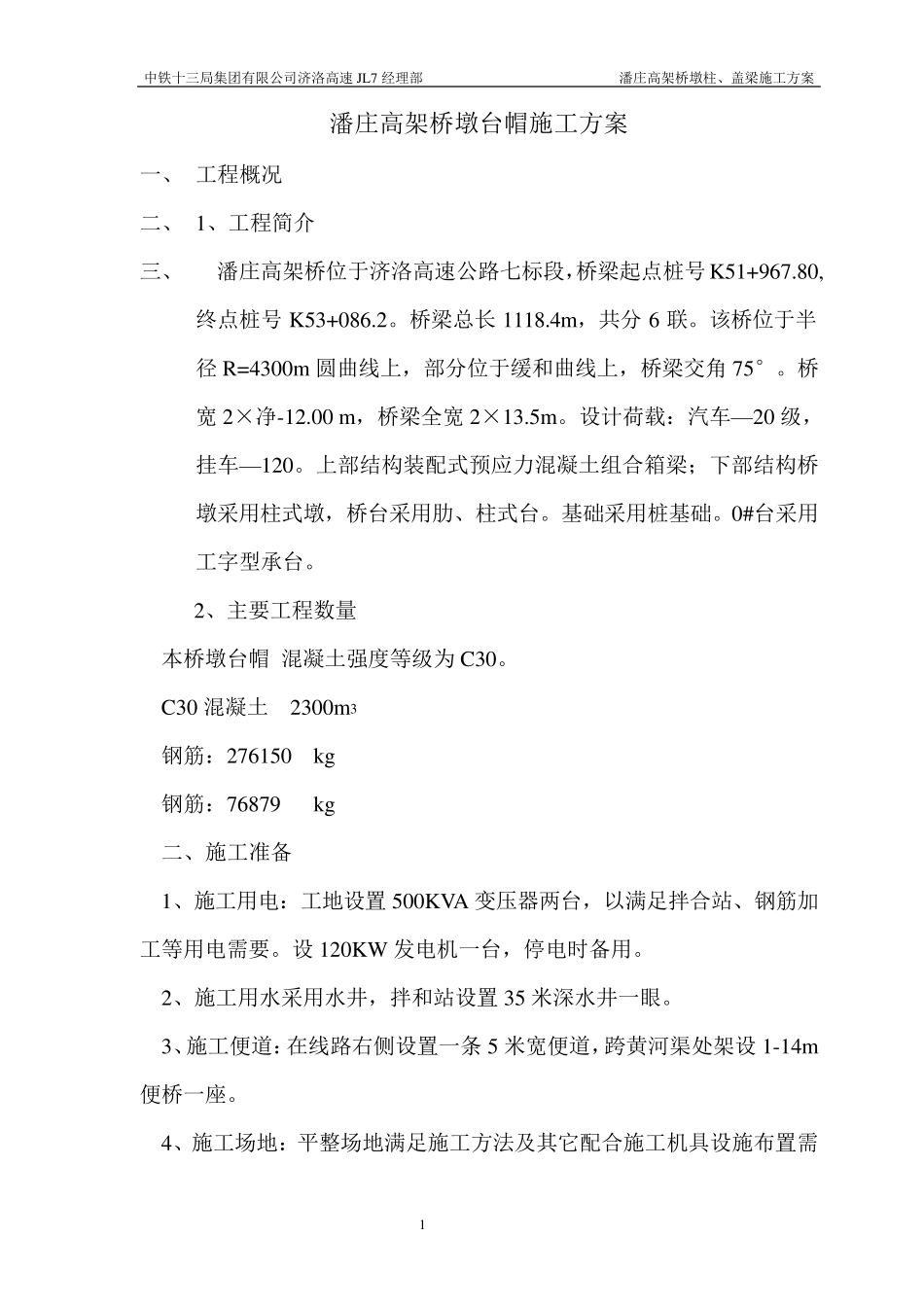

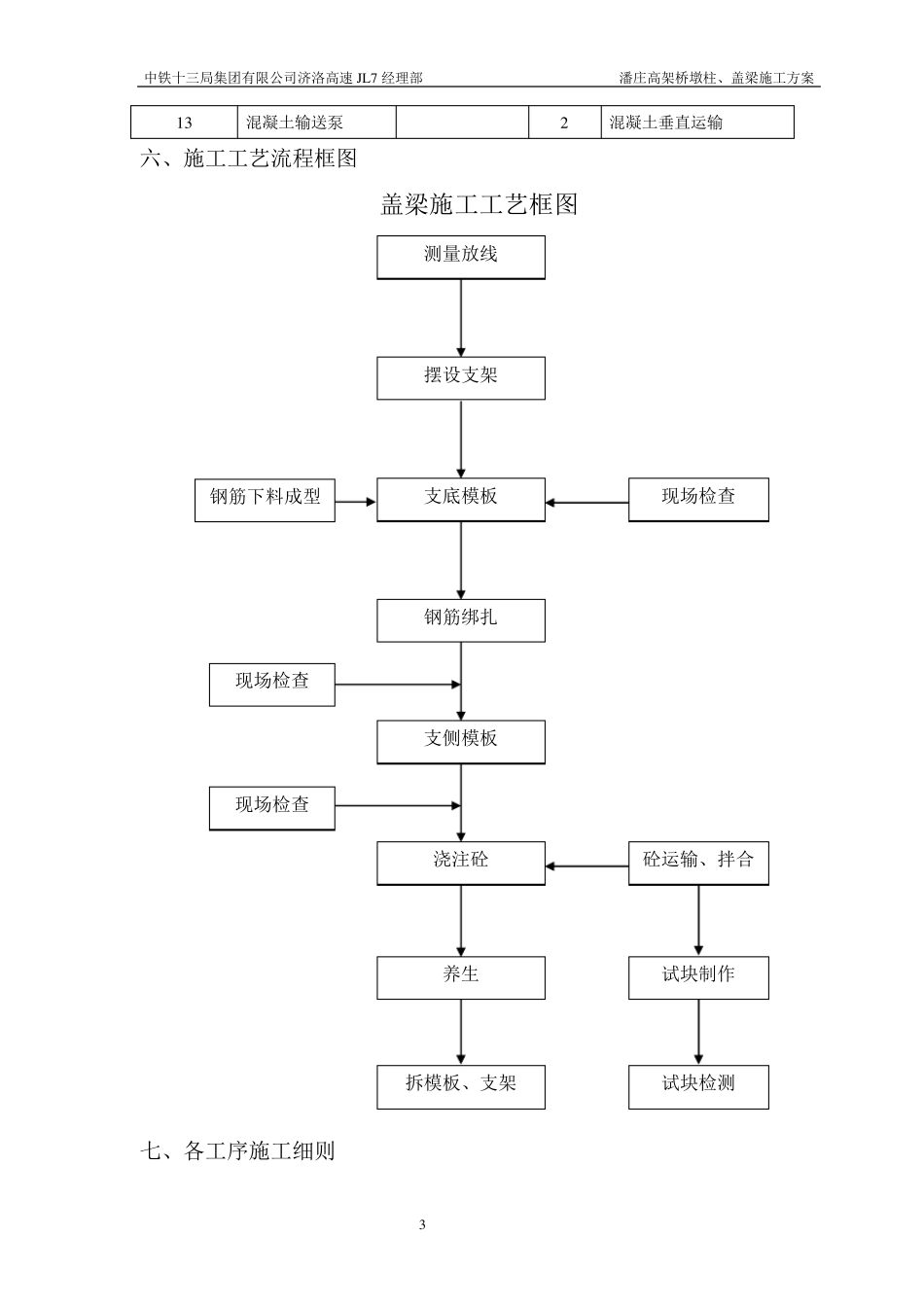

中铁十三局集团有限公司济洛高速JL7 经理部 潘庄高架桥墩柱、盖梁施工方案 1 潘庄高架桥墩台帽施工方案 一、 工程概况 二、 1、工程简介 三、 潘庄高架桥位于济洛高速公路七标段，桥梁起点桩号K51+967.80,终点桩号K53+086.2。桥梁总长1118.4m ，共分6 联。该桥位于半径R=4300m 圆曲线上，部分位于缓和曲线上，桥梁交角75°。桥宽 2×净-12.00 m ，桥梁全宽 2×13.5m 。设计荷载：汽车—20 级，挂车—120。上部结构装配式预应力混凝土组合箱梁；下部结构桥墩采用柱式墩，桥台采用肋、柱式台。基础采用桩基础。0#台采用工字型承台。 2、主要工程数量 本桥墩台帽 混凝土强度等级为 C30。 C30 混凝土 2300m 3 钢筋：276150 kg 钢筋：76879 kg 二、施工准备 1、施工用电：工地设置 500KVA 变压器两台，以满足拌合站、钢筋加工等用电需要。设 120KW 发电机一台，停电时备用。 2、施工用水采用水井，拌和站设置 35 米深水井一眼。 3、施工便道：在线路右侧设置一条5 米宽便道，跨黄河渠处架设 1-14m便桥一座。 4、施工场地：平整场地满足施工方法及其 它 配合施工机具 设施布 置需中铁十三局集团有限公司济洛高速JL7 经理部 潘庄高架桥墩柱、盖梁施工方案 2 要。 三、施工计划 计划开工日期:2003 年 4 月 30 日； 计划完工日期:2003 年 9 月 30 日。 四、劳动力及管理人员表 序号 工种 人数 1 管理人员 6 2 电工 2 3 电焊工 8 4 钢筋工 60 5 混凝土工 30 6 普工 10 7 模板工 30 合计 146 五、进场机械设备 序号 设备名称 型号 数量 用途 1 变压器 500KVA 2 台 电力供应 2 发电机 120KW 1 台 备用 3 吊车 25T、16T 各 1 台 支立模板等作业 4 装载机 ZL50 1 台 拌合站上料 5 拌合站 JS750L（2 台） 1 座 混凝土拌制 6 混凝土运输车 6m 3 4 台 混凝土运输 7 电焊机 40KW 6 台 钢筋焊接 8 对焊机 UN100 2 台 钢筋焊接 9 切筋机 2 台 钢筋加工 10 弯筋机 2 台 钢筋加工 11 卷扬机 1 吨 2 台 钢筋加工 12 小四轮拖拉机 18 马力 2 台 中铁十三局集团有限公司济洛高速JL 7 经理部 潘庄高架桥墩柱、盖梁施工方案 3 13 混凝土输送泵 2 混凝土垂直运输 六、施工工艺流程框图 盖梁施工工艺框图 七、各工序施工细则 钢筋下料成型 测量放线 现场检查 摆设支架 支底模...
