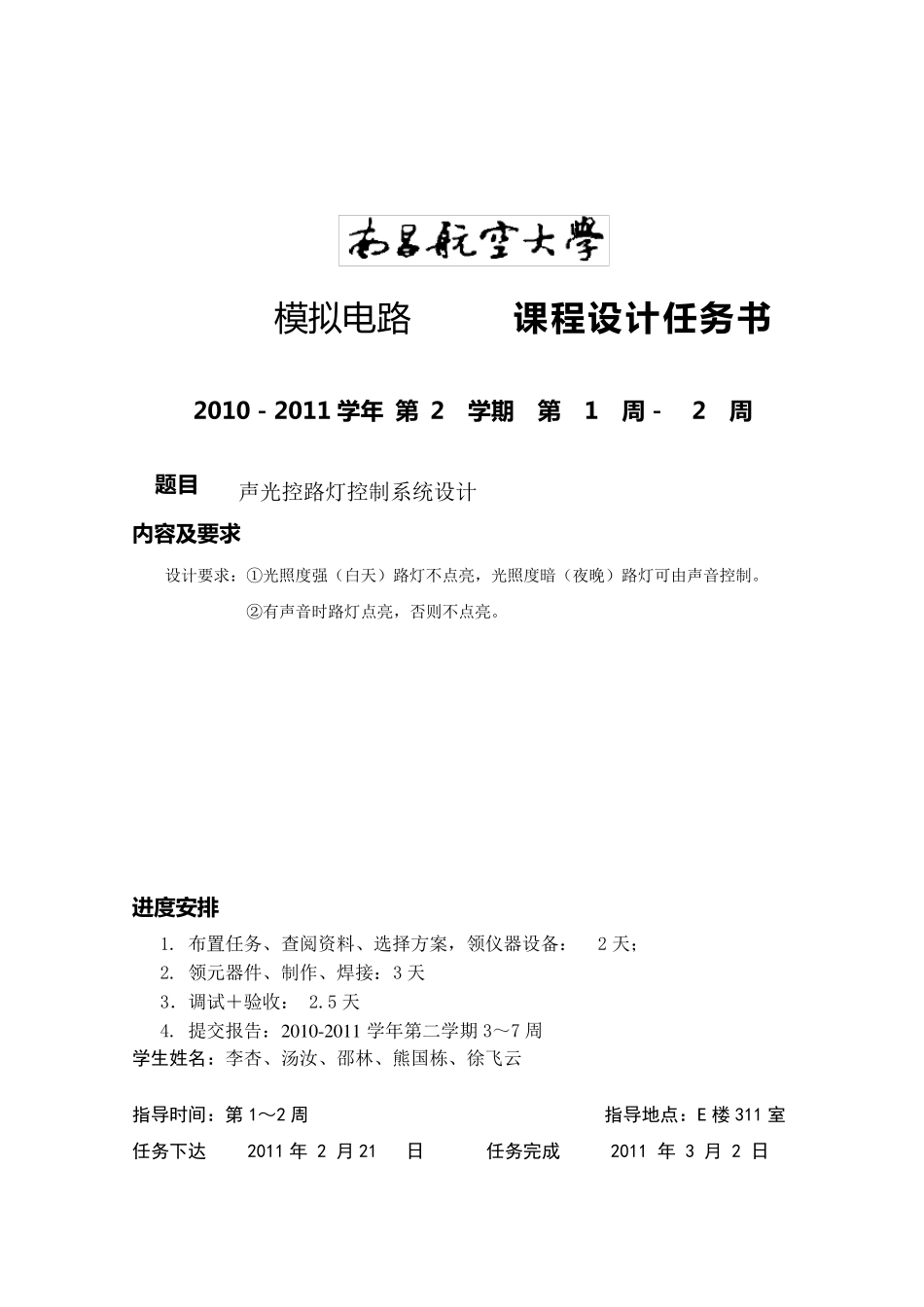

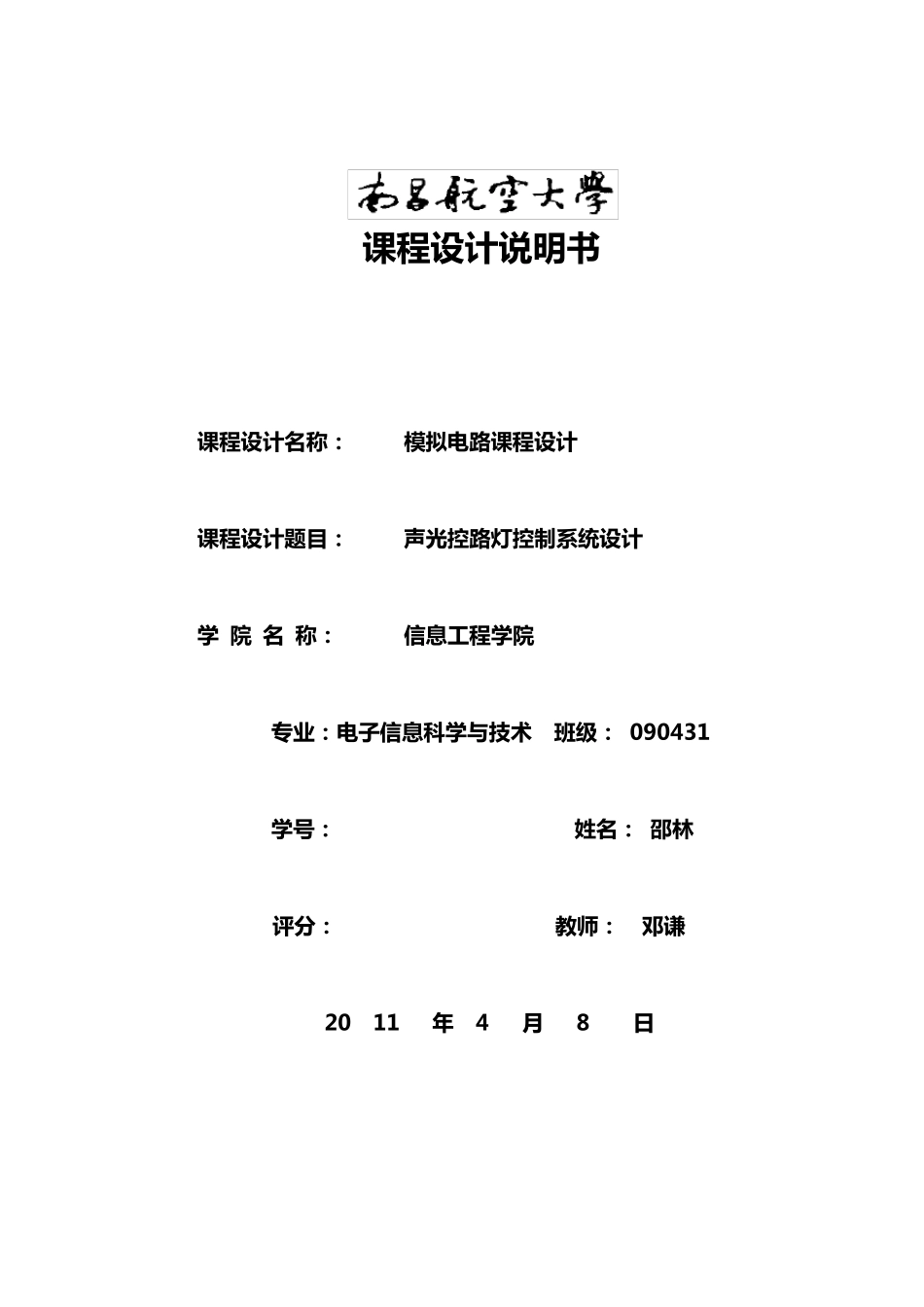

课 程 设 计 说 明 书 课 程 设 计 名 称 : 模 拟 电 路 课 程 设 计 课 程 设 计 题 目 : 声 光 控 路 灯 控 制 系 统 设 计 学 院 名 称 : 信 息 工 程 学 院 专 业 : 电 子 信 息 科 学 与技术 班级: 090431 学 号: ******** 姓名 : 邵林 评分: 教师: 邓谦 20 11 年 4 月 8 日 模 拟电路 课 程 设 计 任 务 书 2010-2011 学年 第 2 学期 第 1 周- 2 周 题目 声光控路灯控制系统设计 内容及要求 设计要求:①光照度强(白天)路灯不点亮,光照度暗(夜晚)路灯可由声音控制。 ②有声音时路灯点亮,否则不点亮。 进度安排 1. 布置任务、查阅资料、选择方案,领仪器设备: 2 天; 2. 领元器件、制作、焊接:3 天 3.调试+验收: 2.5 天 4. 提交报告:2 0 1 0 -2 0 1 1 学年第二学期 3~7 周 学生姓名:李杏、汤汝、邵林、熊国栋、徐飞云 指导时间:第1~2 周 指导地点:E 楼311 室 任务下达 2011 年 2 月 21 日 任务完成 2011 年 3 月 2 日 摘要 针对目前社会上很多地方使用长明灯照明,不能实现灯光的照明智能化造成电能的巨大浪费。为响应科学减排和节能科学发展的号召而设计了声光控路灯控制系统。 本系统采用咪头、光敏电阻构成光照信号和声音采集信号电路。通过运放LM324对信号放大并同时运用74LS08 而输入与门构成逻辑电路,进行逻辑控制,给出是否亮灯的信号,由RC 充放及开关电路执行,通过控制继电开关控制路灯。 此系统能很好的控制路灯的亮灭,即在有声音和无光情况下灯亮,其他情况下灯灭,从而达到节能的效果。 关键字: LM324 74LS08 RC充放电电路 继电开关 考核方式 1.评阅 √□ 2.答辩□ 3.实际操作√□ 4.其它□ 指导教师 邓谦 系(部)主任 陈琼 目 录 前言 ....................................................................................................................................... 1 第一章 设计任务 ............................................................................................................... 2 第二章 系统组成及工作原理 ........................................................................................... 3 2.1 总体设计思路..............................
