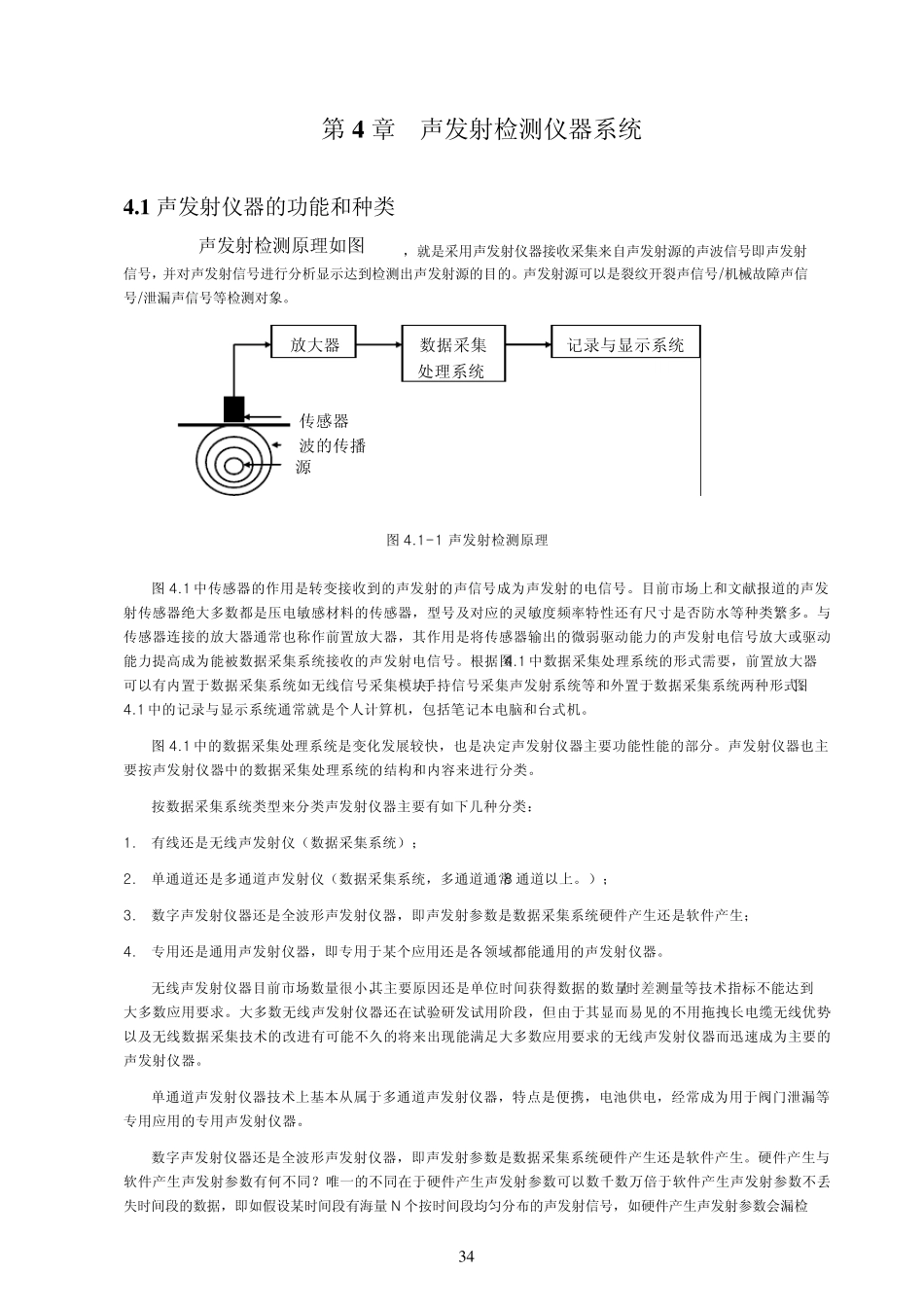

3 4 第4 章 声发射检测仪器系统 4 .1 声发射仪器的功能和种类 声发射检测原理如图4.1，就是采用声发射仪器接收采集来自声发射源的声波信号即声发射信号，并对声发射信号进行分析显示达到检测出声发射源的目的。声发射源可以是裂纹开裂声信号/机械故障声信号/泄漏声信号等检测对象。 放大器 数据采集 记录与显示系统 处理系统 传感器 波的传播 * 源 图4.1-1 声发射检测原理 图4.1 中传感器的作用是转变接收到的声发射的声信号成为声发射的电信号。目前市场上和文献报道的声发射传感器绝大多数都是压电敏感材料的传感器，型号及对应的灵敏度频率特性还有尺寸是否防水等种类繁多。与传感器连接的放大器通常也称作前置放大器，其作用是将传感器输出的微弱驱动能力的声发射电信号放大或驱动能力提高成为能被数据采集系统接收的声发射电信号。根据图4.1 中数据采集处理系统的形式需要，前置放大器可以有内置于数据采集系统如无线信号采集模块/手持信号采集声发射系统等和外置于数据采集系统两种形式。图4.1 中的记录与显示系统通常就是个人计算机，包括笔记本电脑和台式机。 图4.1 中的数据采集处理系统是变化发展较快，也是决定声发射仪器主要功能性能的部分。声发射仪器也主要按声发射仪器中的数据采集处理系统的结构和内容来进行分类。 按数据采集系统类型来分类声发射仪器主要有如下几种分类： 1. 有线还是无线声发射仪（数据采集系统）； 2. 单通道还是多通道声发射仪（数据采集系统，多通道通常8 通道以上。）； 3. 数字声发射仪器还是全波形声发射仪器，即声发射参数是数据采集系统硬件产生还是软件产生； 4. 专用还是通用声发射仪器，即专用于某个应用还是各领域都能通用的声发射仪器。 无线声发射仪器目前市场数量很小，其主要原因还是单位时间获得数据的数量/时差测量等技术指标不能达到大多数应用要求。大多数无线声发射仪器还在试验研发试用阶段，但由于其显而易见的不用拖拽长电缆无线优势以及无线数据采集技术的改进有可能不久的将来出现能满足大多数应用要求的无线声发射仪器而迅速成为主要的声发射仪器。 单通道声发射仪器技术上基本从属于多通道声发射仪器，特点是便携，电池供电，经常成为用于阀门泄漏等专用应用的专用声发射仪器。 数字声发射仪器还是全波形声发射仪器，即声发射参数是数据采集系统硬件产生还是软件产生。硬件产生与软件产生声发射参数有何不同？唯一的不同在于硬件产生声发射...
