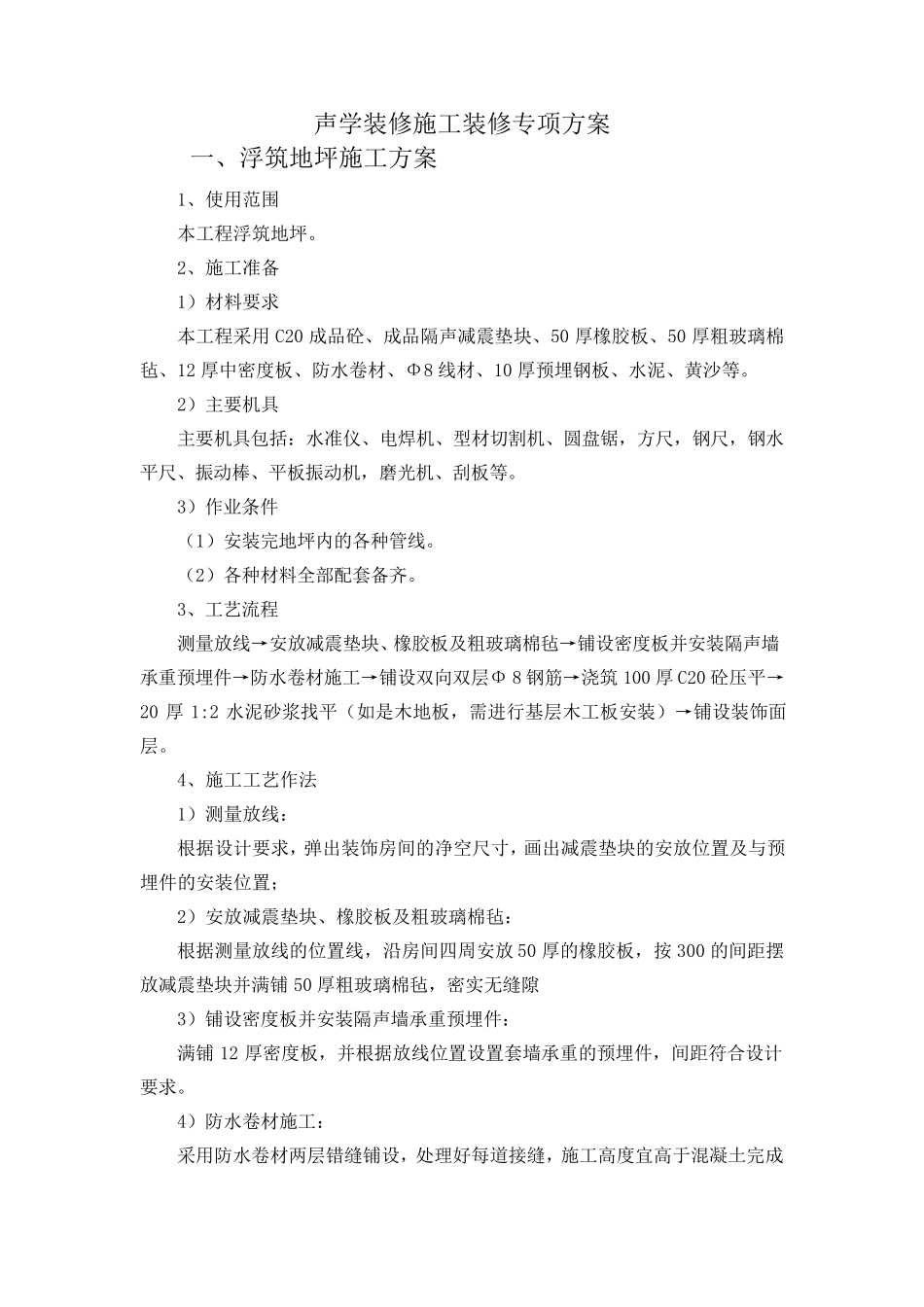

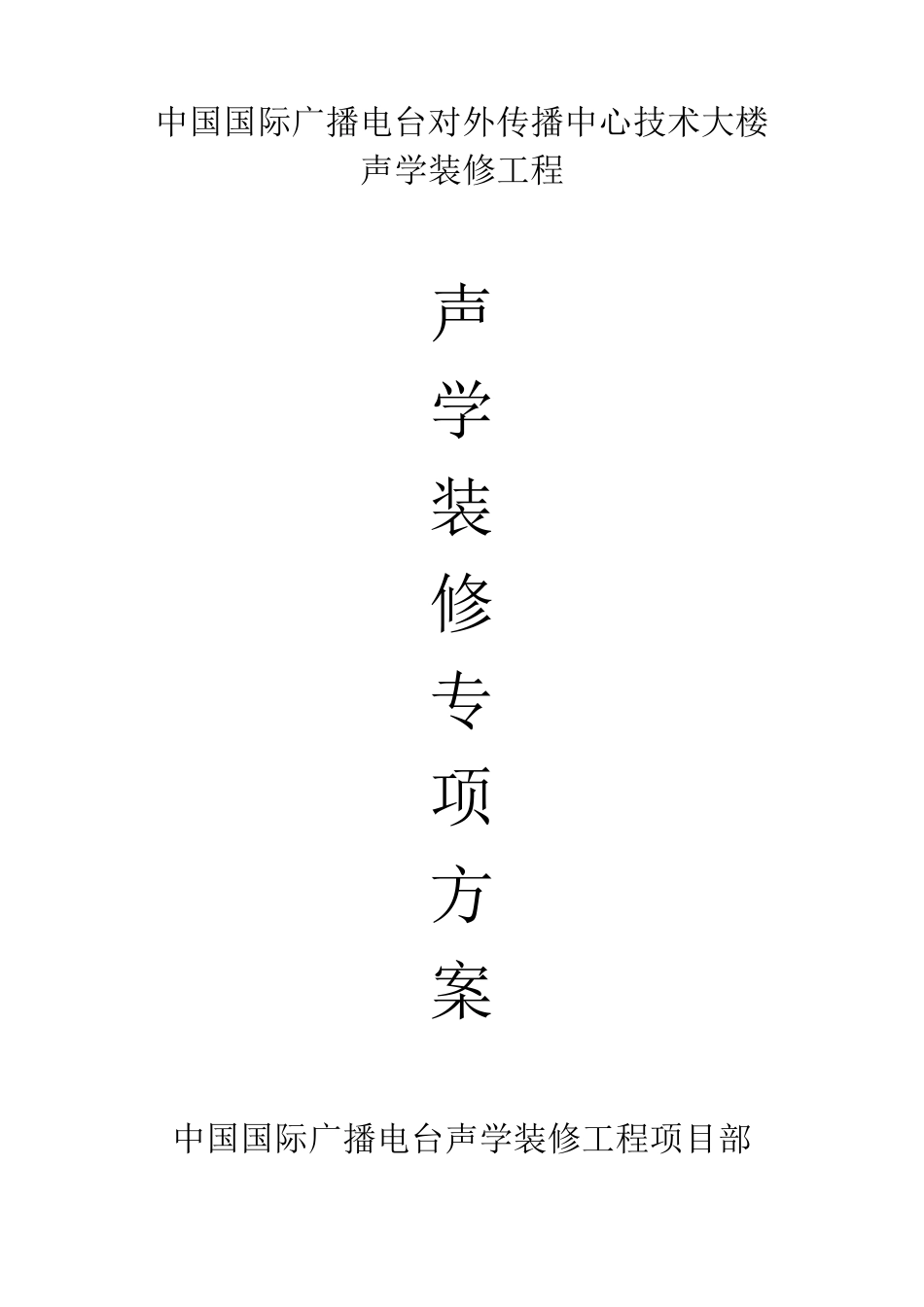

中国国际广播电台对外传播中心技术大楼声学装修工程 声 学 装 修 专 项 方 案 中国国际广播电台声学装修工程项目部 声学装修施工装修专项方案 一、浮筑地坪施工方案 1、使用范围 本工程浮筑地坪
2、施工准备 1）材料要求 本工程采用C20 成品砼、成品隔声减震垫块、50 厚橡胶板、50 厚粗玻璃棉毡、12 厚中密度板、防水卷材、Φ8 线材、10 厚预埋钢板、水泥、黄沙等
2）主要机具 主要机具包括：水准仪、电焊机、型材切割机、圆盘锯，方尺，钢尺，钢水平尺、振动棒、平板振动机，磨光机、刮板等
3）作业条件 （1）安装完地坪内的各种管线
（2）各种材料全部配套备齐
3、工艺流程 测量放线→安放减震垫块、橡胶板及粗玻璃棉毡→铺设密度板并安装隔声墙承重预埋件→防水卷材施工→铺设双向双层Φ 8 钢筋→浇筑100 厚C20 砼压平→20 厚1:2 水泥砂浆找平（如是木地板，需进行基层木工板安装）→铺设装饰面层
4、施工工艺作法 1）测量放线： 根据设计要求，弹出装饰房间的净空尺寸，画出减震垫块的安放位置及与预埋件的安装位置； 2）安放减震垫块、橡胶板及粗玻璃棉毡： 根据测量放线的位置线，沿房间四周安放 50 厚的橡胶板，按300 的间距摆放减震垫块并满铺 50 厚粗玻璃棉毡，密实无缝 隙 3）铺设密度板并安装隔声墙承重预埋件： 满铺 12 厚密度板，并根据放线位置设置套墙承重的预埋件，间距符 合 设计要求

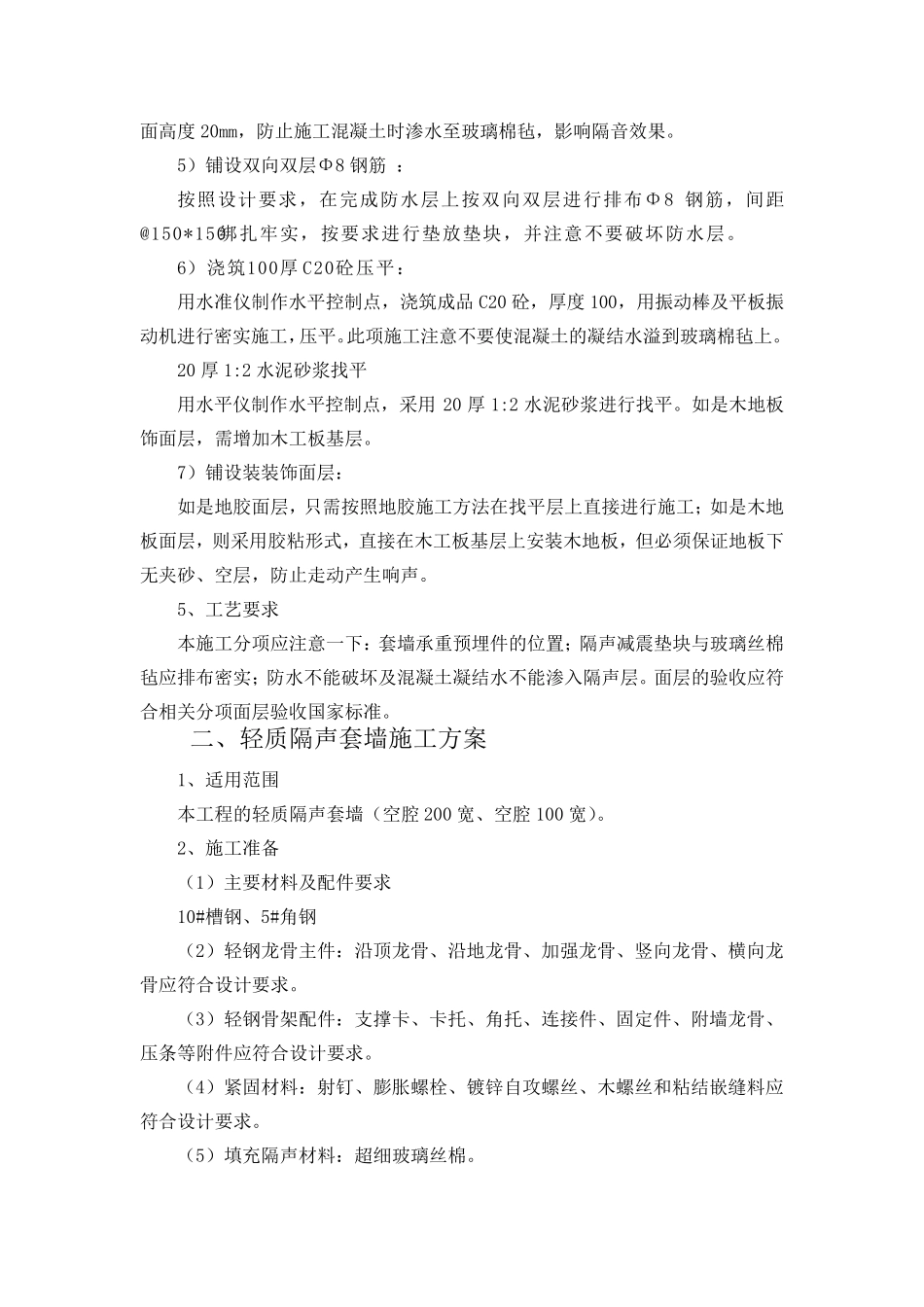

4）防水卷材施工： 采用防水卷材两 层错 缝 铺设，处 理 好 每 道 接 缝 ，施工高 度宜 高 于 混 凝 土 完成面高度20mm，防止施工混凝土时渗水至玻璃棉毡，影响隔音效果
5）铺设双向双层Φ8 钢筋 ： 按照设计要求，在完成防水层上按双向双层进行排布Φ8 钢筋，间距@150*150绑扎牢实，按要求进行垫放垫块，并注意不要破坏防水层
6）浇筑100厚 C2
