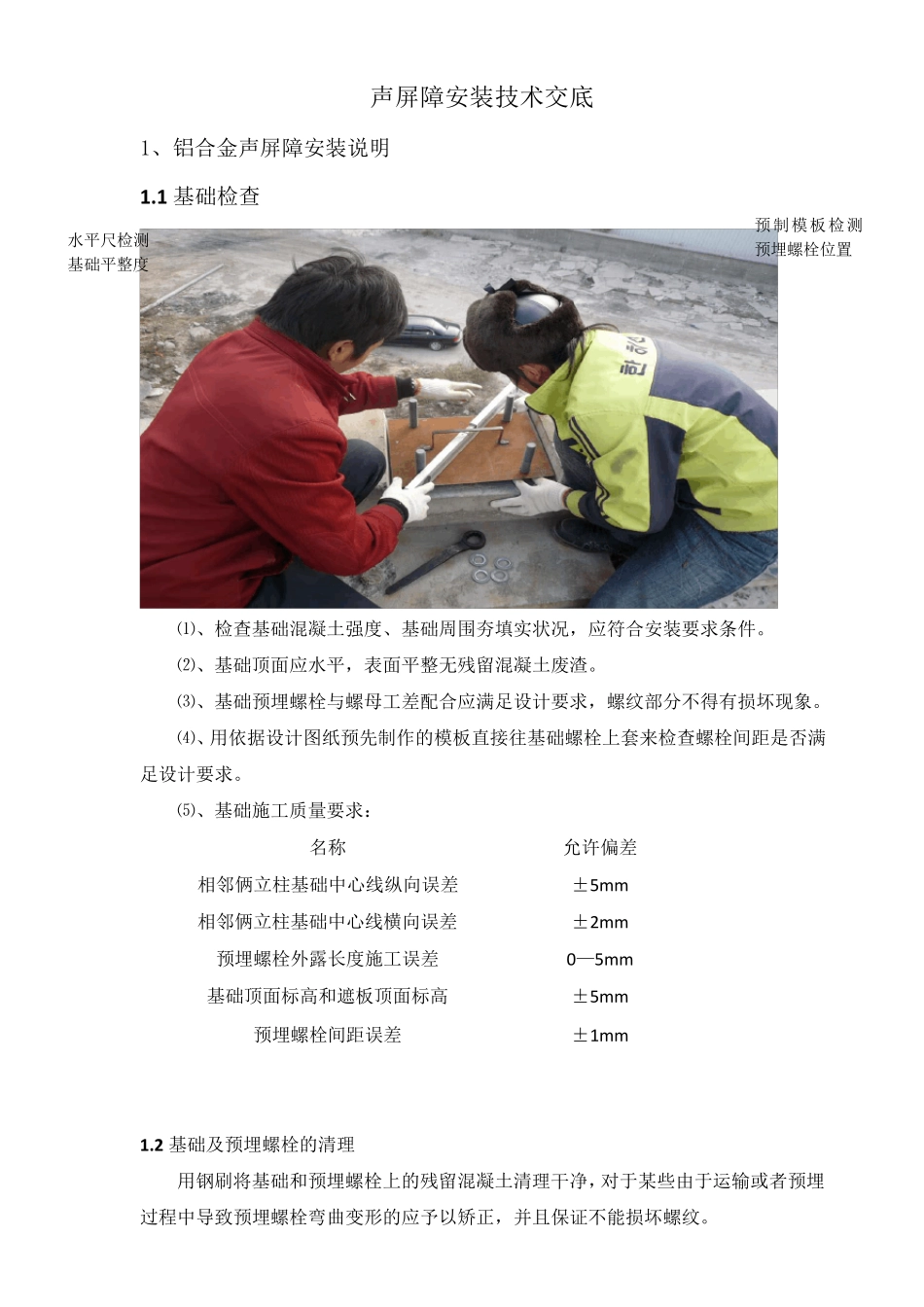

声屏障安装技术交底 1、铝合金声屏障安装说明 1.1 基础检查 ⑴、检查基础混凝土强度、基础周围夯填实状况，应符合安装要求条件。 ⑵、基础顶面应水平，表面平整无残留混凝土废渣。 ⑶、基础预埋螺栓与螺母工差配合应满足设计要求，螺纹部分不得有损坏现象。 ⑷、用依据设计图纸预先制作的模板直接往基础螺栓上套来检查螺栓间距是否满足设计要求。 ⑸、基础施工质量要求： 名称 允许偏差 相邻俩立柱基础中心线纵向误差 ±5m m 相邻俩立柱基础中心线横向误差 ±2m m 预埋螺栓外露长度施工误差 0—5m m 基础顶面标高和遮板顶面标高 ±5m m 预埋螺栓间距误差 ±1m m 1.2 基础及预埋螺栓的清理 用钢刷将基础和预埋螺栓上的残留混凝土清理干净，对于某些由于运输或者预埋过程中导致预埋螺栓弯曲变形的应予以矫正，并且保 证 不能 损坏螺纹。 水平尺 检测基础平整度 预制模板检测预埋螺栓位 置 1.3 薄螺母及橡胶垫圈安装 薄螺母用于调整立柱的水平，待预埋螺栓的螺纹清理干净后，旋上薄螺母，再将预先制作的模板直接往基础螺栓上套，并用水平尺基本调平。调平后安放上橡胶垫圈，准备安装立柱。 1.4 立柱起吊安装 ⑴、安装过程： ① 把声屏障专用吊滚轮卡死，把悬臂转向顺线路方向。 ② 在 H 型立柱顶部吊装孔安装好吊装专用工具，并和专用腕臂吊起吊工具连接好；把立柱吊离地面后，把悬臂转向垂直线路方向。 ③ 施工负责人指挥作业人员稳住立柱根部，对号连接螺栓，轻轻放下。 橡胶垫圈 薄螺母 立柱简易调整工具 立柱底板与预埋螺栓对齐 ④ 作业人员先检查，再安放防松垫圈并队每根螺栓预拧一个螺母，稳住，吊车拖钩。但应使立柱直立，不得向线路侧倾斜。 ⑤ 调整薄螺母，使立柱满足设计的垂直度，在将底板上的两个螺母拧紧。 ⑵、技术要求： ①立柱连接螺栓紧固力矩应符合设计要求。（用扭矩扳手检测）。 ②立柱安装质量要求： 名称 要求 立柱标高 允许偏差±5m m 垂直度偏差 ≤2‰ 相邻立柱中心间距 允许偏差±10m m ⑶、注意事项： ①作业人员必须听从指挥人员的命令，号令统一，分工明确，协调配合。戴好安全帽，避开吊钩。 ②立柱运输中应避免碰撞，造成支柱的防腐层和其他设施的破坏。 ③立柱下落至基础面0.2 米处 ，应暂 停 ，待 扶 立柱的人员将支柱孔 与 地 脚 螺栓对准 后 ，再慢 慢 下落，防止 对 地 脚 螺栓的螺纹 造成损 坏。 ④立柱安装完...
