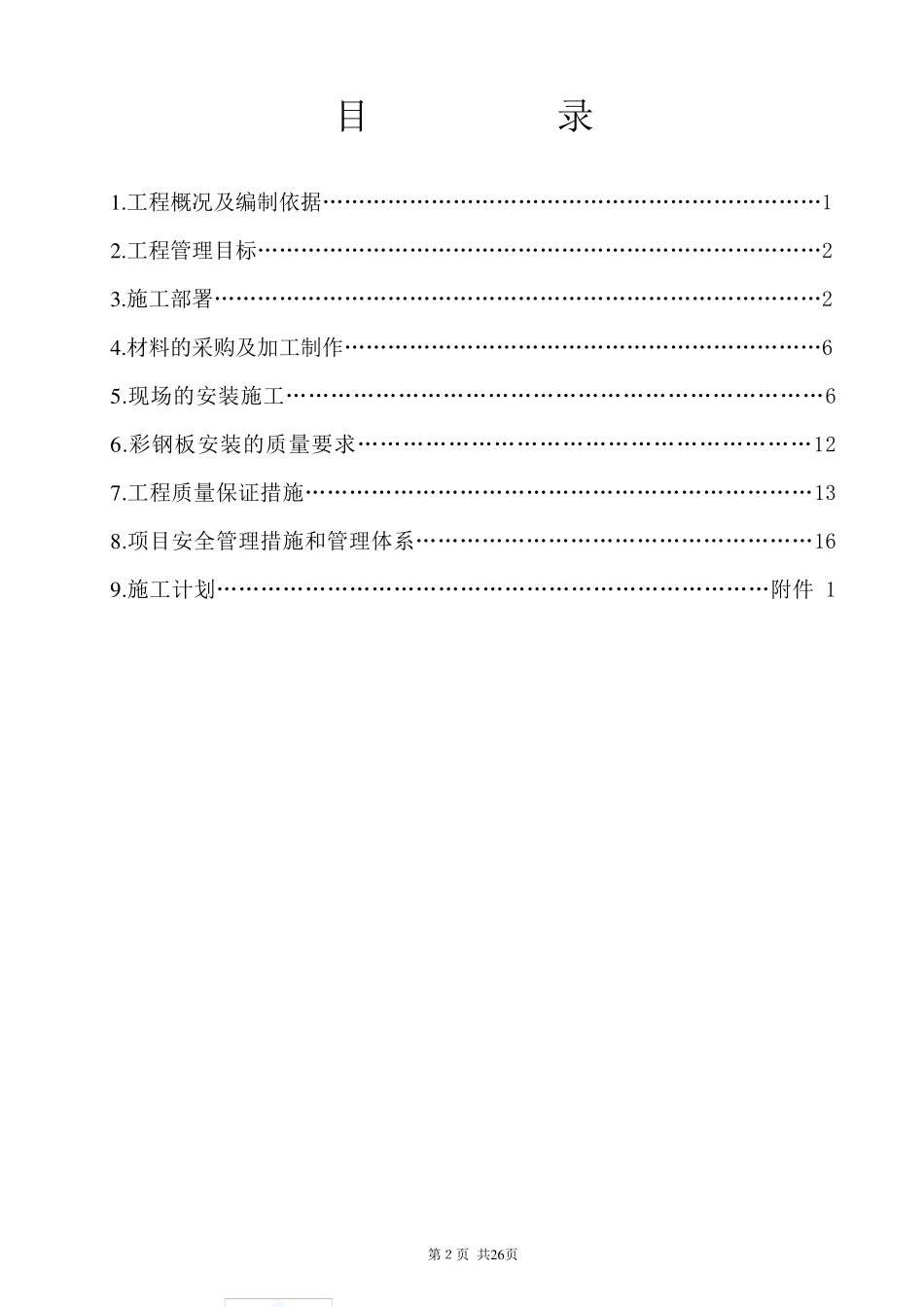

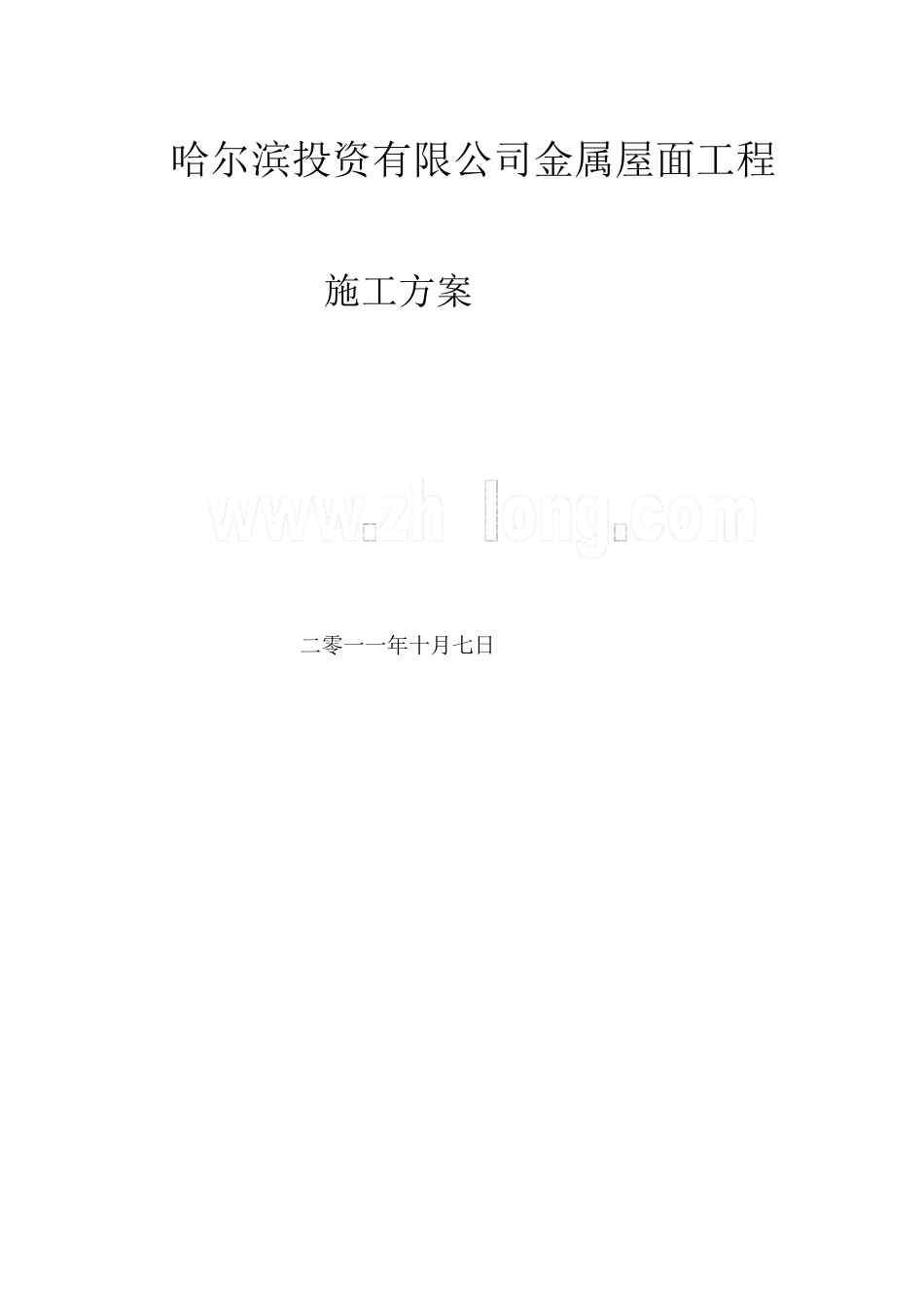

哈尔滨投资有限公司金属屋面工程 施工方案 二零一一年十月七日 第２页共2 6 页 目 录 1 .工程概况及编制依据……………………………………………………………1 2 .工程管理目标……………………………………………………………………2 3 .施工部署…………………………………………………………………………2 4 .材料的采购及加工制作…………………………………………………………6 5 .现场的安装施工………………………………………………………………6 6 .彩钢板安装的质量要求……………………………………………………12 7 .工程质量保证措施……………………………………………………………13 8 .项目安全管理措施和管理体系………………………………………………16 9 .施工计划…………………………………………………………………附件 1 第３页共2 6 页 1 .工程概况及编制依据： 1 .1 .工程概况： 本工程为本工程内容为屋面及墙面区域的安装，其中包括檩条支托及檩条的安装、屋面底板的制作安装、次檩的制作安装、保温棉的铺设、屋面面板的制作安装、天沟的制作安装以及收边件的制作安装。 该工程屋面的面积约5400m2,檩条约45 吨，最长的屋面板约45 米，屋面的标高为15 米。该工程的屋面形状不规则，施工难度较大。 该屋面的彩钢板拟采用BHP 彩钢卷，由钢之杰钢建筑产品有限公司加工成型，上层板采用角驰Ⅲ－760 型，下层板采用Q－900 型；檩条采用C120×50×20×2.5 镀锌檩条；次檩采用Z90×50×15×30×2.5 镀锌檩条；屋面保温棉采用厚度100mm（容重 12Kg/m3）无贴面欧文斯可宁保温棉；天沟采用2.5mm厚不锈钢天沟。 1.2 编制依据： 1.2.1 哈投资金属屋面工程图纸 1.2.2《钢结构设计规范》GB50017-2003 1.2.3《网架结构设计与施工规程》（JBJ71—91） 1.2.4《网架结构工程质量检验评定标准》JGJ78--91 1.2.5《建筑防腐蚀工程质量检验评定标准》GB50224-95 1.2.6《钢结构工程施工及验收规范》GB50205-2001 1.2.7《建筑工程质量检查及验收统一标准》GB50300-2001 1.2.8《建筑施工高处作业安全技术规范》JGJ80-91 1.2.9《建筑施工安全检查标准》JGJ81-2002 1.2.10《上海市建设工程文明施工管理暂行规定》 第 ４ 页共 2 6 页 2 .工 程 管 理 目 标 ： 2 .1 .工 程 工 期 目 标 ： 我 们 技 术 人 员 通 过 对 工 程 各 项 内 容 考 查 ...
