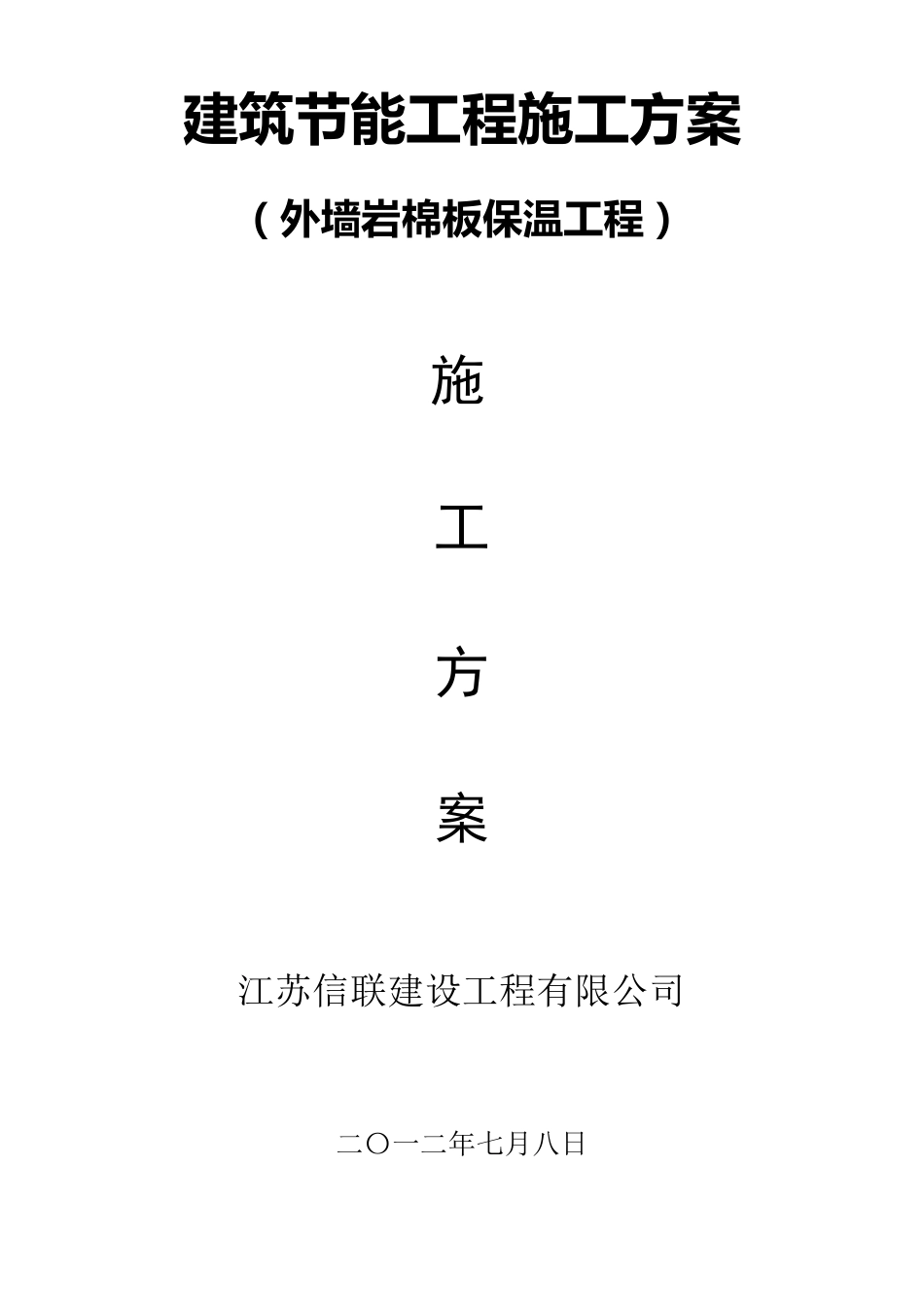

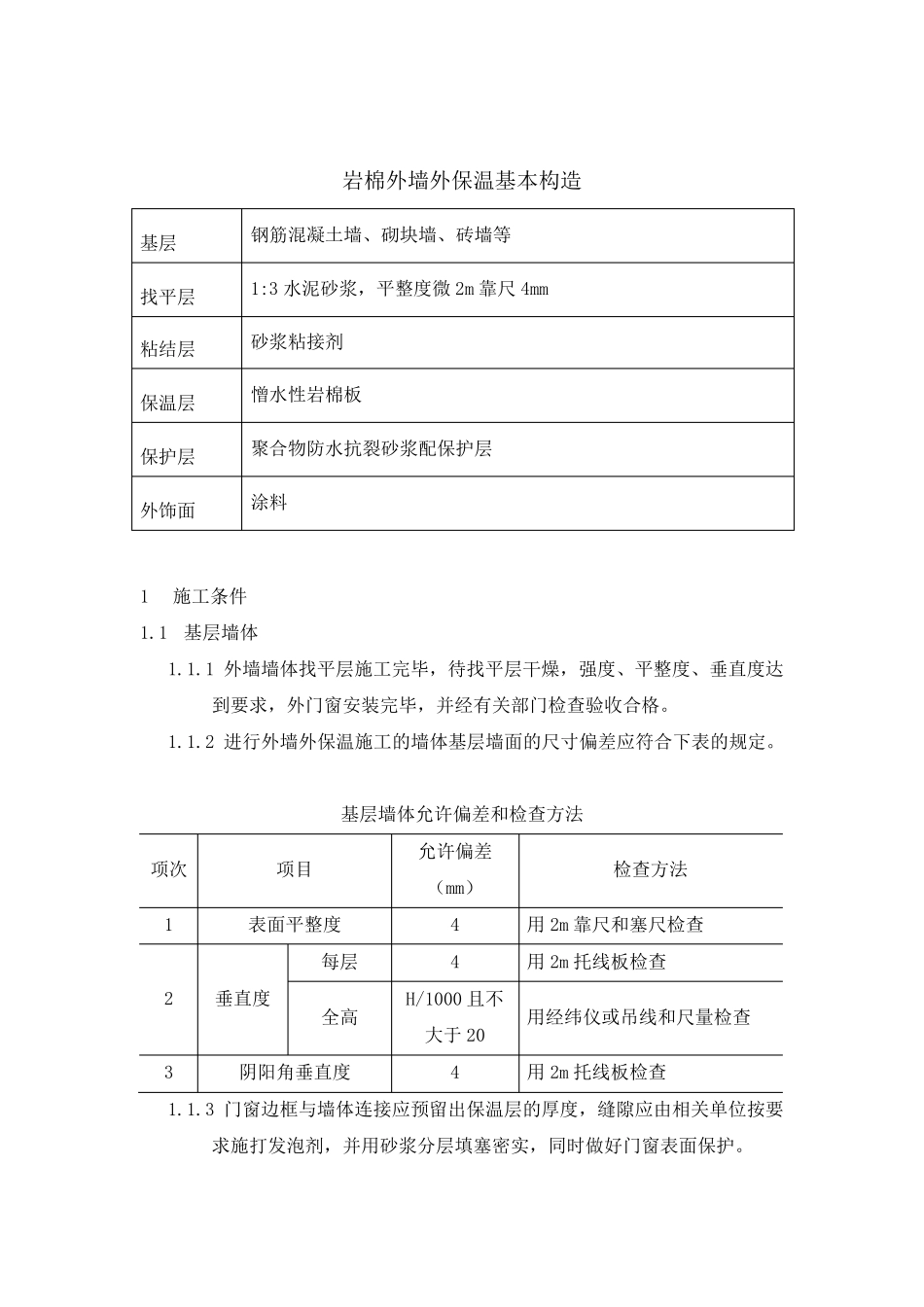

建 筑 节 能 工 程 施 工 方 案 ( 外 墙 岩 棉 板 保温工 程 ) 施 工 方 案 江苏信联建设工程有限公司 二〇一二年七月八日 岩棉外墙外保温基本构造 基层 钢筋混凝土墙、砌块墙、砖墙等 找平层 1:3 水泥砂浆,平整度微 2m 靠尺 4mm 粘结层 砂浆粘接剂 保温层 憎水性岩棉板 保护层 聚合物防水抗裂砂浆配保护层 外饰面 涂料 1 施工条件 1.1 基层墙体 1.1.1 外墙墙体找平层施工完毕,待找平层干燥,强度、平整度、垂直度达到要求,外门窗安装完毕,并经有关部门检查验收合格。 1.1.2 进行外墙外保温施工的墙体基层墙面的尺寸偏差应符合下表的规定。 基层墙体允许偏差和检查方法 项次 项目 允许偏差(mm) 检查方法 1 表面平整度 4 用 2m 靠尺和塞尺检查 2 垂直度 每层 4 用 2m 托线板检查 全高 H/1000 且不大于 20 用经纬仪或吊线和尺量检查 3 阴阳角垂直度 4 用 2m 托线板检查 1.1.3 门窗边框与墙体连接应预留出保温层的厚度,缝隙应由相关单位按要求施打发泡剂,并用砂浆分层填塞密实,同时做好门窗表面保护。 1.1.4 外墙面上的雨水管卡、预埋件、支架和设备穿墙管道等应安装到位,并预留出外保温系统的厚度。对于空调等预留洞应事先装好预埋套管。 1.1.5 外墙外保温施工前,施工脚手架应符合安全规程,与墙面距离宜为30cm以上,以方便施工。 1.2 工量具与机具 1.2.1 主要施工工具——抹子、齿形镘刀、压子、阴阳角抿子、托线板、开槽器、壁纸刀、电动螺丝刀、钢锯条、剪刀、电动搅拌器、塑料搅料桶、冲击钻、电锤、刷子、粗砂纸。 1.2.2 主要测量工具——2m 靠尺、5m 钢卷尺、水平尺、线锤、木工尺。 1.2.3 其它——吊篮或外墙施工脚手架、水平垂直运输工具。 1.3 材料准备 1.3.1 材料应符合第 5 章材料验收、运输和储存的要求,并分类挂牌存放。 1.3.2 岩棉保温板应成包平放,避免阳光直射;岩棉保温板要放在阴凉、通风、干燥处,并注意防雨防潮。 1.4 环境条件 1.4.1 施工现 场 环境温度和墙体 表 面温度在施工及 施工后24 小 时 内 不 得 低于5℃ ,风力 不 大 于5 级 。 1.4.2 夏 季 施工应避免阳光直射,必 要时 在脚手架上搭 设临 时 遮 阳设施,遮挡 墙面。 1.4.3 避免雨天 施工,如 施工中 突 遇 降 雨,应采 取 有 效 遮 盖 措 施,防止 雨水冲刷墙面。 2 施工工艺 1、施工...
