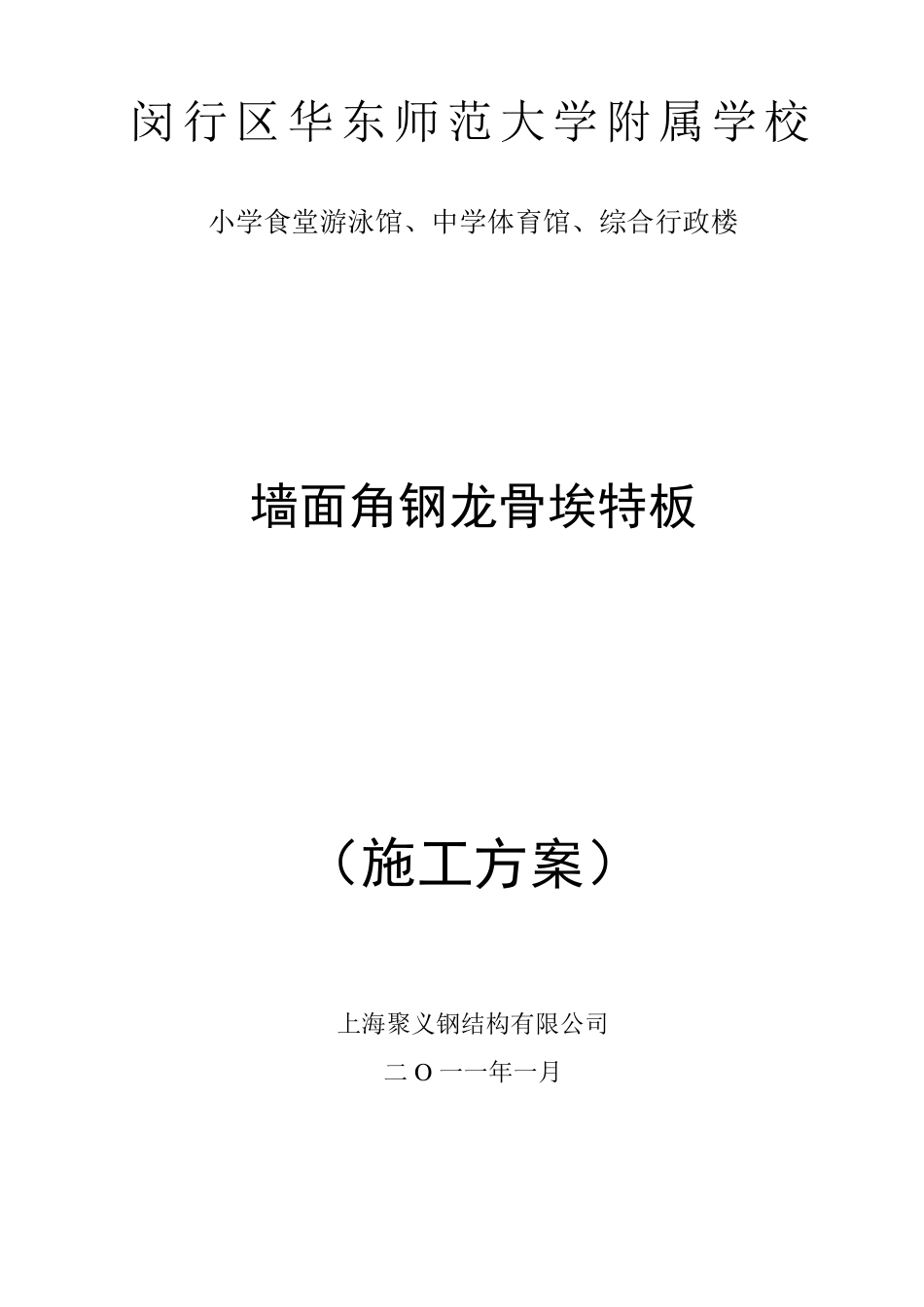

外墙埃特板施工工艺_第1页
1/11

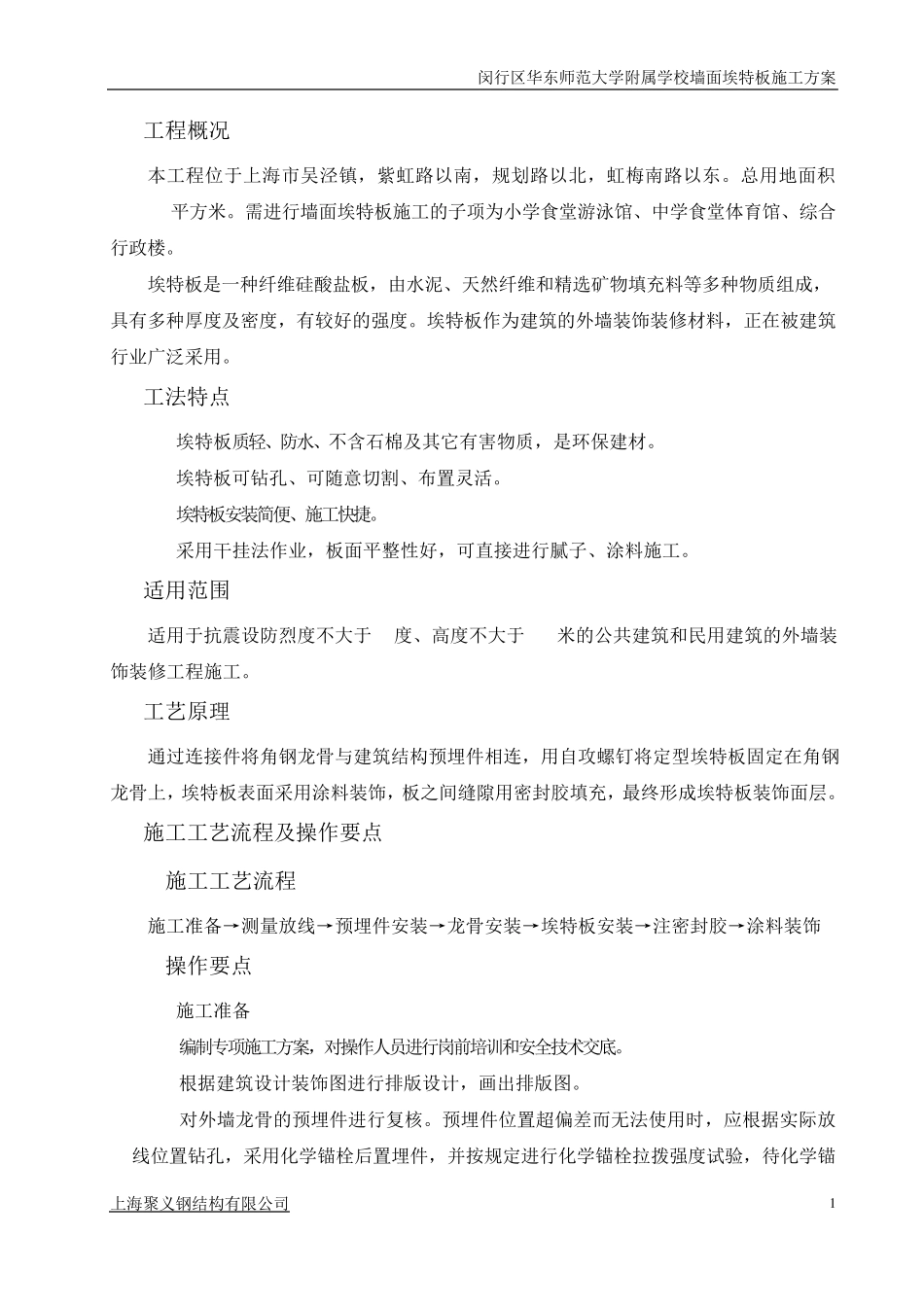

外墙埃特板施工工艺_第2页
2/11

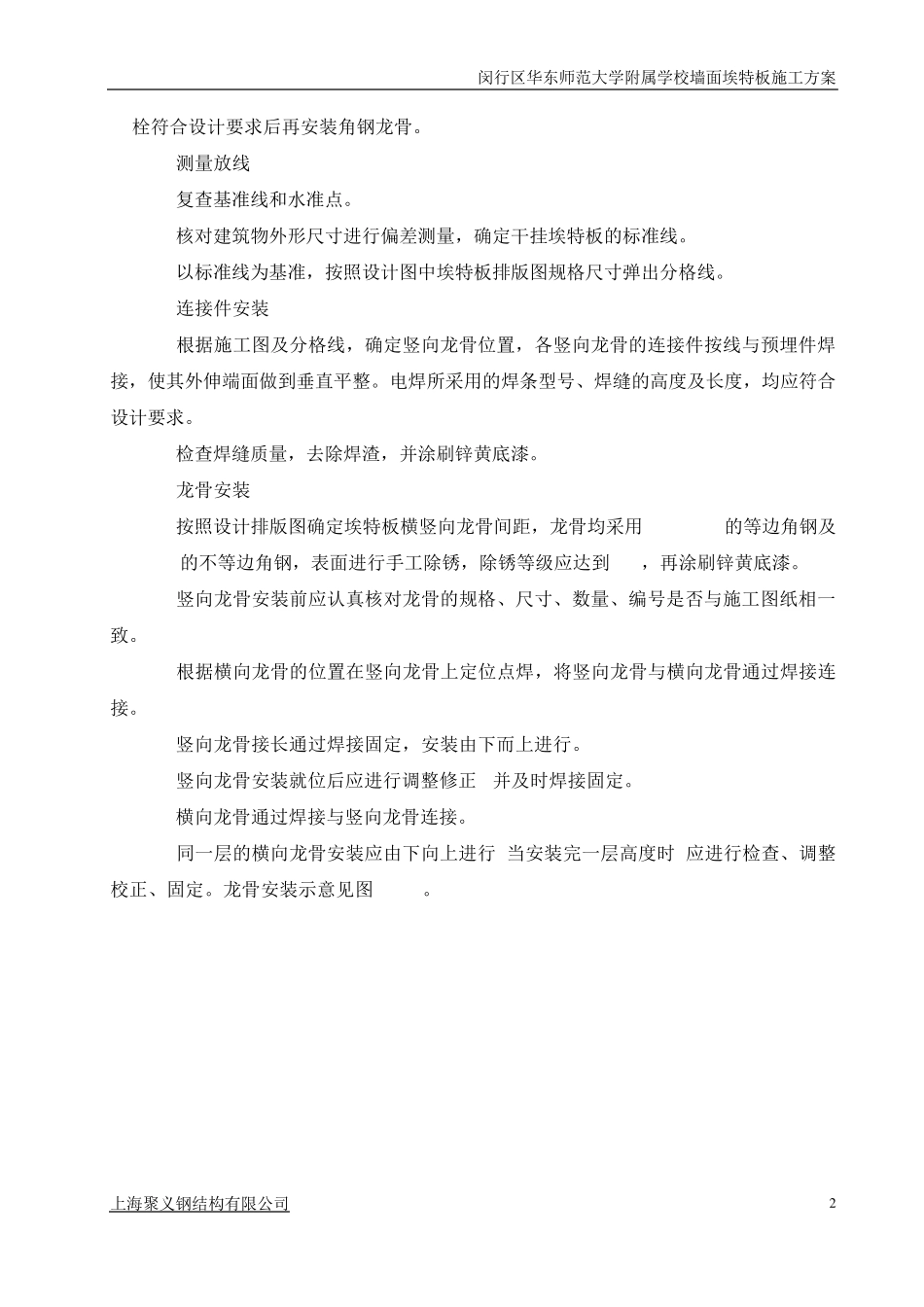

外墙埃特板施工工艺_第3页
3/11
闵行区华东师范大学附属学校 小学食堂游泳馆、中学体育馆、综合行政楼 墙面角钢龙骨埃特板 (施工方案) 上海聚义钢结构有限公司 二 O 一一年一月 闵行区华东师范大学附属学校墙面埃特板施工方案 上海聚义钢结构有限公司 1 1 工程概况 本工程位于上海市吴泾镇,紫虹路以南,规划路以北,虹梅南路以东。总用地面积154017平方米。需进行墙面埃特板施工的子项为小学食堂游泳馆、中学食堂体育馆、综合行政楼。 埃特板是一种纤维硅酸盐板,由水泥、天然纤维和精选矿物填充料等多种物质组成,具有多种厚度及密度,有较好的强度。埃特板作为建筑的外墙装饰装修材料,正在被建筑行业广泛采用。 2 工法特点 2.0.1 埃特板质轻、防水、不含石棉及其它有害物质,是环保建材。 2.0.2 埃特板可钻孔、可随意切割、布置灵活。 2.0.3 埃特板安装简便、施工快捷。 2.0.4 采用干挂法作业,板面平整性好,可直接进行腻子、涂料施工。 3 适用范围 适用于抗震设防烈度不大于 7度、高度不大于 28米的公共建筑和民用建筑的外墙装饰装修工程施工。 4 工艺原理 通过连接件将角钢龙骨与建筑结构预埋件相连,用自攻螺钉将定型埃特板固定在角钢龙骨上,埃特板表面采用涂料装饰,板之间缝隙用密封胶填充,最终形成埃特板装饰面层。 5 施工工艺流程及操作要点 5.1 施工工艺流程 施工准备→测量放线→预埋件安装→龙骨安装→埃特板安装→注密封胶→涂料装饰 5.2 操作要点 5.2.1 施工准备 1 编制专项施工方案,对操作人员进行岗前培训和安全技术交底。 2 根据建筑设计装饰图进行排版设计,画出排版图。 3 对外墙龙骨的预埋件进行复核。预埋件位置超偏差而无法使用时,应根据实际放线位置钻孔,采用化学锚栓后置埋件,并按规定进行化学锚栓拉拨强度试验,待化学锚闵行区华东师范大学附属学校墙面埃特板施工方案 上海聚义钢结构有限公司 2 栓符合设计要求后再安装角钢龙骨。 5.2.2 测量放线 1 复查基准线和水准点。 2 核对建筑物外形尺寸进行偏差测量,确定干挂埃特板的标准线。 3 以标准线为基准,按照设计图中埃特板排版图规格尺寸弹出分格线。 5.2.3 连接件安装 1 根据施工图及分格线,确定竖向龙骨位置,各竖向龙骨的连接件按线与预埋件焊接,使其外伸端面做到垂直平整。电焊所采用的焊条型号、焊缝的高度及长度,均应符合设计要求。 2 检查焊缝质量,去除焊渣,并涂刷锌黄底漆。 5.2.4 龙骨安装 1 按照设计...
