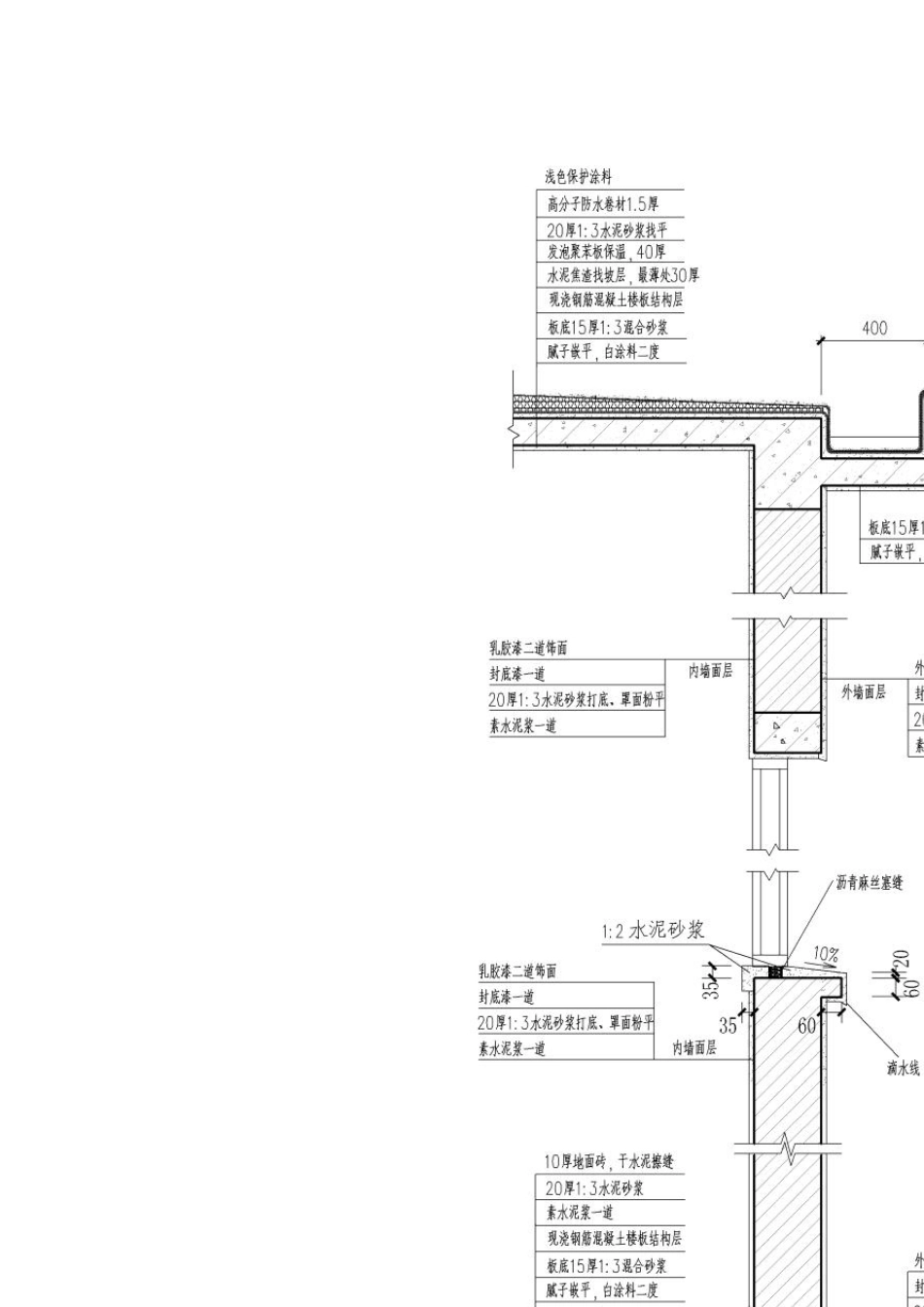

墙身构造设计 作业一 1．设计条件 某三层建筑物（框架结构），外墙采用砖墙(250)，墙上有窗。室内外高差为450mm。采用钢筋混凝土楼板，顶屋为钢筋混凝土平屋顶，卷材防水（带保温层）(P260 檐沟与女儿墙)。 2．设计内容 要求沿外墙窗部位剖切，绘制墙身剖面。重点绘制以下内容（比例为1:25）。 (1) 屋面（P113）及檐沟构造（檐沟形式自己确定）； (2)楼面与外墙、过梁（窗P133）构造； (3)窗台构造(P135)； (4)勒脚(P142)、防潮层(P142-0.06m 20-25 厚 1:2)及地面构造(P107)； (5)明沟或散水(P143)。 (6)踢脚 基本思路：先画各部件和构件，确定尺寸，再加保温防水层和面层（第四篇第四章）。尽量用天正画。 3．图纸要求 用一张 3#图纸完成，图中必须注明具体尺寸，注明所用材料； 要求字体工整，线条粗细分明。 独立完成，A 4 或 A 3 白纸打印，每班顺号集中提交。 (17 周) 图签 3、其他要求 五、时间安排 华中科技大学 土木与力学学院 工 程 名 称 专 业 墙身构造设计 图 别 班 级 图 号 姓 名 日 期 教 师 成 绩 六、参考资料六 主要参考资料: 楼梯构造设计作业二 依据下列条件和要求，设计某住宅的钢筋混凝土双跑楼梯。 一、设计条件 该住宅为三层砖混结构，层高 3.0m，楼梯间开间：2.700米、进深：6.600米。墙体均为 240砖墙，轴线居中，底层设有住宅出入口，室内外高差 600mm。 二、设计内容及深度要求 用 A2图纸一张完成以下内容： 1．楼梯间底层、二层和顶层三个平面图，比例 1:50。 (1)绘出楼梯间墙、门窗、踏步、平台及栏杆扶手等。底层平面图还应绘出室外台阶或坡道、部分散水的投影等。 (2)标注两道尺寸线。 开间方向： 第一道：细部尺寸，包括梯段宽、梯井宽和墙内缘至轴线尺寸； 第二道：轴线尺寸； 进深方向： 第一道：细部尺寸，包括梯段长度、平台深度和墙内缘至轴线尺 寸；第二道：轴线尺寸。 (3) 内部标注楼层和中间平台标高、室内外地面标高，标注楼梯上下行指示线，并注明该层楼梯的踏步数和踏步尺寸。 (4) 注写图名、比例，底层平面图还应标注剖切符号。 2．楼梯间剖面图，比例 1:50 (1)绘出梯段、平台、栏杆扶手，室内外地面、室外台阶或坡道、雨篷以及剖切到投影所见的门窗、楼梯间墙等，剖切到部分用材料图例表示。 (2)标注两道尺寸线 水平方向： 第一道：细部尺寸，包括梯段长度、平台宽度和墙内缘至轴线尺寸。 第二道：轴线尺...
