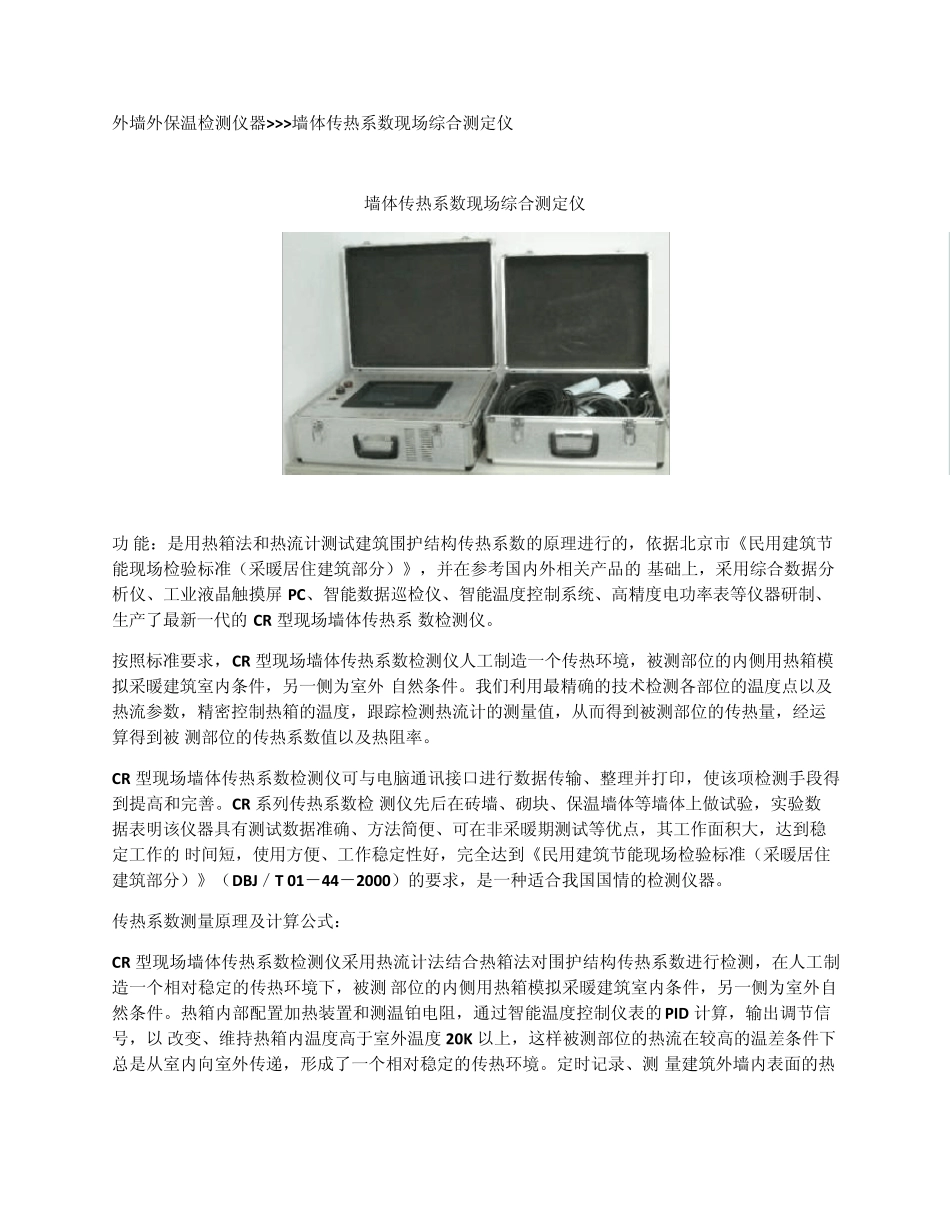

外墙外保温检测仪器>>>墙体传热系数现场综合测定仪 墙体传热系数现场综合测定仪 功 能：是用热箱法和热流计测试建筑围护结构传热系数的原理进行的，依据北京市《民用建筑节能现场检验标准（采暖居住建筑部分）》，并在参考国内外相关产品的 基础上，采用综合数据分析仪、工业液晶触摸屏 PC、智能数据巡检仪、智能温度控制系统、高精度电功率表等仪器研制、生产了最新一代的CR 型现场墙体传热系 数检测仪。 按照标准要求，CR 型现场墙体传热系数检测仪人工制造一个传热环境，被测部位的内侧用热箱模拟采暖建筑室内条件，另一侧为室外 自然条件。我们利用最精确的技术检测各部位的温度点以及热流参数，精密控制热箱的温度，跟踪检测热流计的测量值，从而得到被测部位的传热量，经运算得到被 测部位的传热系数值以及热阻率。 CR 型现场墙体传热系数检测仪可与电脑通讯接口进行数据传输、整理并打印，使该项检测手段得到提高和完善。CR 系列传热系数检 测仪先后在砖墙、砌块、保温墙体等墙体上做试验，实验数据表明该仪器具有测试数据准确、方法简便、可在非采暖期测试等优点，其工作面积大，达到稳定工作的 时间短，使用方便、工作稳定性好，完全达到《民用建筑节能现场检验标准（采暖居住建筑部分）》（DBJ／T 01－44－2000）的要求，是一种适合我国国情的检测仪器。 传热系数测量原理及计算公式： CR 型现场墙体传热系数检测仪采用热流计法结合热箱法对围护结构传热系数进行检测，在人工制造一个相对稳定的传热环境下，被测 部位的内侧用热箱模拟采暖建筑室内条件，另一侧为室外自然条件。热箱内部配置加热装置和测温铂电阻，通过智能温度控制仪表的PID 计算，输出调节信号，以 改变、维持热箱内温度高于室外温度 20K 以上，这样被测部位的热流在较高的温差条件下总是从室内向室外传递，形成了一个相对稳定的传热环境。定时记录、测 量建筑外墙内表面的热流值以及内外表面的温度值，经运算就能得到被测部位的传热系数值以及热阻率。建筑节能检测仪器与技术传热系 围护(墙体)结构传热系数K［W／(m2·K)］通过下列公式计算： q＝∑qin／n ………………………………（1） Rt＝(TiB-TEB)／q …………………………（2） ∧=1/Rt……………………………………（3） K＝1/(1/ai+Rt+1/ ae)………………………（4） 式中qin——测试的热流密度，W/m2； 导热系数检测Rt——热阻，(m2·K) / W，∧——热导率, W/(m2·K)...
