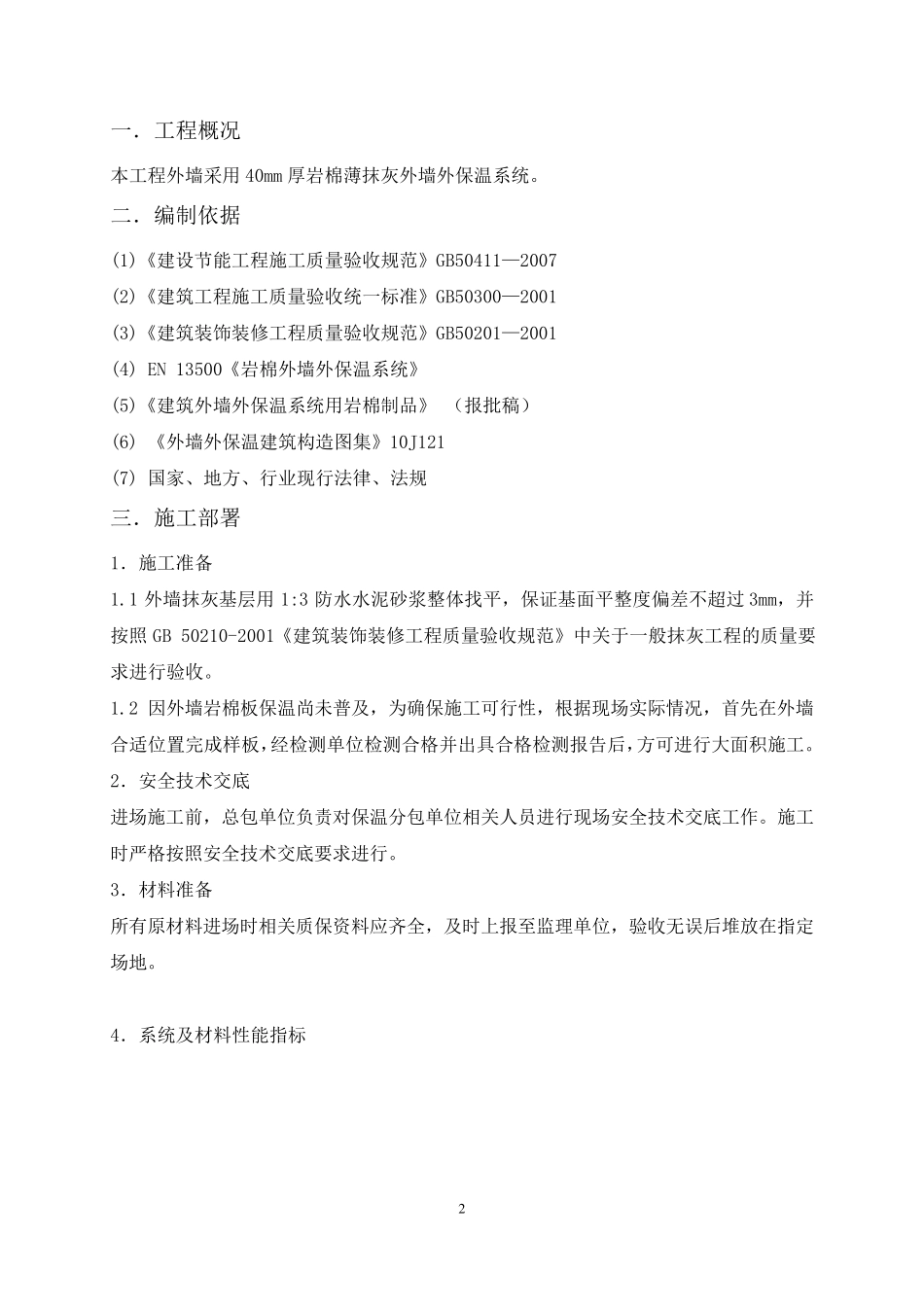

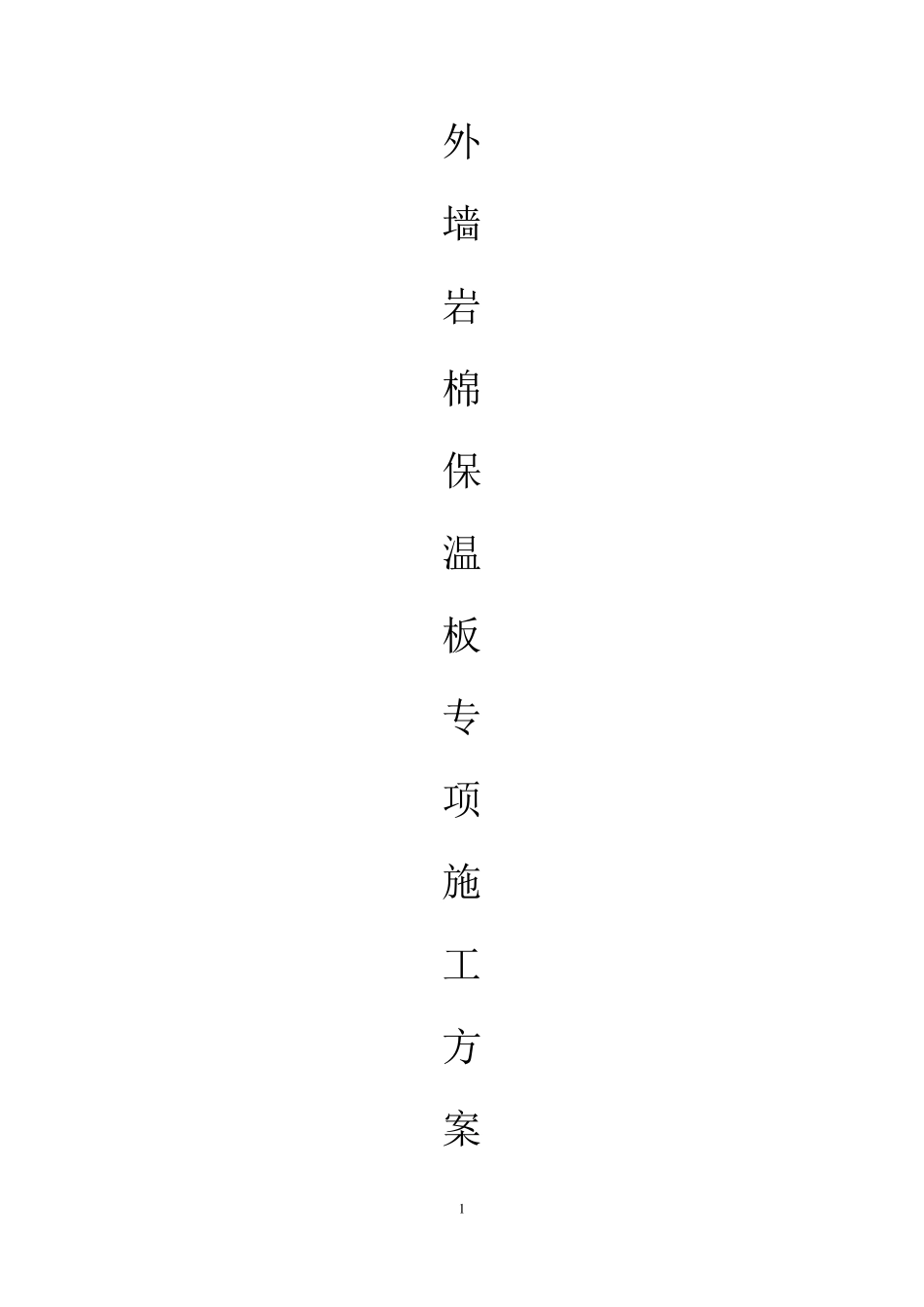

1 外 墙 岩 棉 保 温 板 专 项 施 工 方 案 2 一.工程概况 本工程外墙采用40mm 厚岩棉薄抹灰外墙外保温系统。 二.编制依据 (1)《建设节能工程施工质量验收规范》GB50411—2007 (2)《建筑工程施工质量验收统一标准》GB50300—2001 (3)《建筑装饰装修工程质量验收规范》GB50201—2001 (4) EN 13500《岩棉外墙外保温系统》 (5)《建筑外墙外保温系统用岩棉制品》 (报批稿) (6) 《外墙外保温建筑构造图集》10J121 (7) 国家、地方、行业现行法律、法规 三.施工部署 1.施工准备 1.1 外墙抹灰基层用1:3 防水水泥砂浆整体找平,保证基面平整度偏差不超过 3mm,并按照 GB 50210-2001《建筑装饰装修工程质量验收规范》中关于一般抹灰工程的质量要求进行验收。 1.2 因外墙岩棉板保温尚未普及,为确保施工可行性,根据现场实际情况,首先在外墙合适位置完成样板,经检测单位检测合格并出具合格检测报告后,方可进行大面积施工。 2.安全技术交底 进场施工前,总包单位负责对保温分包单位相关人员进行现场安全技术交底工作。施工时严格按照安全技术交底要求进行。 3.材料准备 所有 原 材料进场时相关质保资 料应 齐 全,及时上 报至 监 理 单位,验收无 误 后堆 放 在指 定场地。 4.系统及材料性能指 标 3 4 抹面胶浆的性能指标 试验项目 性能指标 标准拉伸强度(KPa) (与岩棉) 原强度 ≥80,或破坏在岩棉内 耐水 侵水48h,干燥2h ≥30,或破坏在岩棉内 侵水48h,干燥7d ≥80,或破坏在岩棉内 耐冻融 ≥80,或破坏在岩棉内 抗压强度/抗折强度 ≤3.0 可操作时间 1.5--4.0 四、施工工艺 基层处理(防水砂浆) →配置胶粘剂 →粘贴岩棉板 →安装固定件 →底层抹面砂浆(2遍)→耐碱网格布(2 层) →面层抹面砂浆(1 遍)→保温系统验收→饰面层施工 1.弹控制线、挂基准线 1.1 从最高点排通线,每三层做一个节点,做到墙体垂直; 1.2 根据建筑立面设计和外墙外保温技术要求,在墙面弹出窗水平、垂直控制线等; 1.3 在建筑外墙大角(阴阳角)及其它必要处挂垂直基准线,每个楼层适当位置挂水平线以便控制岩棉板的垂直度和平整度。 5 2.粘结砂浆 2.1 采用专用砂浆搅拌机,把胶粘剂和抹面胶浆粉料按配合比搅拌;搅拌时间不少于5min,搅拌必须充分、均匀,稠度适中; 2.2 拌制砂浆的过程中绝不允许掺加水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加...
