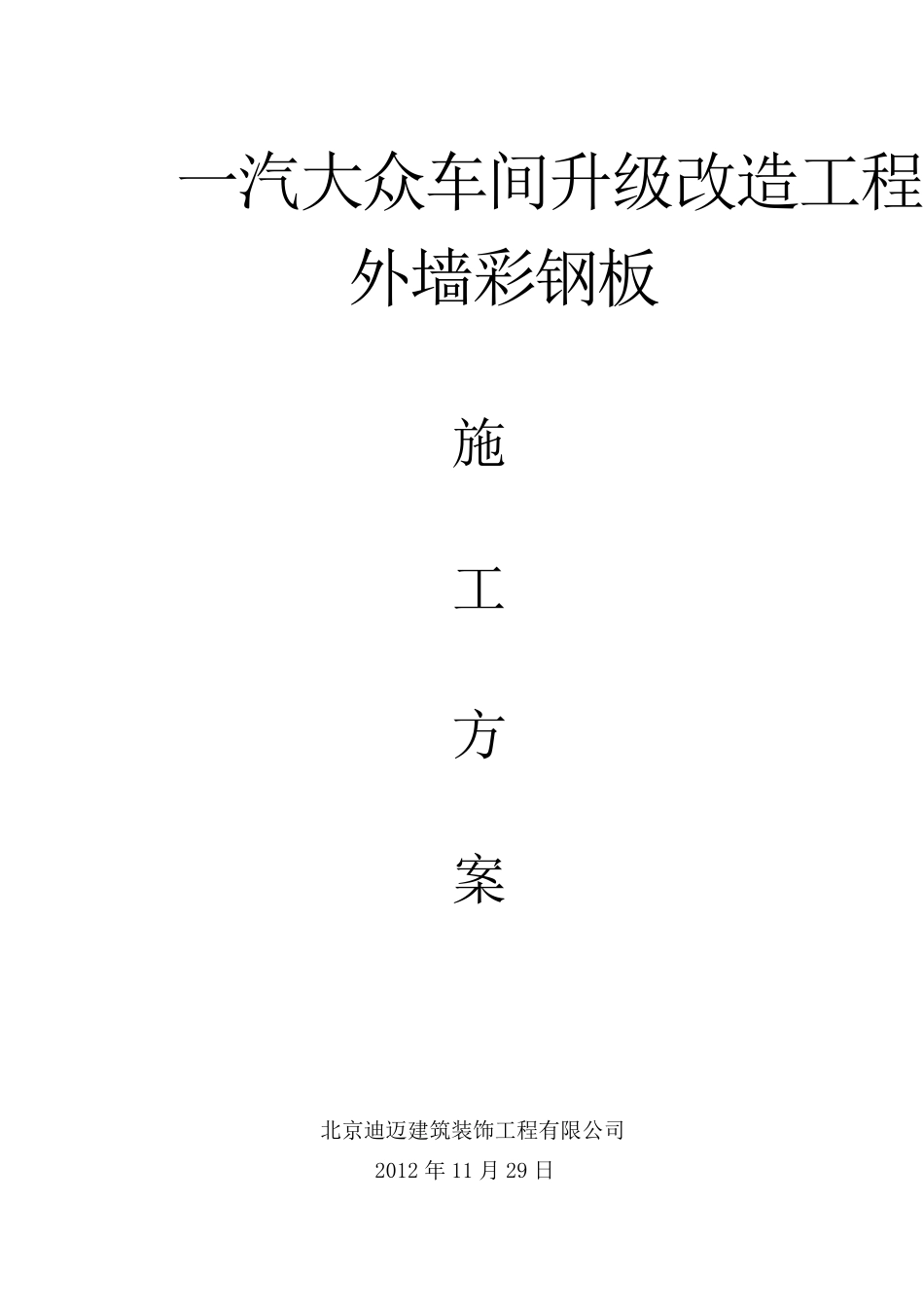

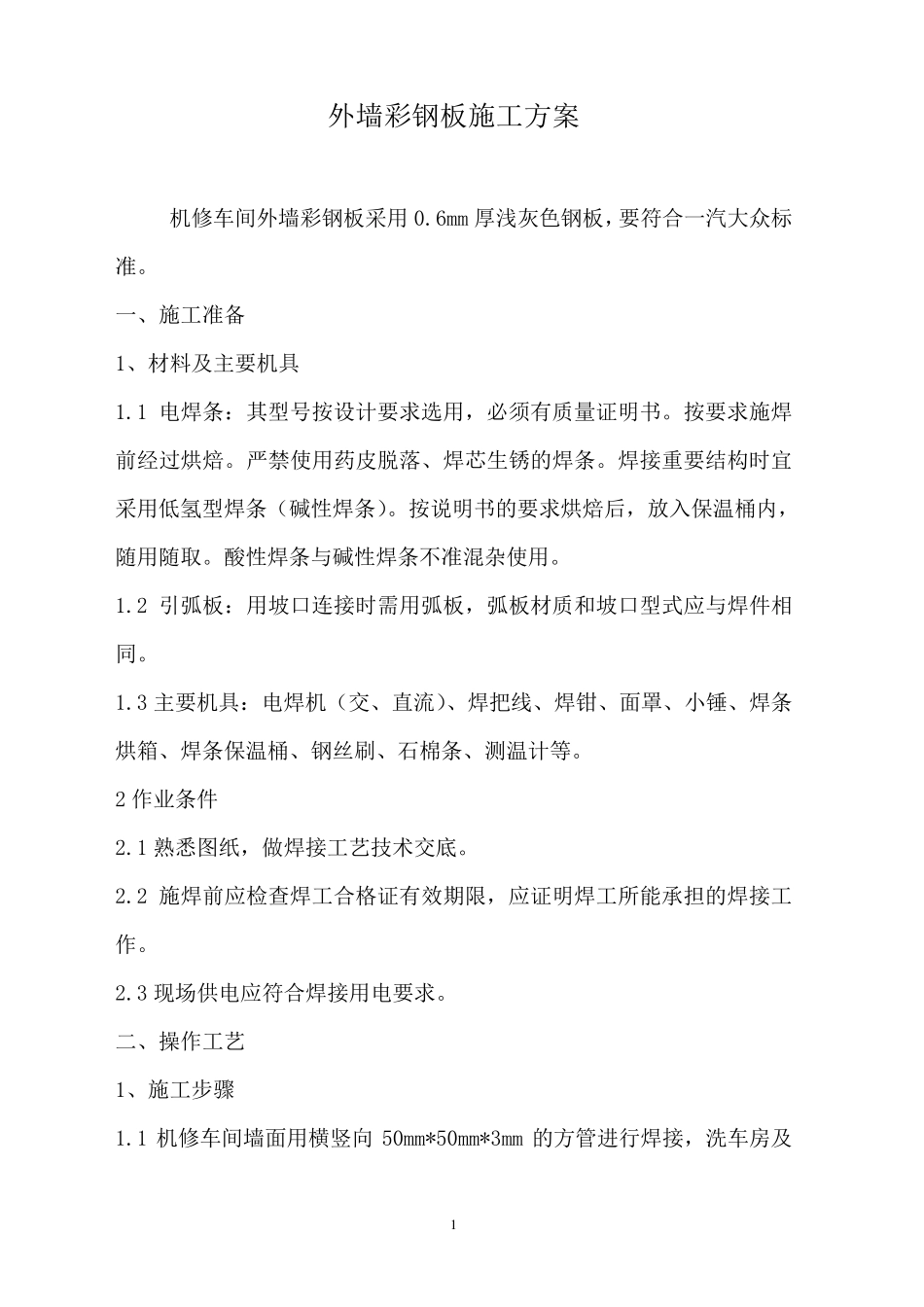

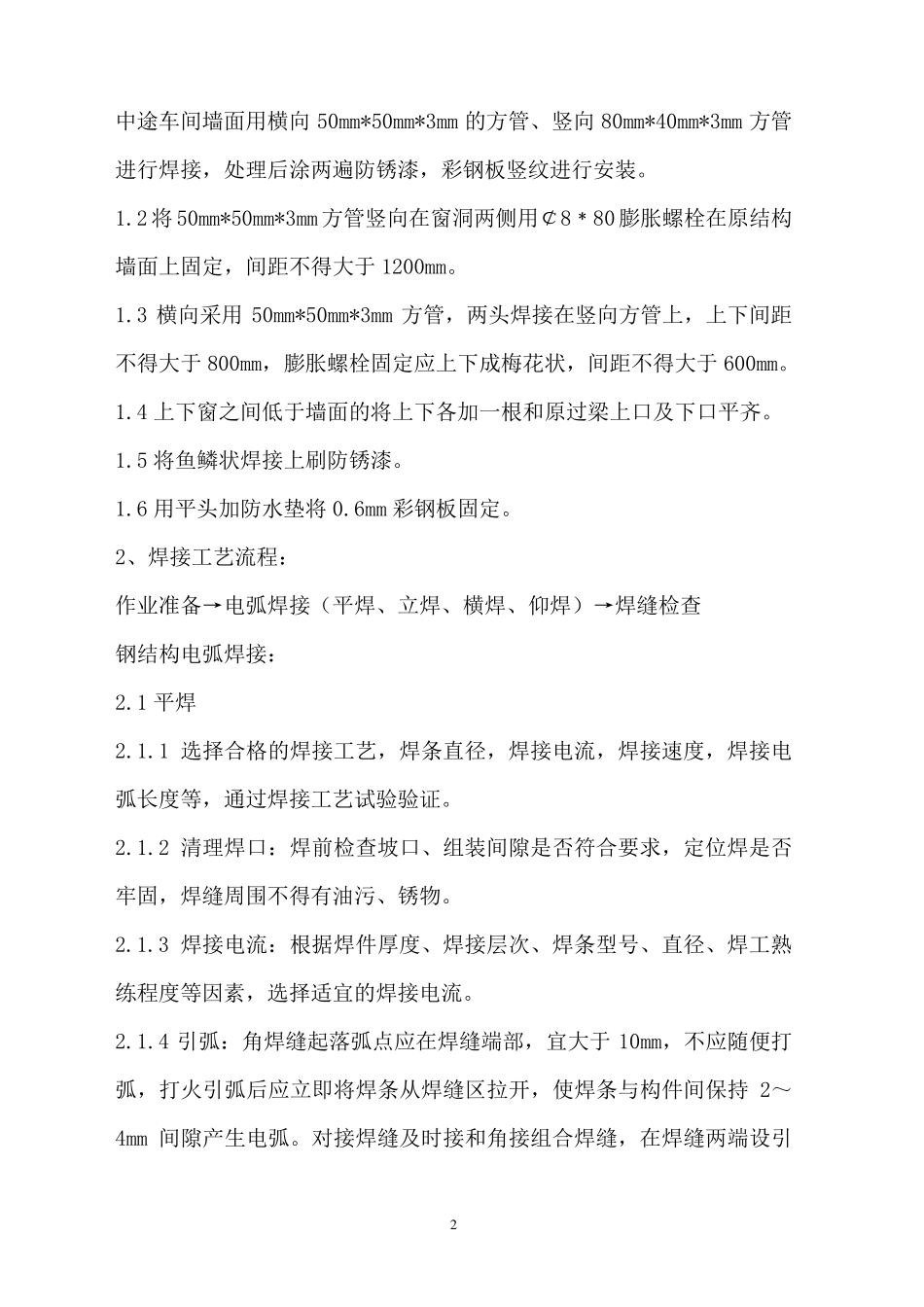

一汽大众车间升级改造工程 外墙彩钢板 施 工 方 案 北京迪迈建筑装饰工程有限公司 2012 年 11 月 29 日 1 外墙彩钢板施工方案 机修车间外墙彩钢板采用0.6mm 厚浅灰色钢板，要符合一汽大众标准。 一、施工准备 1、材料及主要机具 1.1 电焊条：其型号按设计要求选用，必须有质量证明书。按要求施焊前经过烘焙。严禁使用药皮脱落、焊芯生锈的焊条。焊接重要结构时宜采用低氢型焊条（碱性焊条）。按说明书的要求烘焙后，放入保温桶内，随用随取。酸性焊条与碱性焊条不准混杂使用。 1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。 1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。 2 作业条件 2.1 熟悉图纸，做焊接工艺技术交底。 2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。 2.3 现场供电应符合焊接用电要求。 二、操作工艺 1、施工步骤 1.1 机修车间墙面用横竖向50mm*50mm*3mm 的方管 进 行 焊接，洗 车房 及 2 中途车间墙面用横向50mm*50mm*3mm 的方管、竖向80mm*40mm*3mm 方管进行焊接，处理后涂两遍防锈漆，彩钢板竖纹进行安装。 1.2 将50mm*50mm*3mm 方管竖向在窗洞两侧用￠8﹡80 膨胀螺栓在原结构墙面上固定，间距不得大于1200mm。 1.3 横向采用50mm*50mm*3mm 方管，两头焊接在竖向方管上，上下间距不得大于800mm，膨胀螺栓固定应上下成梅花状，间距不得大于600mm。 1.4 上下窗之间低于墙面的将上下各加一根和原过梁上口及下口平齐。 1.5 将鱼鳞状焊接上刷防锈漆。 1.6 用平头加防水垫将0.6mm 彩钢板固定。 2、焊接工艺流程： 作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查 钢结构电弧焊接： 2.1 平焊 2.1.1 选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。 2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。 2.1.3 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。 2.1.4 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从 焊缝区 拉 开 ，使 焊条与 构件间保 持2～4mm 间隙产 生 电弧。对 接焊缝及时 接和角接组合焊缝，在焊缝两端设 引 ...
