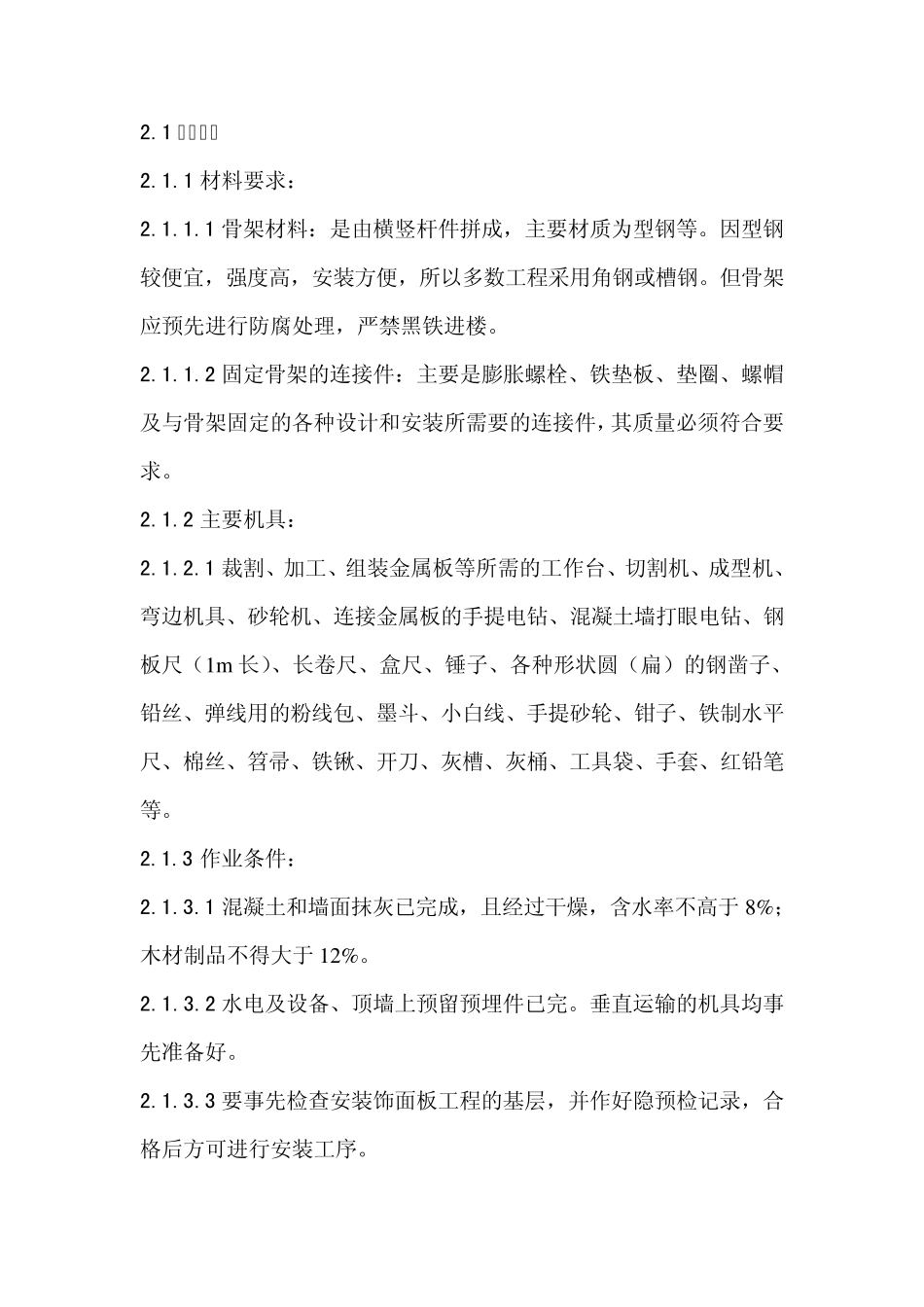

2.1 施工准备 2.1.1 材料要求： 2.1.1.1 骨架材料：是由横竖杆件拼成，主要材质为型钢等。因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。但骨架应预先进行防腐处理，严禁黑铁进楼。 2.1.1.2 固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件，其质量必须符合要求。 2.1.2 主要机具： 2.1.2.1 裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺（1m 长）、长卷尺、盒尺、锤子、各种形状圆（扁）的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制水平尺、棉丝、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。 2.1.3 作业条件： 2.1.3.1 混凝土和墙面抹灰已完成，且经过干燥，含水率不高于 8%；木材制品不得大于 12%。 2.1.3.2 水电及设备、顶墙上预留预埋件已完。垂直运输的机具均事先准备好。 2.1.3.3 要事先检查安装饰面板工程的基层，并作好隐预检记录，合格后方可进行安装工序。 2.1.3.4 外架子（高层多用吊篮或吊架子）应提前支搭和安装好，多层房屋宜选用双排架子或桥架，其横竖杆及拉杆等应离开墙面和门窗口角150～200m m 。架子的步高和支搭要符合施工要求和安全操作规程。 2.1.3.5 对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。大面积施工前应先做样板间，经质检部门鉴定合格后，方可组织班组施工。 2.2 操作工艺 2.2.1 工艺流程： 原则上是自下而上安装墙面。 吊直、套方、找规矩、弹线→固定骨架的连接件→固定骨架→饰面板安装→收口构造 2.2.2 吊直、套方、找规矩、弹线：首先根据设计图纸的要求和几何尺寸，要对镶贴金属饰面板的墙面进行吊直、套方、找规矩并一次实测和弹线，确定饰面墙板的尺寸和数量。 2.2.3 固定骨架的连接件：骨架的横竖杆件是通过连接件与结构固定的，而连接件与结构之间，可以与结构的预埋件焊牢，也可以在墙上打膨胀螺栓。因后一种方法比较灵活，尺寸误差较小，容易保证位置的准确性，因而实际施工中采用的比较多。须在螺栓位置画线按线开孔。 2.2.4 固定骨架：骨架应预先进行防腐处理。安装骨架位置要准确，结合要牢固。安装后应全面检查中心线、表面标高等。对高层建筑外墙，为了保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通。变形缝、沉降缝等应妥善处理。 2...
