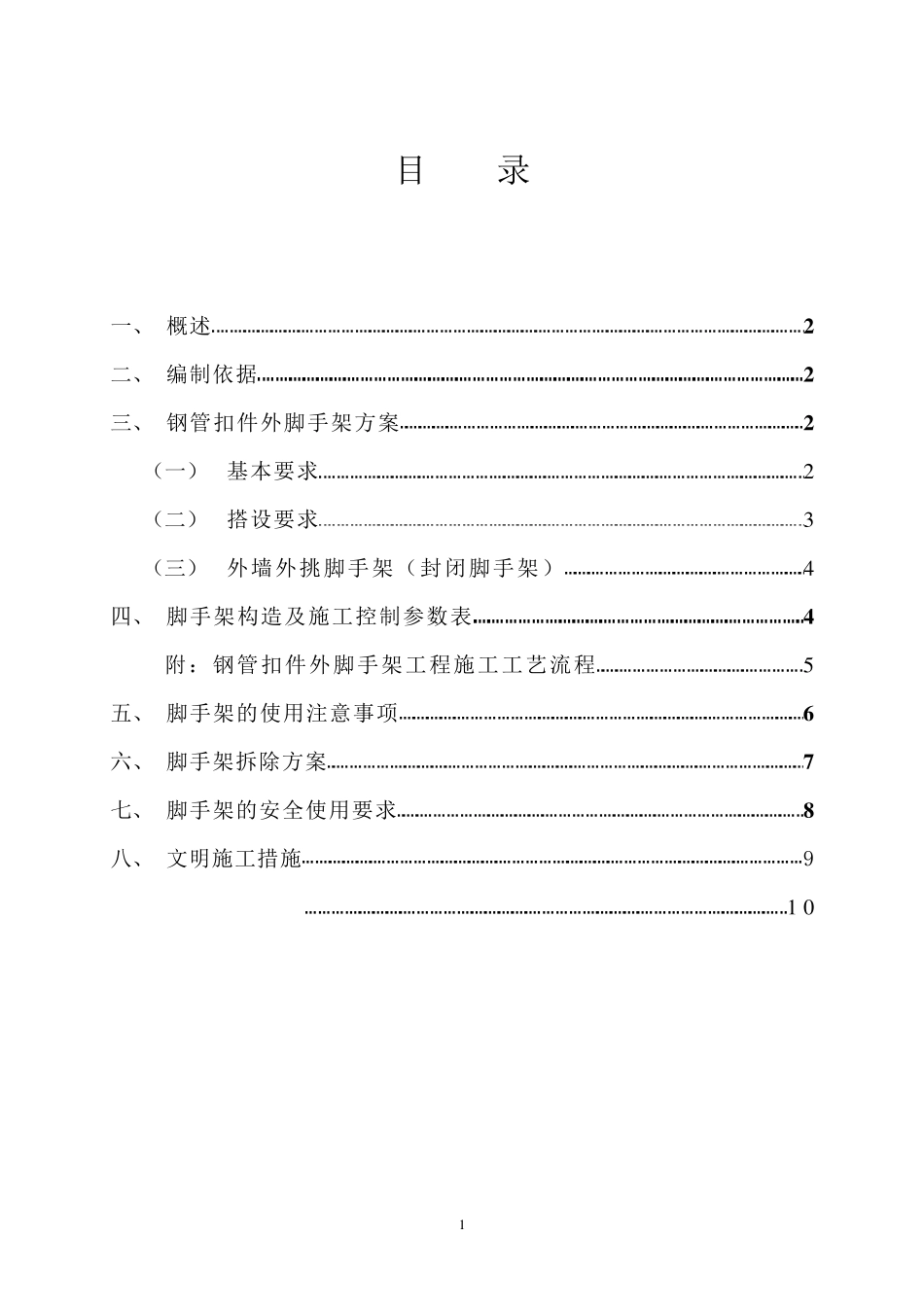

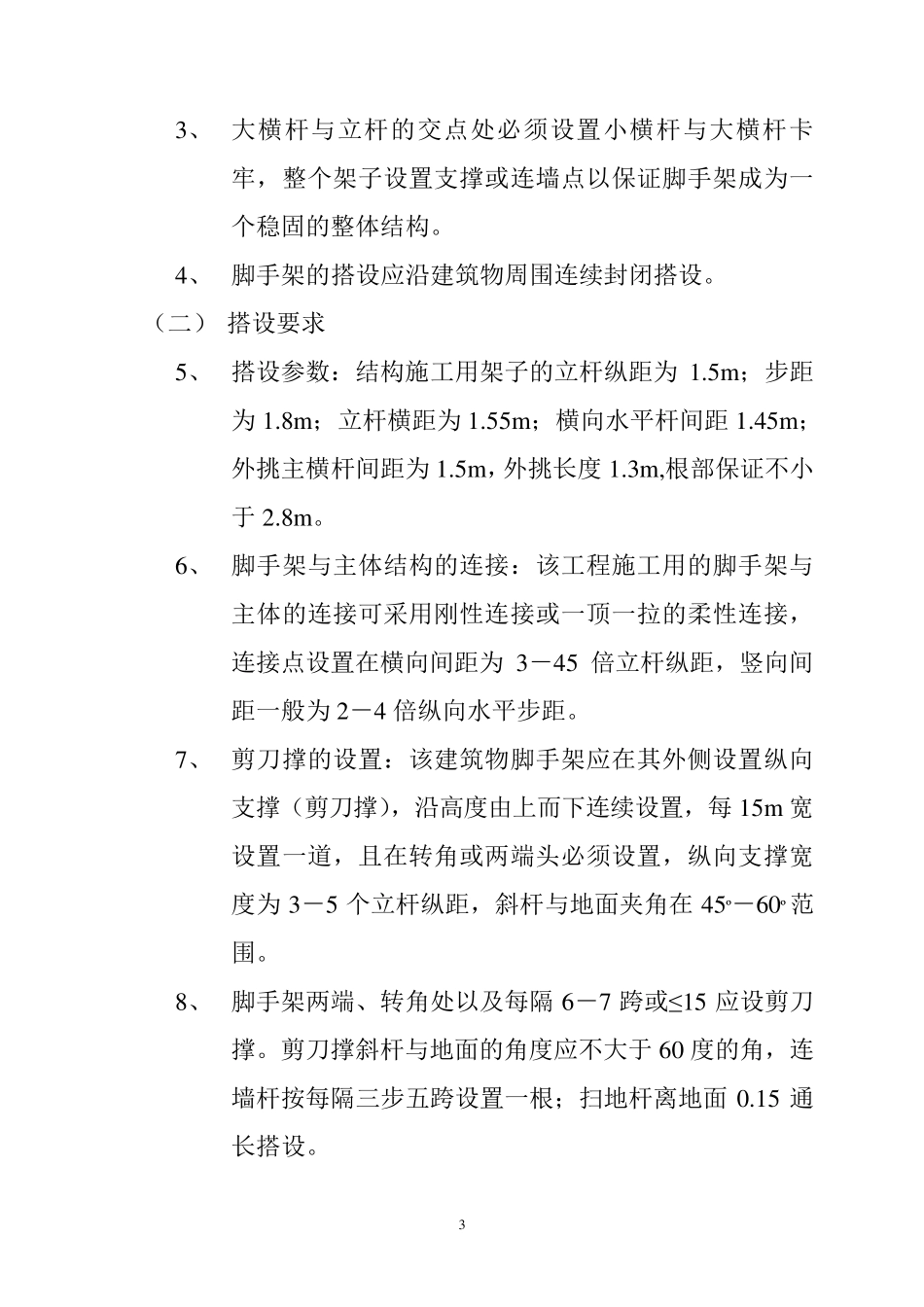

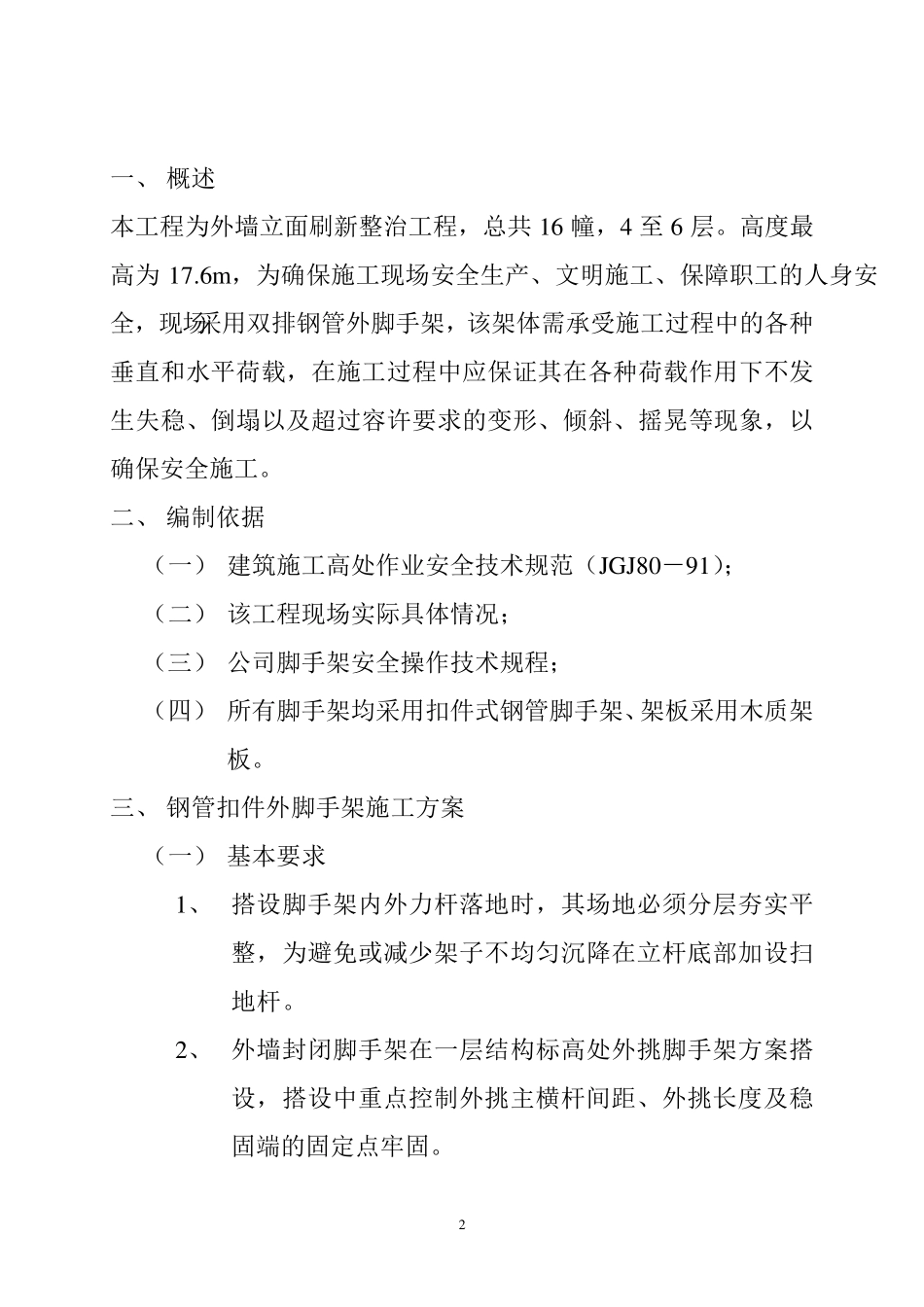

1 目 录 一、 概述 2 二、 编制依据 2 三、 钢管扣件外脚手架方案 2 （一） 基本要求 2 （二） 搭设要求 3 （三） 外墙外挑脚手架（封闭脚手架） 4 四、 脚手架构造及施工控制参数表 4 附：钢管扣件外脚手架工程施工工艺流程 5 五、 脚手架的使用注意事项 6 六、 脚手架拆除方案 7 七、 脚手架的安全使用要求 8 八、 文明施工措施 9 1 0 2 一、 概述 本工程为外墙立面刷新整治工程，总共 16 幢，4 至 6 层。高度最高为 17.6m ，为确保施工现场安全生产、文明施工、保障职工的人身安全，现场采用双排钢管外脚手架，该架体需承受施工过程中的各种垂直和水平荷载，在施工过程中应保证其在各种荷载作用下不发生失稳、倒塌以及超过容许要求的变形、倾斜、摇晃等现象，以确保安全施工。 二、 编制依据 （一） 建筑施工高处作业安全技术规范（JGJ80－91）； （二） 该工程现场实际具体情况； （三） 公司脚手架安全操作技术规程； （四） 所有脚手架均采用扣件式钢管脚手架、架板采用木质架板。 三、 钢管扣件外脚手架施工方案 （一） 基本要求 1、 搭设脚手架内外力杆落地时，其场地必须分层夯实平整，为避免或减少架子不均匀沉降在立杆底部加设扫地杆。 2、 外墙封闭脚手架在一层结 构 标 高处外挑 脚手架方案搭设，搭设中重 点 控 制外挑 主 横 杆间 距 、外挑 长 度及稳固 端 的固 定 点 牢 固 。 3 3、 大横杆与立杆的交点处必须设置小横杆与大横杆卡牢，整个架子设置支撑或连墙点以保证脚手架成为一个稳固的整体结构。 4、 脚手架的搭设应沿建筑物周围连续封闭搭设。 （二） 搭设要求 5、 搭设参数：结构施工用架子的立杆纵距为 1.5m；步距为 1.8m；立杆横距为 1.55m；横向水平杆间距 1.45m；外挑主横杆间距为 1.5m，外挑长度 1.3m,根部保证不小于 2.8m。 6、 脚手架与主体结构的连接：该工程施工用的脚手架与主体的连接可采用刚性连接或一顶一拉的柔性连接，连接点设置在横向间距为 3－45 倍立杆纵距，竖向间距一般为 2－4 倍纵向水平步距。 7、 剪刀撑的设置：该建筑物脚手架应在其外侧设置纵向支撑（剪刀撑），沿高度由上而下连续设置，每 15m 宽设置一道，且在转角或两端头必须设置，纵向支撑宽度为 3－5 个立杆纵距，斜杆与地面夹角在 45º－60º范围。 8、 脚手架两端、转角处以及每隔 6－7 跨或≤15 应设剪刀...
