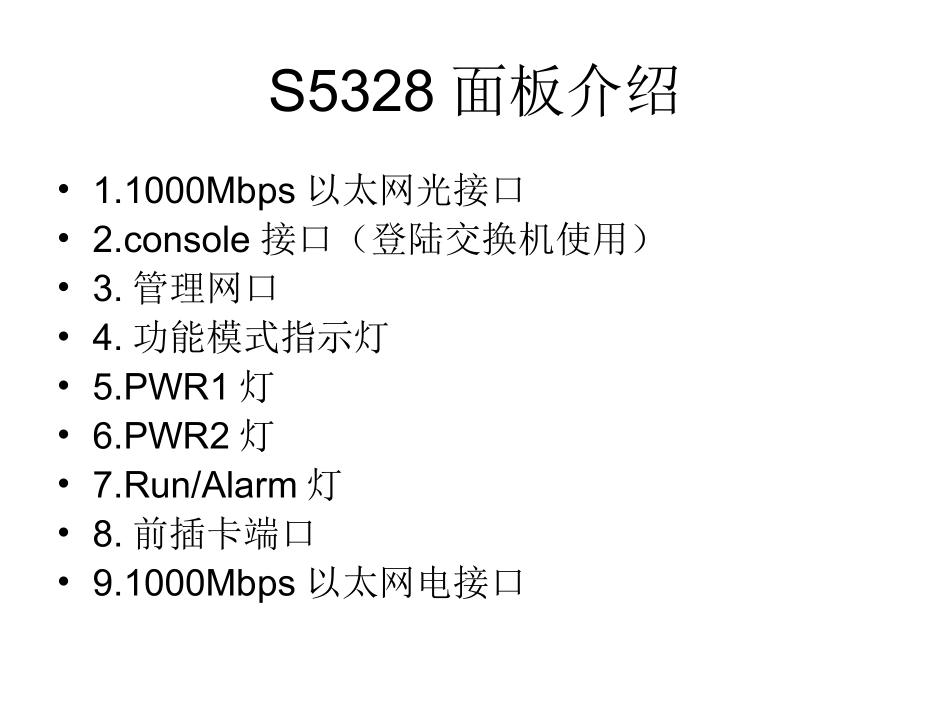

华为系列交换机S5328•S5328:华为S5300系运营级三层汇聚交换机，共有28个端口，其中4个光电复用端口。不支持POE供电，通常安装在基站内，上级联传输设备，下级联热点交换机，主要起汇聚作用。高校使用较多。S5328面板介绍•1.1000Mbps以太网光接口•2.console接口（登陆交换机使用）•3.管理网口•4.功能模式指示灯•5.PWR1灯•6.PWR2灯•7.Run/Alarm灯•8.前插卡端口•9.1000Mbps以太网电接口S3928•S3928:华为S3900系列三层汇聚交换机，28指交换机共有28个可用端口，其中24个电口，4个光口。电口支持POE供电，可以接AP，S3928既可以做汇聚也可以做热点交换机带AP。S2309S2300系列二层热点交换机，其中S2309共有9个可用端口，8个电口，1个光电复用端口。•建议使用光电复用端口（即9口）作为上行口。S2309TP-PWR-EIS2309面板介绍•1：电源指示灯。常绿为正常。•2：系统运行状态灯。绿色闪亮为正常。•3与4口：接口指示灯。绿灯常亮表示有连接，绿灯闪亮表示有数据传输。S2326•S2326共有26个端口，24个电口，2个光电复用端口。支持POE，可为AP供电。一般使用最后两个光电复用端口做上行口。S2326TP-PWR-EIS2326面板介绍•1.电源指示灯。绿色常亮为正常。•3.运行状态灯。绿灯闪亮为正常。•4.模式切换指示灯。通过Console连接交换机通过串口线连接在首次配置交换机或者无法进行带内管理时，用户会使用带外管理方式。如希望通过远程Telnet来访问交换机时，必须首先通过Console给交换机配置一个IP地址，使用交换机随机提供的串口线将PC串口与交换机Console口相连。连接成功后，打开Windows系统自带超级终端。在“名称”处填入打开超级终端的名称，例如把它定义为“Switch”：选择PC机使用的RS-232串口，如连接的是串口1，则选择串口1，点击确定按钮：出现COM1属性，波特率选择“9600”，数据位选择“8”，奇偶校验选择“无”，停止位选择“1”，数据流控制选择“无”；或者直接点击“还原默认值”后，点击确定按钮：出现超级终端配置界面华为S3928交换机常用命令•dispcu：查看交换机所有配置•dispbriint：查看端口Up/Down状态•dispmac-add:查看交换机学到MAC地址•dispcuintvlan：查看交换机的VLAN接口地址(即交换机IP地址)•dispvlan:查看交换机所有vlan•dispvlan4001：查看透传4001的端口华为S2300&S5300系列•discu：查看交换机所有配置•disintbri:查看端口Up/Down状态•dispmac-add:查看交换机学到的MAC地址•dismac-adddyethernet0/0/1:查看交换机该端口下的MAC地址•discuintvlan：查看交换机配置的IP地址•distranver：查看交换机光口收发光功率华为S2300&S5300系列•disvlan4001：查看透传4001的端口•sys：进入配置模式（即方括号模式）•quit:退出，从任何视图下都可使用此命令退出到上级视图•save：从系统视图下（即尖括号模式）执行此命令保存交换机当前所有配置(提示选则Y.)•具体如何配置交换机可以直接写入脚本交换机连接注意事项•1.所有交换机尽量最后一个端口上行•2.S3928级联口：23，24电口和4个光口•3.S2326级联口：23，24电口和2个光口•4.S2309级联口：7，8电口和1个光口•5.S5328级联口：最后一个端口上行，下行至热点交换机的端口从1光口顺序使用•6.接AP的端口从1口顺序使用（不要接2，4，6或1.3.5）交换机连接注意事项•建议交换机不要超过总端口的三分之二。交换机挂接AP过多，会影响交换机的性能，特别是POE供电交换机，会出现供电不稳。•24口的交换机：不要超过14~16个AP。•8口交换机：不要超过6个AP。•不建议级联的交换机过多，级联过多时，一根网线的质量不好，会影响整个一条链上的所有AP下用户使用。华为S23&S53交换机配置脚本•sys////////////////////////////进入配置模式•vlan4001///////////////////////////创建vlan4001•#•aaa//////////////////////////进入aaa视图•local-userhuaweitestpasswordcipherHw@jn123///////创建用户huaweitest密码Hw•local-userhuaweitestprivilegelevel3///////////配置用户huaweitest的级别为3•local-userhuaweitestservice-typetelnet///////////配置huaweitest是telnet服务•#•interfac...
