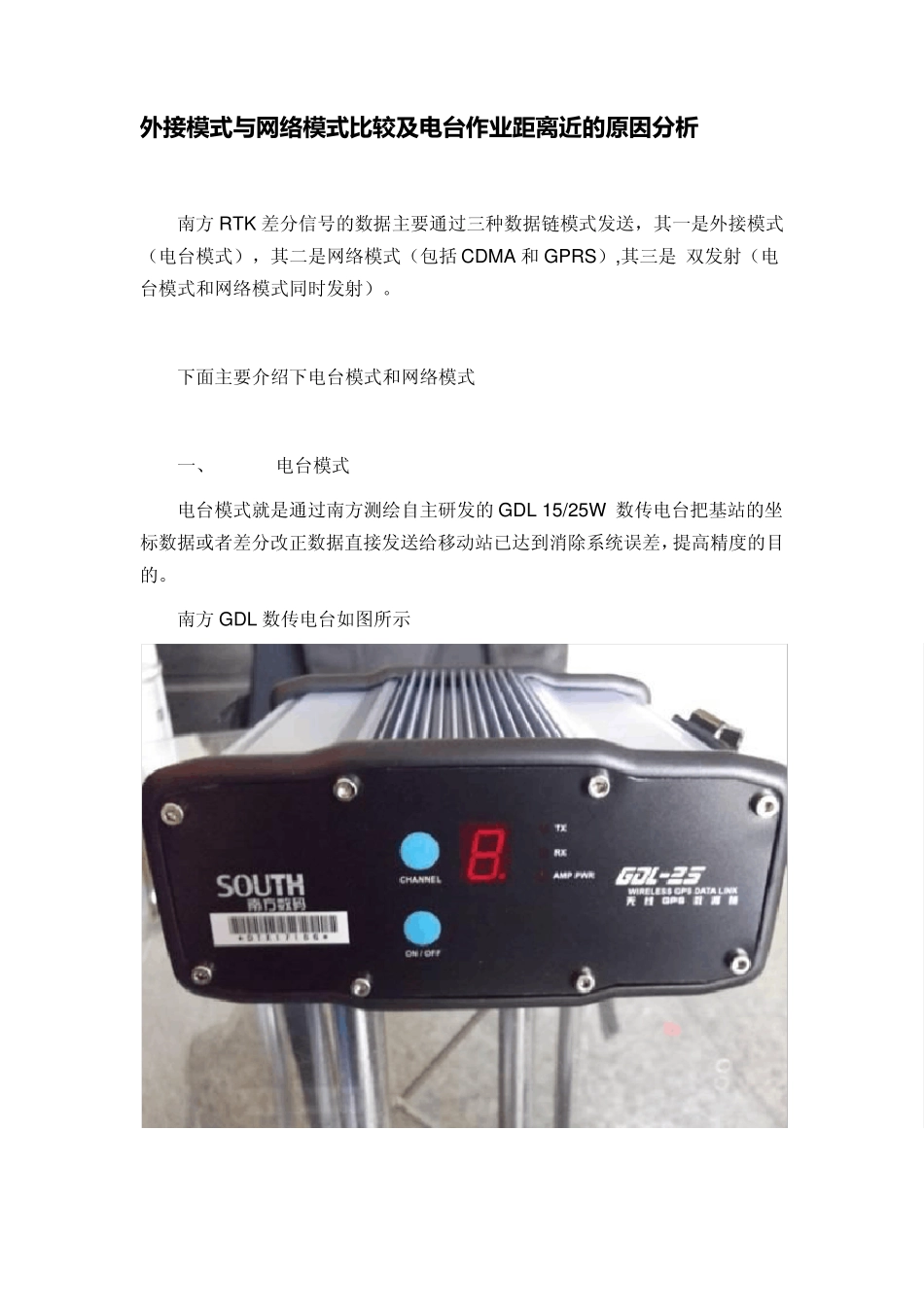

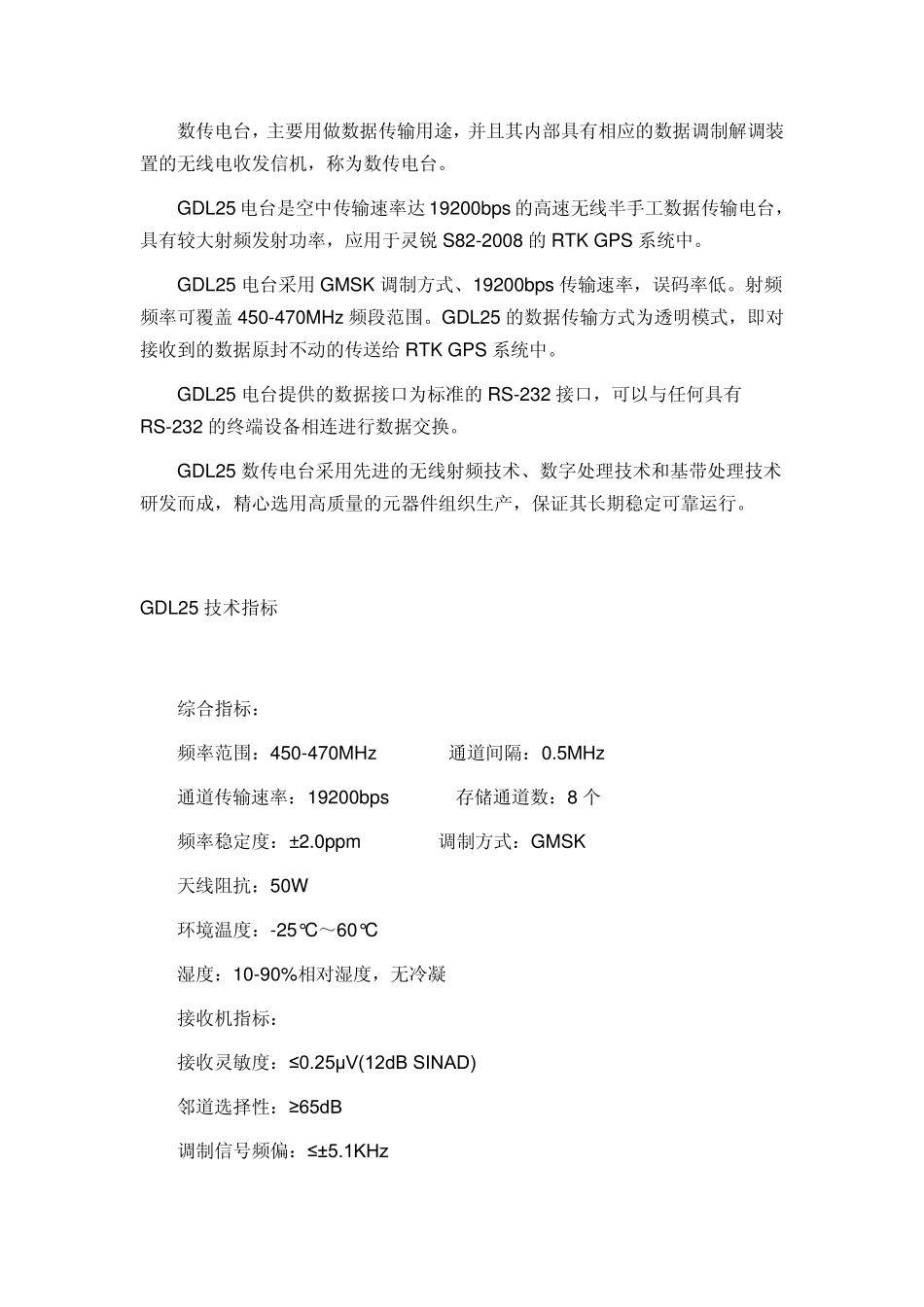

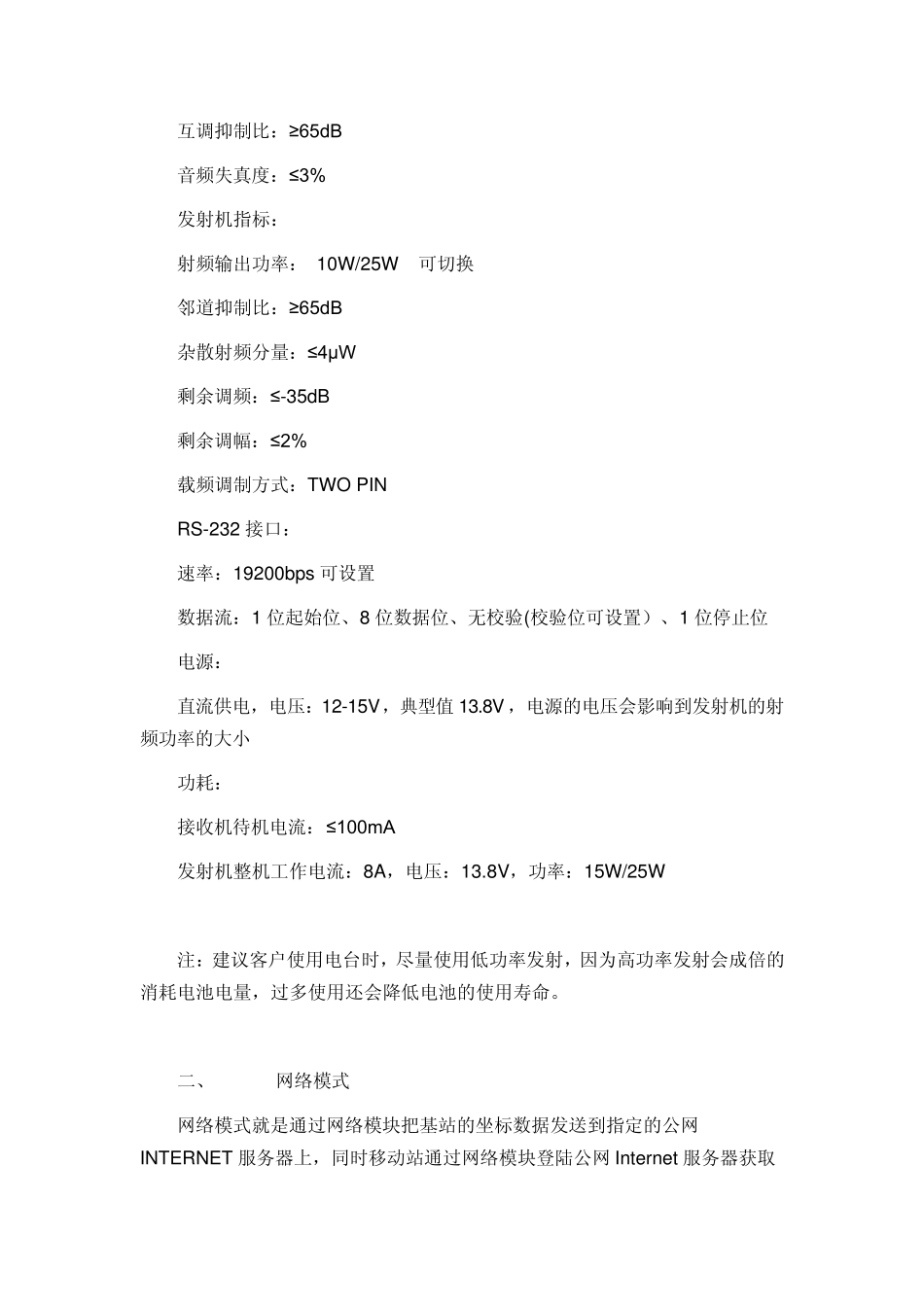

外 接 模 式 与网络模 式 比较及电台作业距离近的原因分析 南方RTK 差分信号的数据主要通过三种数据链模式发送，其一是外接模式（电台模式），其二是网络模式（包括CDMA 和GPRS）,其三是 双发射（电台模式和网络模式同时发射）。 下面主要介绍下电台模式和网络模式 一、 电台模式 电台模式就是通过南方测绘自主研发的GDL 15/25W 数传电台把基站的坐标数据或者差分改正数据直接发送给移动站已达到消除系统误差，提高精度的目的。 南方GDL 数传电台如图所示 数传电台，主要用做数据传输用途，并且其内部具有相应的数据调制解调装置的无线电收发信机，称为数传电台。 GDL25 电台是空中传输速率达19200bps 的高速无线半手工数据传输电台，具有较大射频发射功率，应用于灵锐S82-2008 的RTK GPS 系统中。 GDL25 电台采用GMSK 调制方式、19200bps 传输速率，误码率低。射频频率可覆盖 450-470MHz 频段范围。GDL25 的数据传输方式为透明模式，即对接收到的数据原封不动的传送给 RTK GPS 系统中。 GDL25 电台提供的数据接口为标准的RS-232 接口，可以与任何具有RS-232 的终端设备相连进行数据交换。 GDL25 数传电台采用先进的无线射频技术、数字处理技术和基带处理技术研发而成，精心选用高质量的元器件组织生产，保证其长期稳定可靠运行。 GDL25 技术指标 综合指标： 频率范围：450-470MHz 通道间隔：0.5MHz 通道传输速率：19200bps 存储通道数：8 个 频率稳定度：±2.0ppm 调制方式：GMSK 天线阻抗：50W 环境温度：-25°C～60°C 湿度：10-90%相对湿度，无冷凝 接收机指标： 接收灵敏度：≤0.25μV(12dB SINAD) 邻道选择性：≥ 65dB 调制信号频偏：≤± 5.1KHz 互调抑制比：≥ 65dB 音频失真度：≤3% 发射机指标： 射频输出功率： 10W/25W 可切换 邻道抑制比：≥ 65dB 杂散射频分量：≤4μW 剩余调频：≤-35dB 剩余调幅：≤2% 载频调制方式：TWO PIN RS-232 接口： 速率：19200bps 可设置 数据流：1 位起始位、8 位数据位、无校验(校验位可设置）、1 位停止位 电源： 直流供电，电压：12-15V，典型值 13.8V ，电源的电压会影响到发射机的射频功率的大小 功耗： 接收机待机电流：≤100mA 发射机整机工作电流：8A，电压：13.8V，功率：15W/25W 注：建议客户使用电台时，尽量使用低功率发射，因为高功率发射会成倍的消耗电池电量，过多使用还会降低电池的使用寿...
