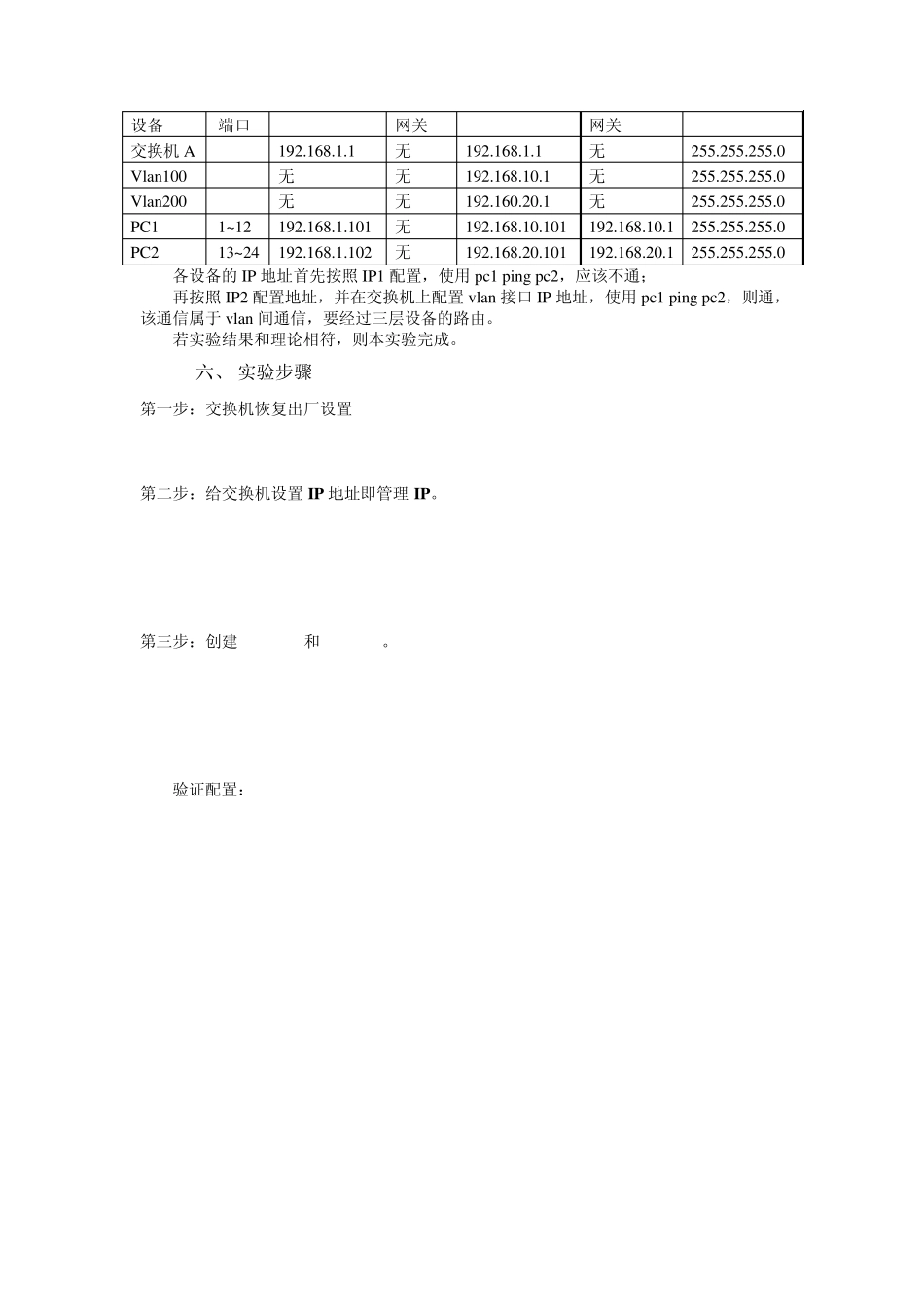

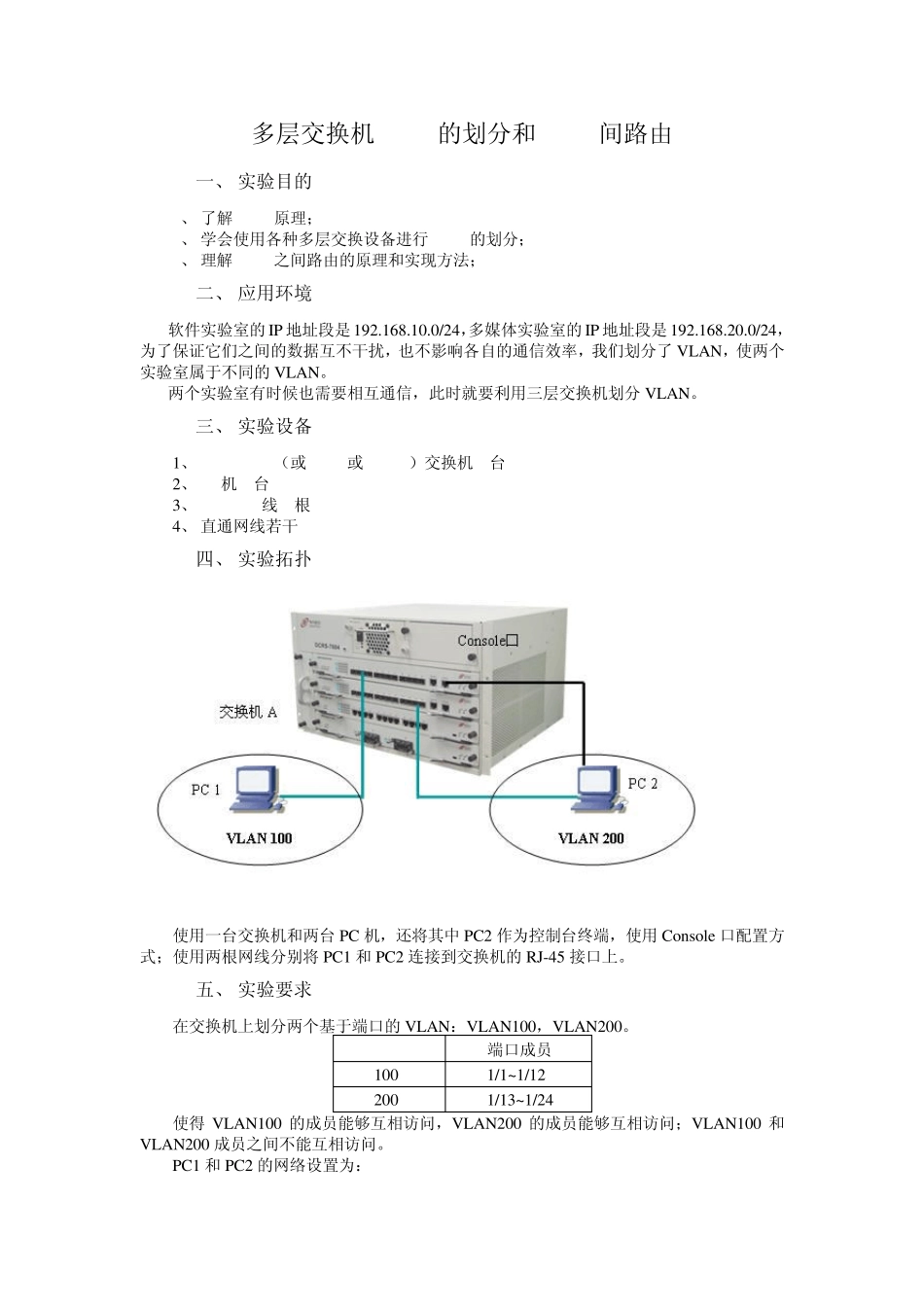

多层交换机VLAN的划分和VLAN间路由 一、 实验目的 1、 了解 VLAN原理； 2、 学会使用各种多层交换设备进行 VLAN的划分； 3、 理解 VLAN之间路由的原理和实现方法； 二、 应用环境 软件实验室的IP 地址段是 192.168.10.0/24，多媒体实验室的IP 地址段是 192.168.20.0/24，为了保证它们之间的数据互不干扰，也不影响各自的通信效率，我们划分了 VLAN，使两个实验室属于不同的VLAN。 两个实验室有时候也需要相互通信，此时就要利用三层交换机划分VLAN。 三、 实验设备 1、 DCRS-7604（或 6804或 5526S）交换机1台 2、 PC机2台 3、 Console线 1根 4、 直通网线若干 四、 实验拓扑 使用一台交换机和两台 PC 机，还将其中 PC2 作为控制台终端，使用 Console 口配置方式；使用两根网线分别将 PC1 和PC2 连接到交换机的RJ-45 接口上。 五、 实验要求 在交换机上划分两个基于端口的VLAN：VLAN100，VLAN200。 VLAN 端口成员 100 1/1~1/12 200 1/13~1/24 使得 VLAN100 的成员能够互相访问，VLAN200 的成员能够互相访问；VLAN100 和VLAN200 成员之间不能互相访问。 PC1 和PC2 的网络设置为： 设备 端口 IP 1 网关1 IP 2 网关2 Mask 交换机A 192.168.1.1 无 192.168.1.1 无 255.255.255.0 Vlan100 无 无 192.168.10.1 无 255.255.255.0 Vlan200 无 无 192.160.20.1 无 255.255.255.0 PC1 1~12 192.168.1.101 无 192.168.10.101 192.168.10.1 255.255.255.0 PC2 13~24 192.168.1.102 无 192.168.20.101 192.168.20.1 255.255.255.0 各设备的IP 地址首先按照IP1 配置，使用pc1 ping pc2，应该不通； 再按照IP2 配置地址，并在交换机上配置vlan 接口IP 地址，使用pc1 ping pc2，则通，该通信属于vlan 间通信，要经过三层设备的路由。 若实验结果和理论相符，则本实验完成。 六、 实验步骤 第一步：交换机恢复出厂设置 switch#set default switch#write switch#reload 第二步：给交换机设置IP 地址即管理IP 。 switch#config switch(Config)#interface vlan 1 switch(Config-If-Vlan1)#ip address 192.168.1.1 255.255.255.0 switch(Config-If-Vlan1)#no shutdown switch(Config-If-Vlan1)#exit switch(Config)#exit 第三步：创建 vlan100和vlan200。 switch(Config)# switch(Config)#vlan 100 switch(Config-...
