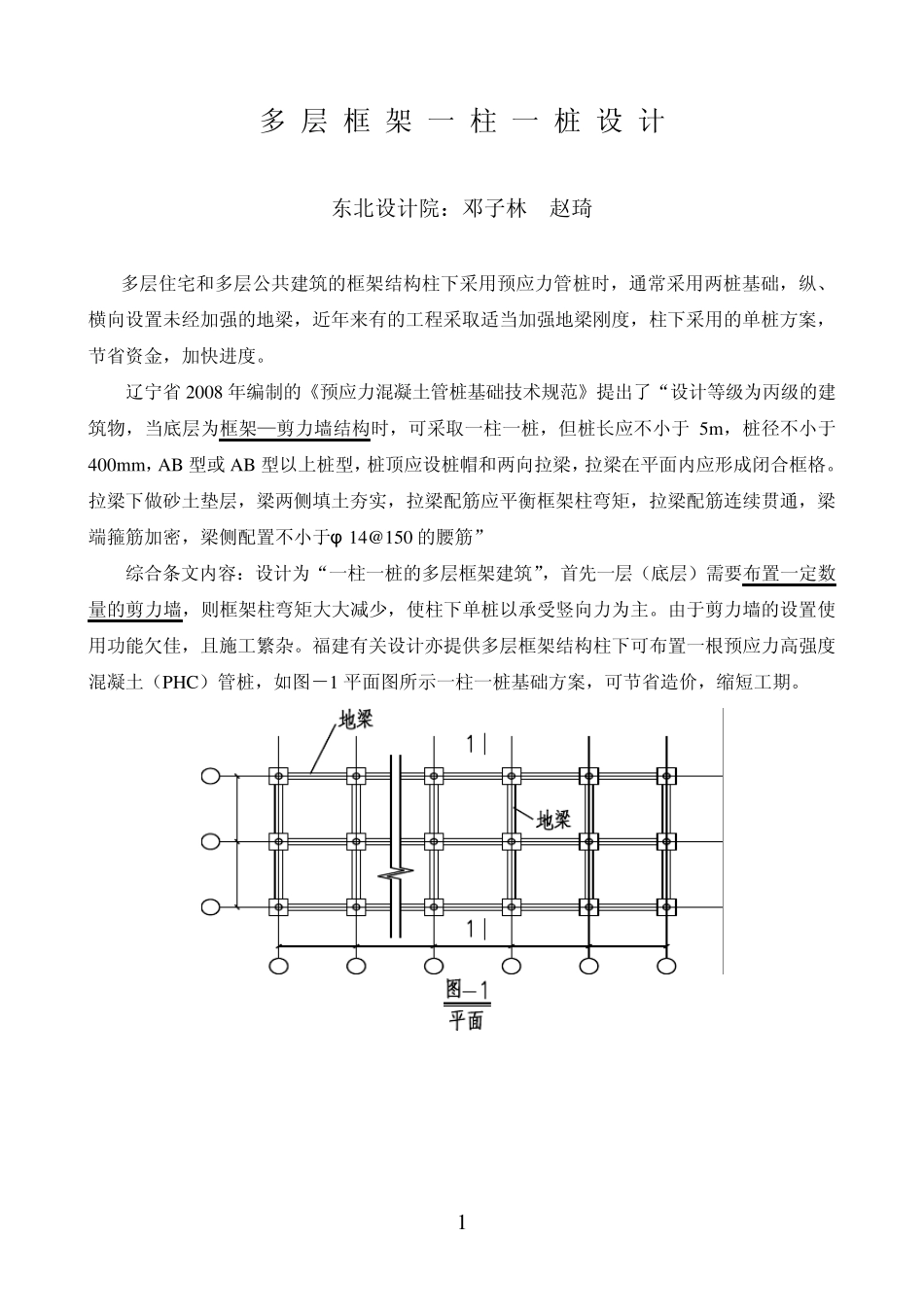

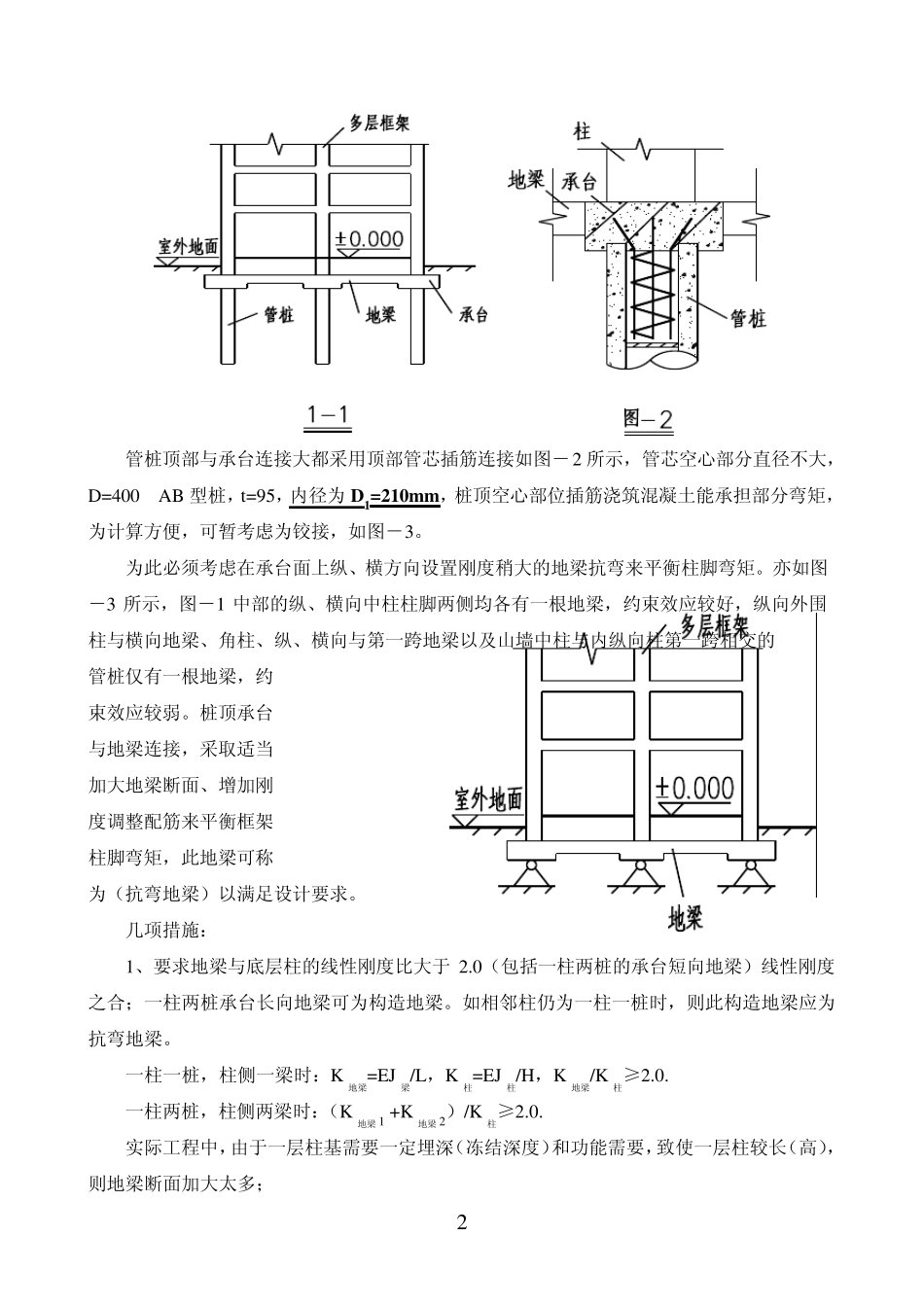

1 多 层 框 架 一 柱 一 桩 设 计 东北设计院:邓子林 赵琦 多层住宅和多层公共建筑的框架结构柱下采用预应力管桩时,通常采用两桩基础,纵、横向设置未经加强的地梁,近年来有的工程采取适当加强地梁刚度,柱下采用的单桩方案,节省资金,加快进度。 辽宁省2008 年编制的《预应力混凝土管桩基础技术规范》提出了“设计等级为丙级的建筑物,当底层为框架—剪力墙结构时,可采取一柱一桩,但桩长应不小于 5m ,桩径不小于400m m ,AB 型或 AB 型以上桩型,桩顶应设桩帽和两向拉梁,拉梁在平面内应形成闭合框格。拉梁下做砂土垫层,梁两侧填土夯实,拉梁配筋应平衡框架柱弯矩,拉梁配筋连续贯通,梁端箍筋加密,梁侧配置不小于φ 14@150 的腰筋” 综合条文内容:设计为“一柱一桩的多层框架建筑”,首先一层(底层)需要布置一定数量的剪力墙,则框架柱弯矩大大减少,使柱下单桩以承受竖向力为主。由于剪力墙的设置使用功能欠佳,且施工繁杂。福建有关设计亦提供多层框架结构柱下可布置一根预应力高强度混凝土(PHC)管桩,如图-1 平面图所示一柱一桩基础方案,可节省造价,缩短工期。 2 管桩顶部与承台连接大都采用顶部管芯插筋连接如图-2 所示,管芯空心部分直径不大,D=400 AB 型桩,t=95,内径为 D1=210mm,桩顶空心部位插筋浇筑混凝土能承担部分弯矩,为计算方便,可暂考虑为铰接,如图-3。 为此必须考虑在承台面上纵、横方向设置刚度稍大的地梁抗弯来平衡柱脚弯矩。亦如图-3 所示,图-1 中部的纵、横向中柱柱脚两侧均各有一根地梁,约束效应较好,纵向外围柱与横向地梁、角柱、纵、横向与第一跨地梁以及山墙中柱与内纵向柱第一跨相交的 管桩仅有一根地梁,约 束效应较弱。桩顶承台 与地梁连接,采取适当 加大地梁断面、增加刚 度调整配筋来平衡框架 柱脚弯矩,此地梁可称 为(抗弯地梁)以满足设计要求。 几项措施: 1、要求地梁与底层柱的线性刚度比大于2.0(包括一柱两桩的承台短向地梁)线性刚度之合;一柱两桩承台长向地梁可为构造地梁。如相邻柱仍为一柱一桩时,则此构造地梁应为抗弯地梁。 一柱一桩,柱侧一梁时:K地梁=EJ梁/L,K柱=EJ柱/H,K地梁/K柱≥2.0. 一柱两桩,柱侧两梁时:(K地梁 1 +K地梁 2)/K柱≥2.0. 实际工程中,由于一层柱基需要一定埋深(冻结深度)和功能需要,致使一层柱较长(高),则地梁断面加大太多; 3 建议:将柱下承台加高(承台底埋深满足冻结要求...
