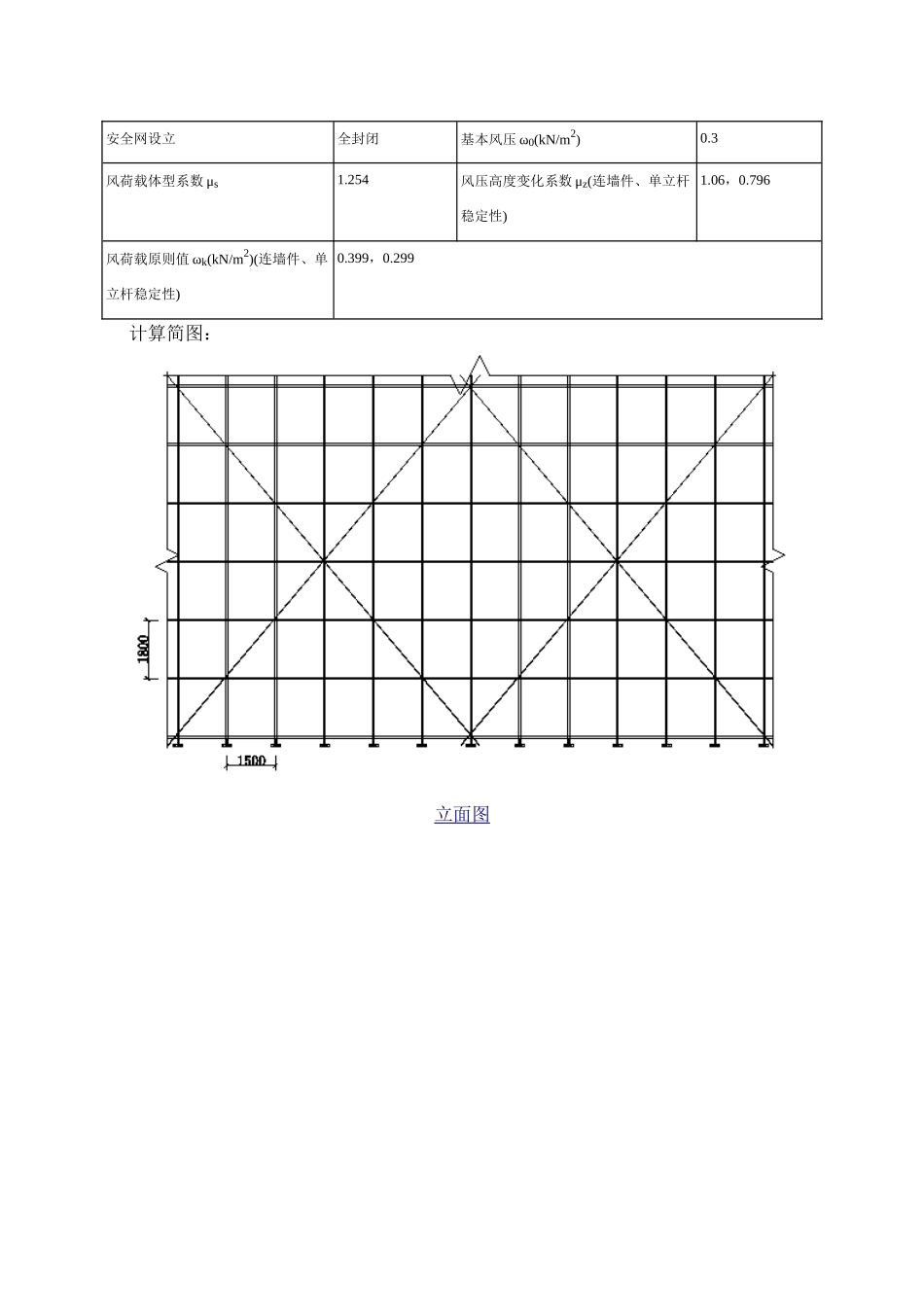

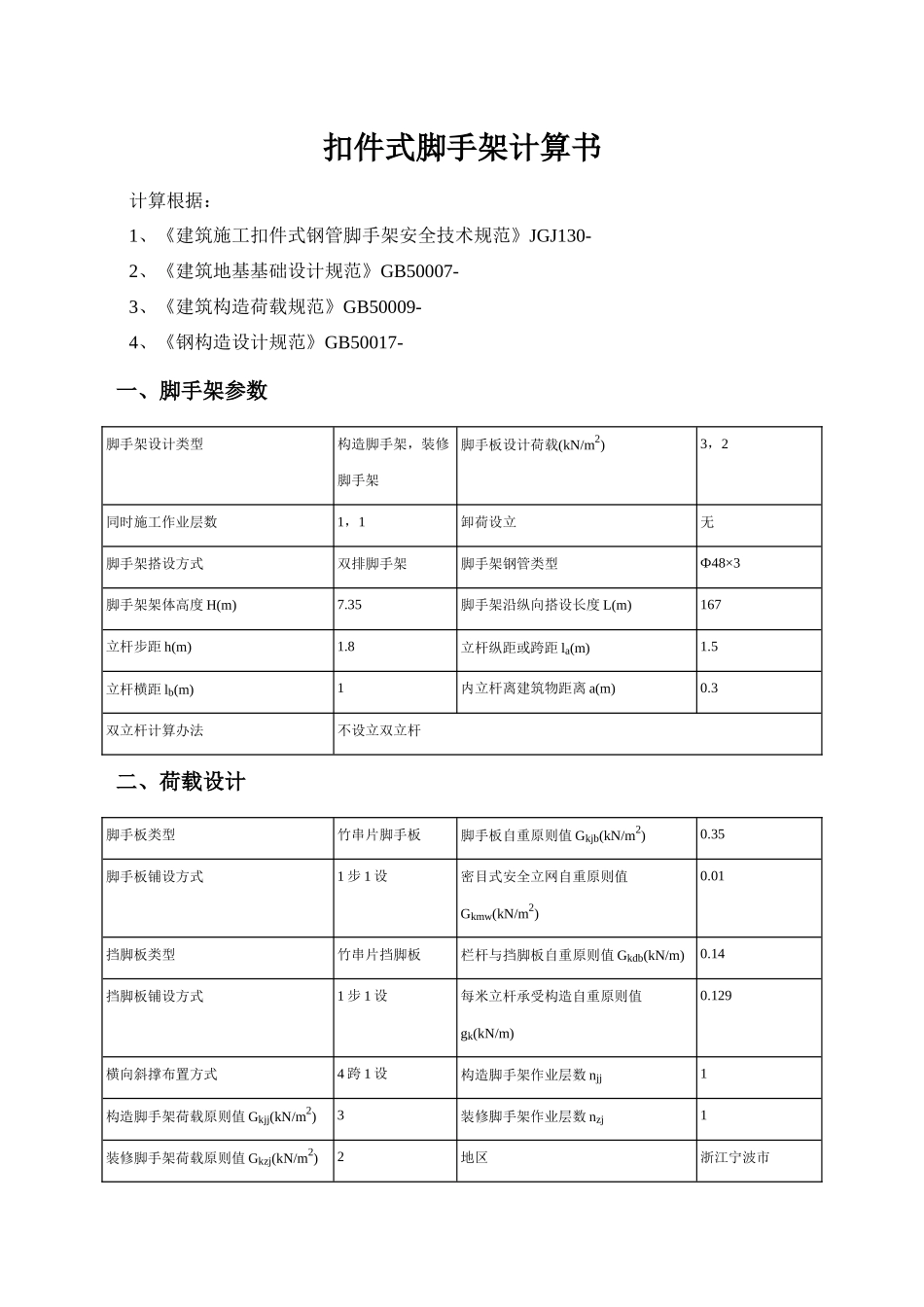

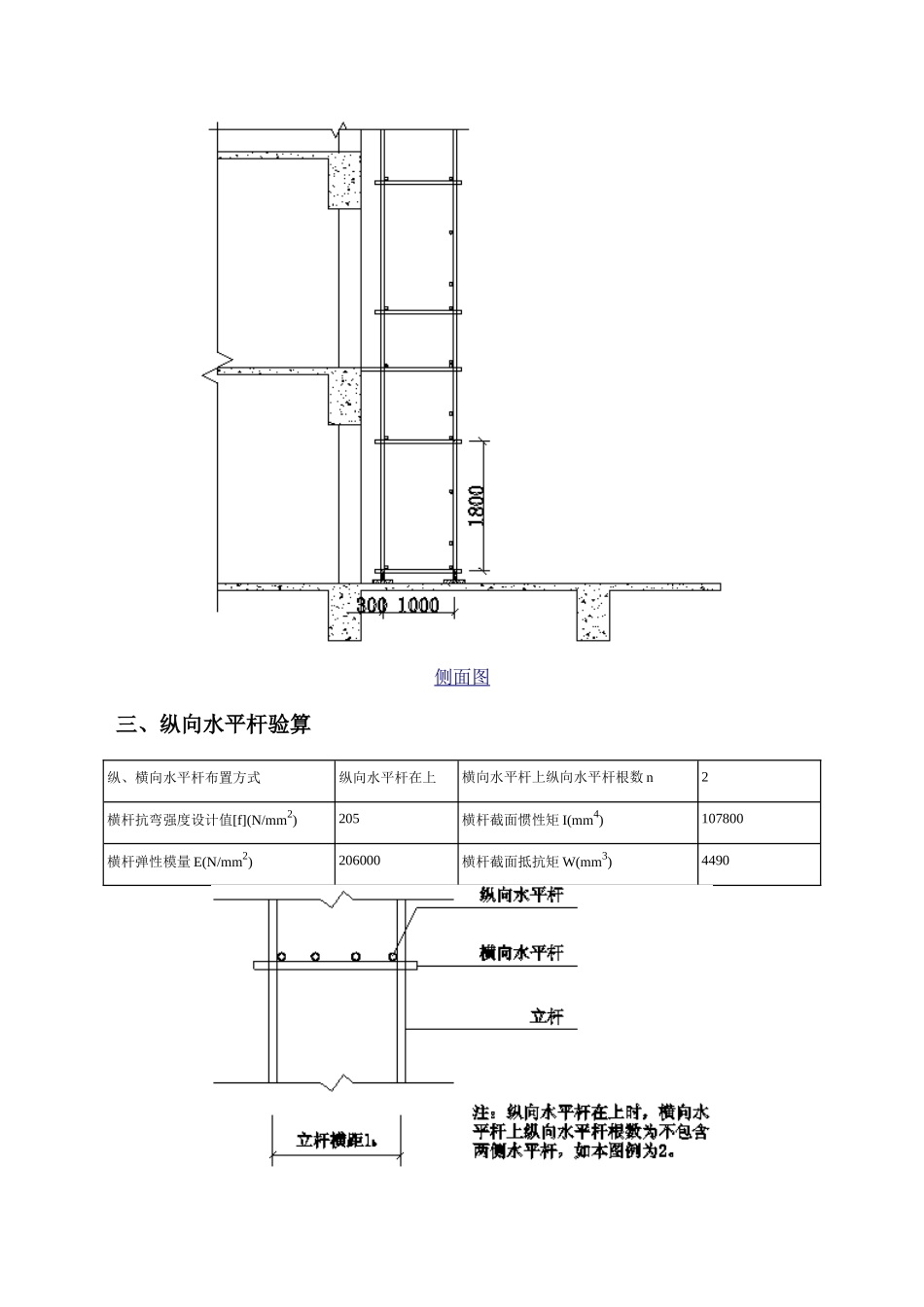

扣件式脚手架计算书 计算根据： 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130- 2、《建筑地基基础设计规范》GB50007- 3、《建筑构造荷载规范》GB50009- 4、《钢构造设计规范》GB50017- 一、脚手架参数脚手架设计类型构造脚手架，装修脚手架脚手板设计荷载(kN/m2)3，2同时施工作业层数1，1卸荷设立无脚手架搭设方式双排脚手架脚手架钢管类型Ф48×3脚手架架体高度 H(m)7.35脚手架沿纵向搭设长度 L(m)167立杆步距 h(m)1.8立杆纵距或跨距 la(m)1.5立杆横距 lb(m)1内立杆离建筑物距离 a(m)0.3双立杆计算办法不设立双立杆 二、荷载设计脚手板类型竹串片脚手板脚手板自重原则值 Gkjb(kN/m2)0.35脚手板铺设方式1 步 1 设密目式安全立网自重原则值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重原则值 Gkdb(kN/m)0.14挡脚板铺设方式1 步 1 设每米立杆承受构造自重原则值gk(kN/m)0.129横向斜撑布置方式4 跨 1 设构造脚手架作业层数 njj1构造脚手架荷载原则值 Gkjj(kN/m2)3装修脚手架作业层数 nzj1装修脚手架荷载原则值 Gkzj(kN/m2)2地区浙江宁波市安全网设立全封闭基本风压 ω0(kN/m2)0.3风荷载体型系数 μs1.254风压高度变化系数 μz(连墙件、单立杆稳定性)1.06，0.796风荷载原则值 ωk(kN/m2)(连墙件、单立杆稳定性)0.399，0.299 计算简图：立面图侧面图 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数 n2横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩 I(mm4)107800横杆弹性模量 E(N/mm2)206000横杆截面抵抗矩 W(mm3)4490纵、横向水平杆布置 承载能力极限状态 q=1.2×(0.033+Gkjb×lb/(n+1))+1.4×Gk×lb/(n+1)=1.2×(0.033+0.35×1/(2+1))+1.4×3×1/(2+1)=1.58kN/m 正常使用极限状态 q'=(0.033+Gkjb×lb/(n+1))+Gk×lb/(n+1)=(0.033+0.35×1/(2+1))+3×1/(2+1)=1.15kN/m 计算简图以下： 1、抗弯验算 Mmax=0.1qla2=0.1×1.58×1.52=0.355kN·m σ=Mmax/W=0.355×106/4490=79.174N/mm2≤[f]=205N/mm2 满足规定！ 2、挠度验算 νmax=0.677q'la4/(100EI)=0.677×1.15×15004/(100×206000×107800)=1.775mm νmax＝1.775mm≤[ν]＝min[la/150，10]＝min[1500/150，10]＝10mm 满足规定！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.1×1.58×1.5=2.607kN 正常使用极限状态 Rmax'=1.1q'la=1.1×1.15×1.5=1.897kN 四、横向水平杆验算...
