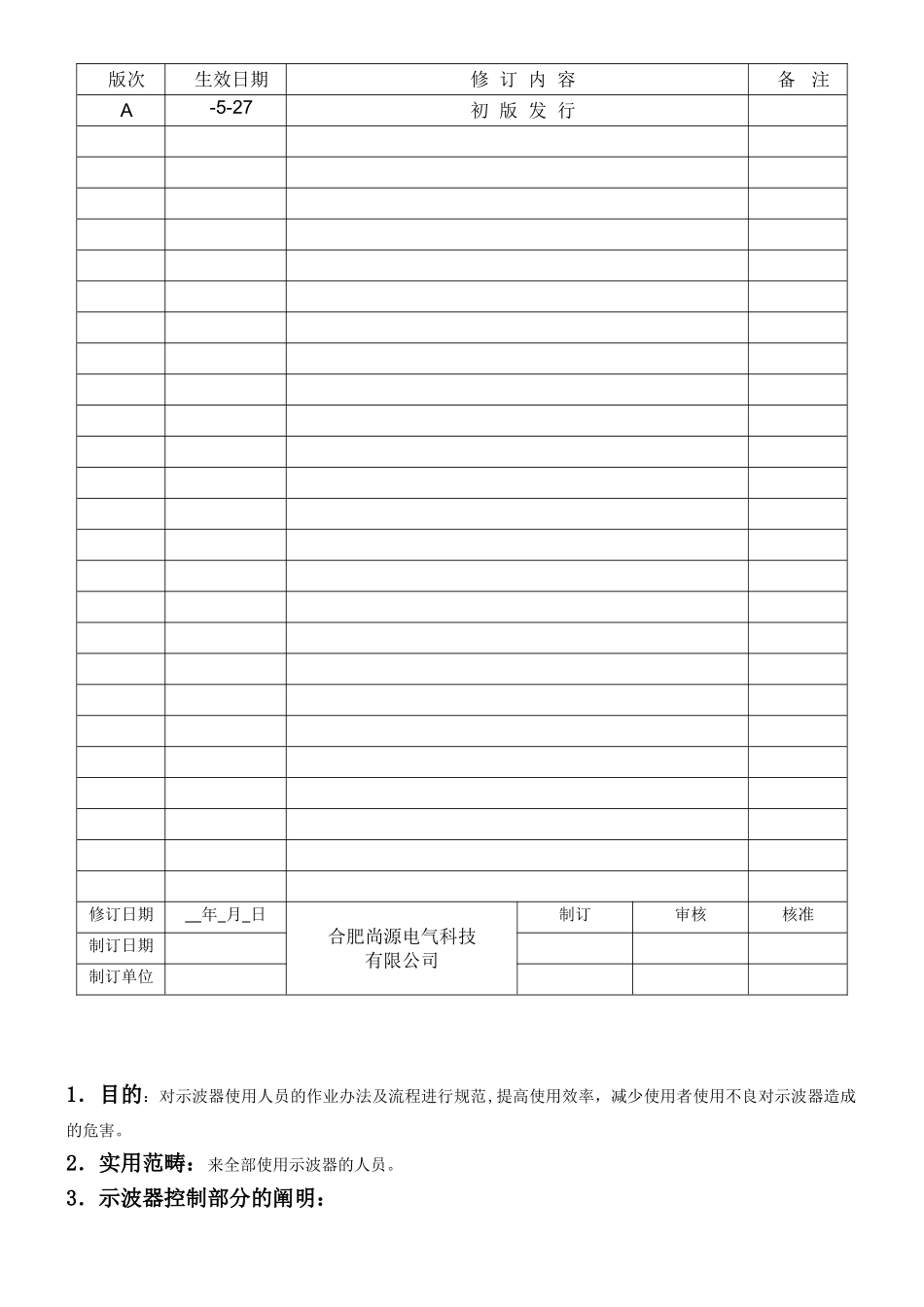

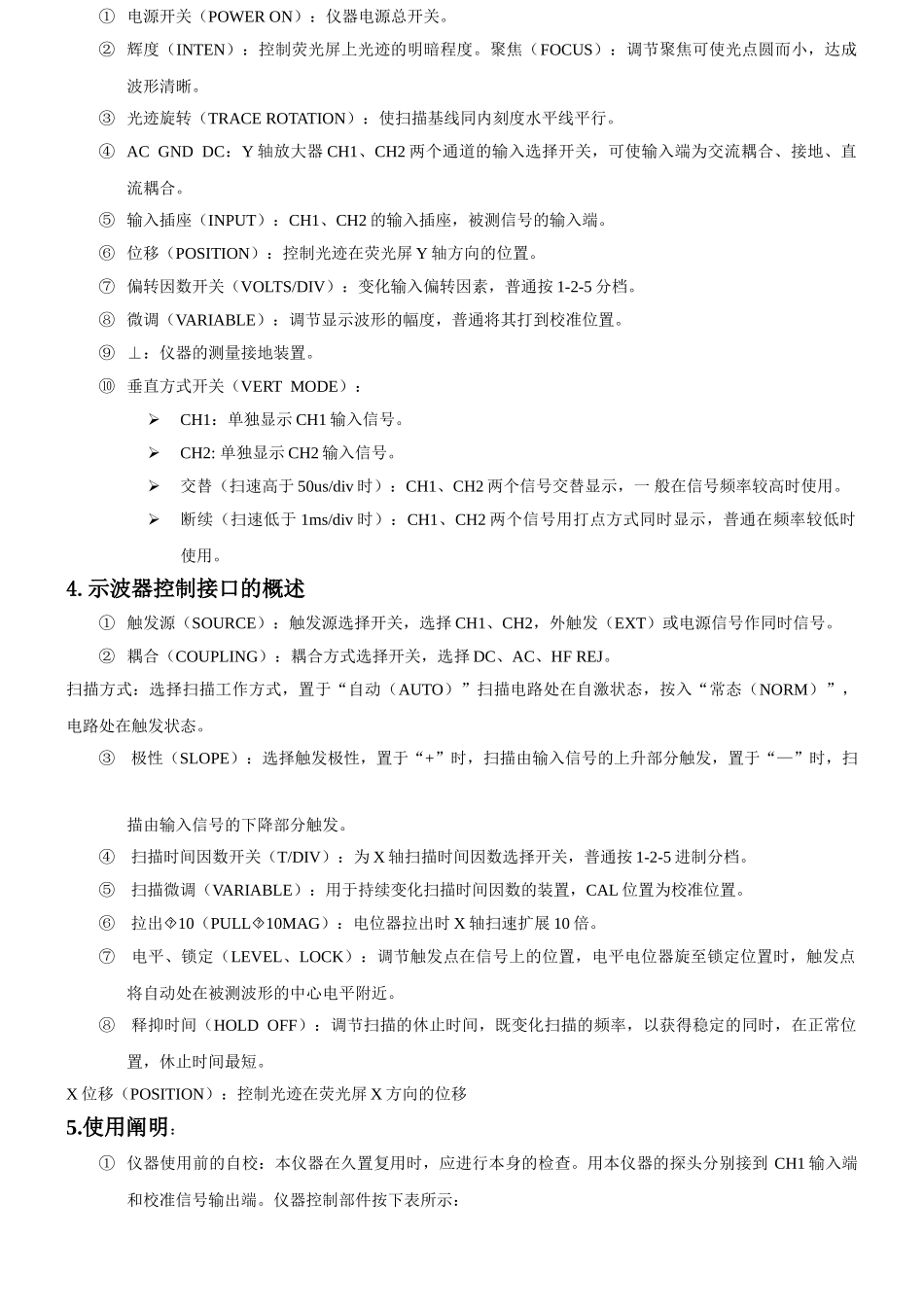

版次生效日期修 订 内 容备 注A-5-27初 版 发 行 修订日期 年 月 日合肥尚源电气科技有限公司制订审核核准制订日期制订单位1．目的：对示波器使用人员的作业办法及流程进行规范,提高使用效率，减少使用者使用不良对示波器造成的危害。2．实用范畴：来全部使用示波器的人员。3．示波器控制部分的阐明：① 电源开关（POWER ON）：仪器电源总开关。② 辉度（INTEN）：控制荧光屏上光迹的明暗程度。聚焦（FOCUS）：调节聚焦可使光点圆而小，达成波形清晰。③ 光迹旋转（TRACE ROTATION）：使扫描基线同内刻度水平线平行。④ AC GND DC：Y 轴放大器 CH1、CH2 两个通道的输入选择开关，可使输入端为交流耦合、接地、直流耦合。⑤ 输入插座（INPUT）：CH1、CH2 的输入插座，被测信号的输入端。⑥ 位移（POSITION）：控制光迹在荧光屏 Y 轴方向的位置。⑦ 偏转因数开关（VOLTS/DIV）：变化输入偏转因素，普通按 1-2-5 分档。⑧ 微调（VARIABLE）：调节显示波形的幅度，普通将其打到校准位置。⑨ ⊥：仪器的测量接地装置。⑩ 垂直方式开关（VERT MODE）：CH1：单独显示 CH1 输入信号。CH2: 单独显示 CH2 输入信号。交替（扫速高于 50us/div 时）：CH1、CH2 两个信号交替显示，一 般在信号频率较高时使用。断续（扫速低于 1ms/div 时）：CH1、CH2 两个信号用打点方式同时显示，普通在频率较低时使用。4.示波器控制接口的概述① 触发源（SOURCE）：触发源选择开关，选择 CH1、CH2，外触发（EXT）或电源信号作同时信号。② 耦合（COUPLING）：耦合方式选择开关，选择 DC、AC、HF REJ。扫描方式：选择扫描工作方式，置于“自动（AUTO）”扫描电路处在自激状态，按入“常态（NORM）”，电路处在触发状态。③ 极性（SLOPE）：选择触发极性，置于“+”时，扫描由输入信号的上升部分触发，置于“—”时，扫描由输入信号的下降部分触发。④ 扫描时间因数开关（T/DIV）：为 X 轴扫描时间因数选择开关，普通按 1-2-5 进制分档。⑤ 扫描微调（VARIABLE）：用于持续变化扫描时间因数的装置，CAL 位置为校准位置。⑥ 拉出10（PULL10MAG）：电位器拉出时 X 轴扫速扩展 10 倍。⑦ 电平、锁定（LEVEL、LOCK）：调节触发点在信号上的位置，电平电位器旋至锁定位置时，触发点将自动处在被测波形的中心电平附近。⑧ 释抑时间（HOLD OFF）：调节扫描的休止时间，既变化扫描的频率，以获得稳定的...
