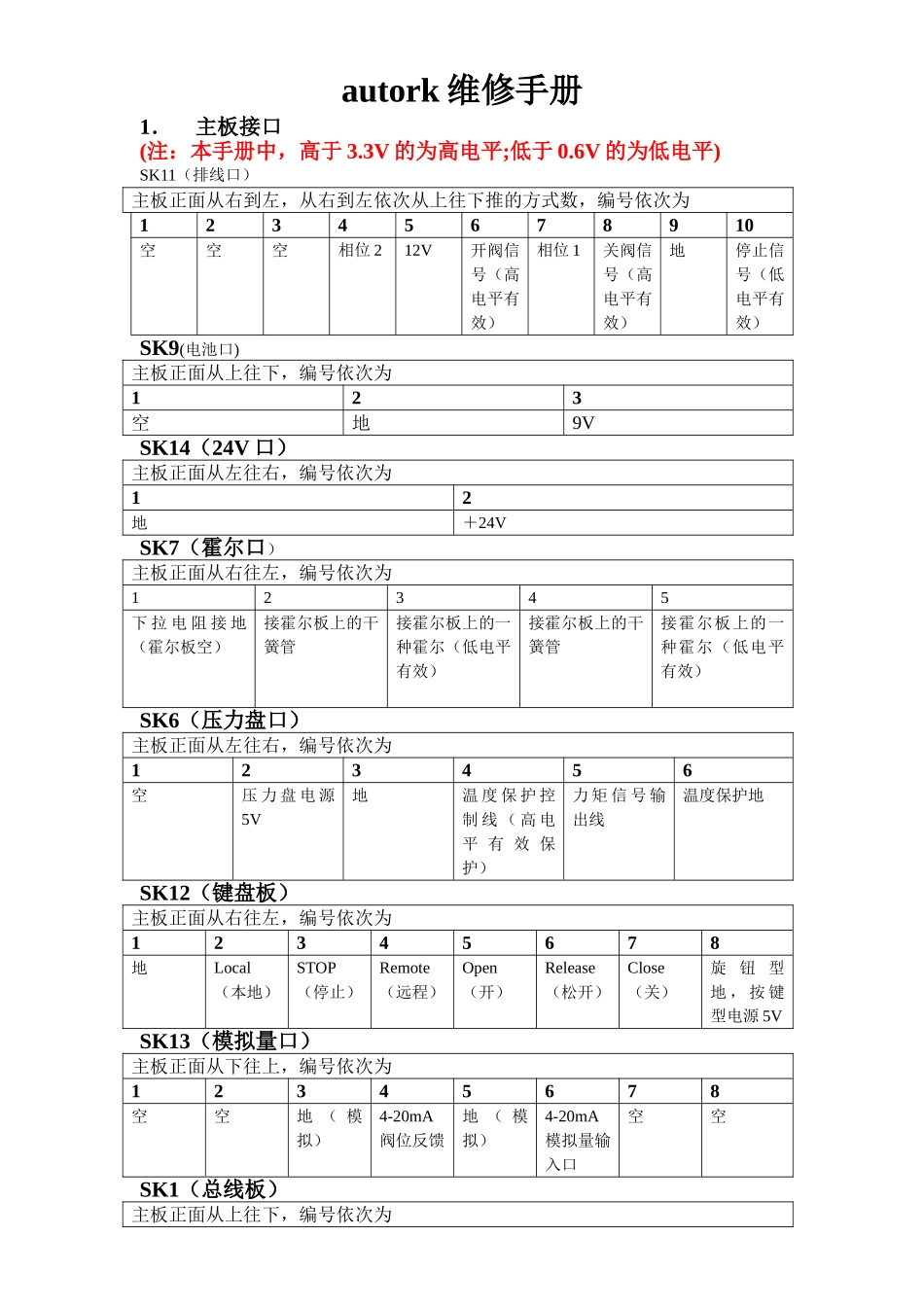

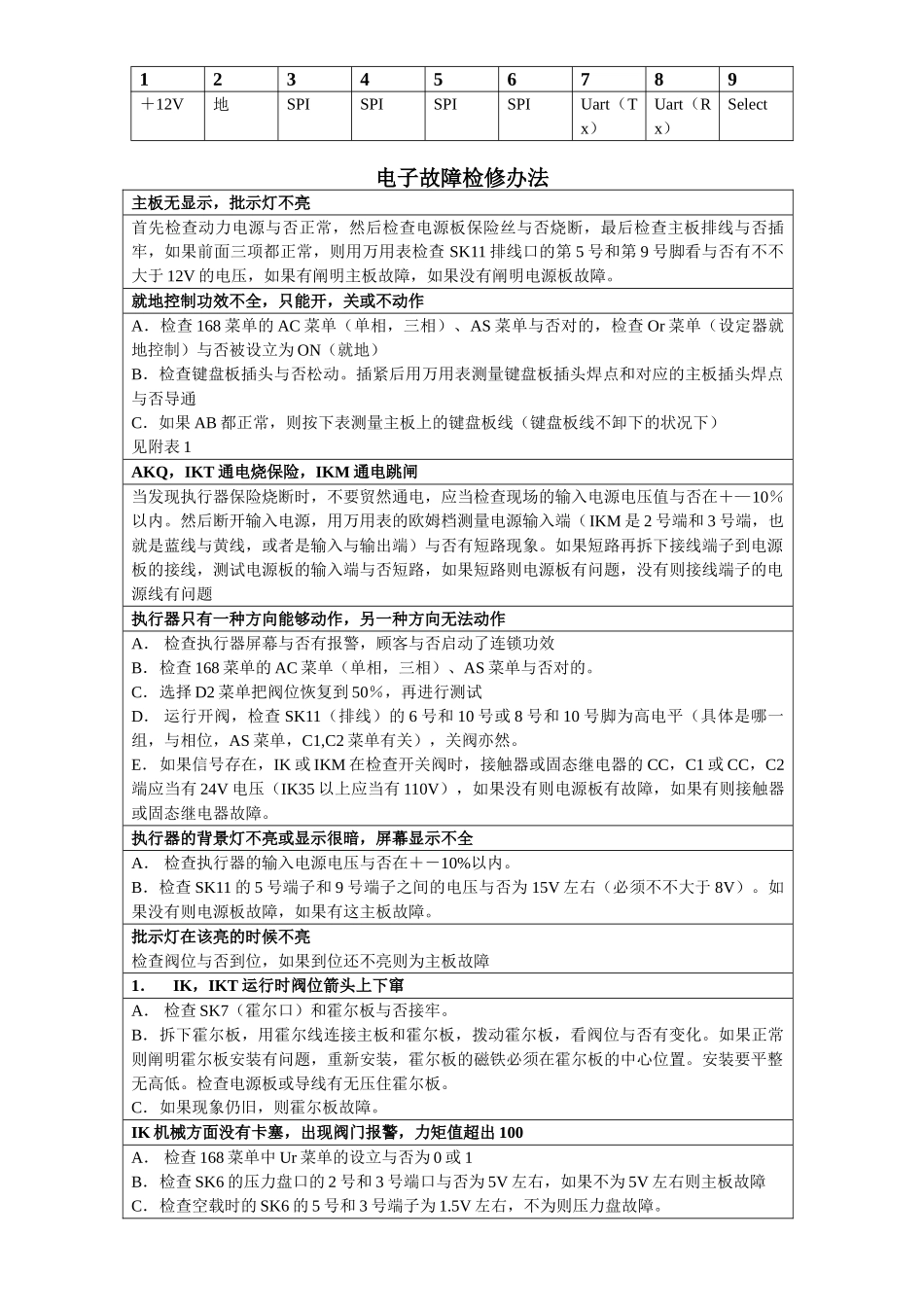

autork 维修手册1．主板接口(注：本手册中，高于 3.3V 的为高电平;低于 0.6V 的为低电平)SK11（排线口）主板正面从右到左，从右到左依次从上往下推的方式数，编号依次为12345678910空空空相位 212V开阀信号（高电平有效）相位 1关阀信号（高电平有效）地停止信号（低电平有效）SK9(电池口)主板正面从上往下，编号依次为123空地9VSK14（24V 口）主板正面从左往右，编号依次为12地＋24VSK7（霍尔口）主板正面从右往左，编号依次为12345下 拉 电 阻 接 地（霍尔板空）接霍尔板上的干簧管接霍尔板上的一种霍尔（低电平有效）接霍尔板上的干簧管接霍尔板上的一种霍尔（低电平有效）SK6（压力盘口）主板正面从左往右，编号依次为123456空压 力 盘 电 源5V地温 度 保 护 控制 线 （ 高 电平 有 效 保护）力 矩 信 号 输出线温度保护地SK12（键盘板）主板正面从右往左，编号依次为12345678地Local（本地）STOP（停止）Remote（远程）Open（开）Release（松开）Close（关）旋 钮 型地 ， 按 键型电源 5VSK13（模拟量口）主板正面从下往上，编号依次为12345678空空地 （ 模拟）4-20mA阀位反馈地 （ 模拟）4-20mA模拟量输入口空空SK1（总线板）主板正面从上往下，编号依次为123456789＋12V地SPISPISPISPIUart（Tx）Uart（Rx）Select电子故障检修办法主板无显示，批示灯不亮首先检查动力电源与否正常，然后检查电源板保险丝与否烧断，最后检查主板排线与否插牢，如果前面三项都正常，则用万用表检查 SK11 排线口的第 5 号和第 9 号脚看与否有不不大于 12V 的电压，如果有阐明主板故障，如果没有阐明电源板故障。就地控制功效不全，只能开，关或不动作A．检查 168 菜单的 AC 菜单（单相，三相）、AS 菜单与否对的，检查 Or 菜单（设定器就地控制）与否被设立为 ON（就地）B．检查键盘板插头与否松动。插紧后用万用表测量键盘板插头焊点和对应的主板插头焊点与否导通C．如果 AB 都正常，则按下表测量主板上的键盘板线（键盘板线不卸下的状况下）见附表 1AKQ，IKT 通电烧保险，IKM 通电跳闸当发现执行器保险烧断时，不要贸然通电，应当检查现场的输入电源电压值与否在＋—10％以内。然后断开输入电源，用万用表的欧姆档测量电源输入端（IKM 是 2 号端和 3 号端，也就是蓝线与黄线，或者是输入与输出端）与否有短路现象。如果短路再拆下接线端子到电源板的接线，测试电源板的输入端与否短路，...
