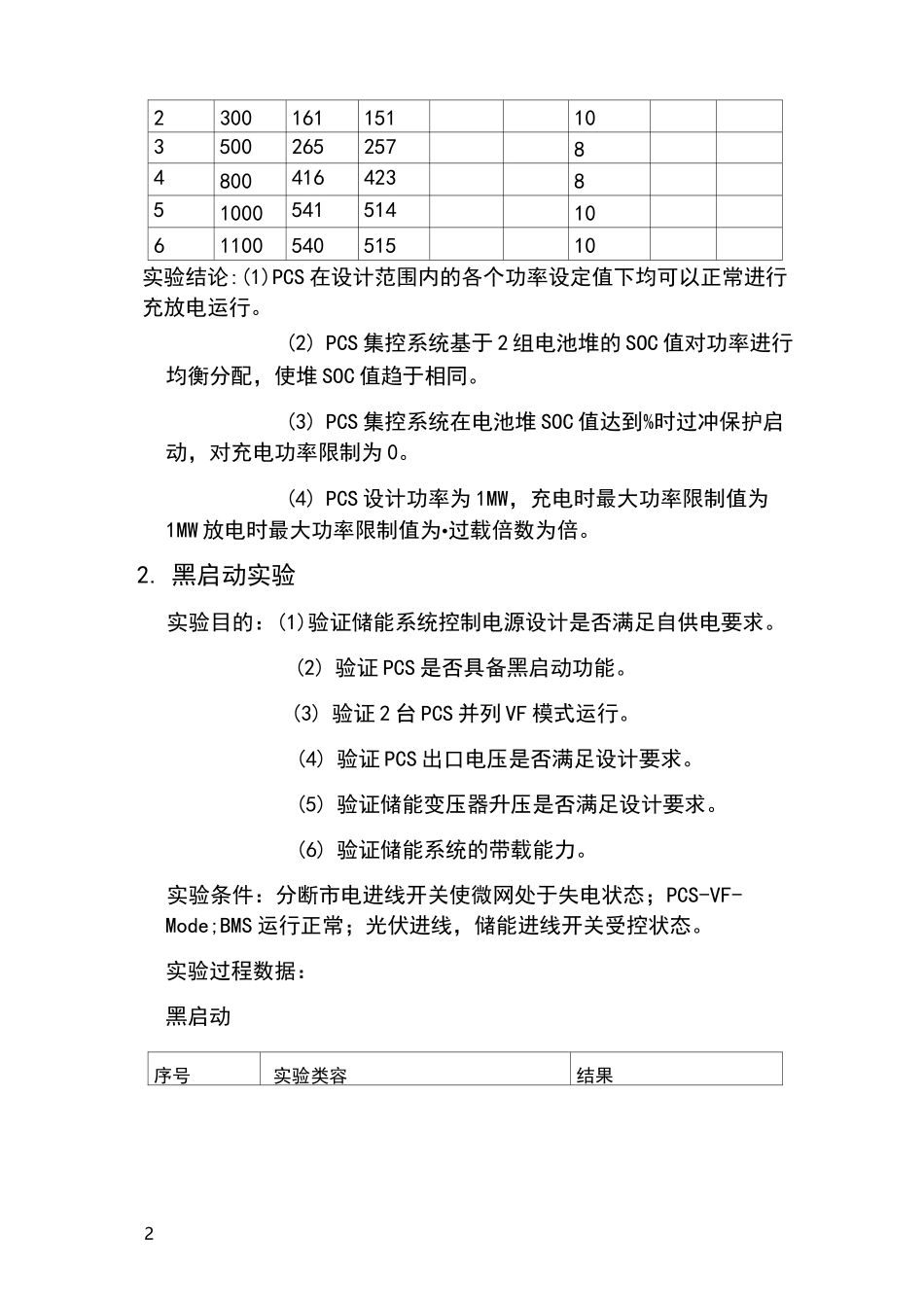

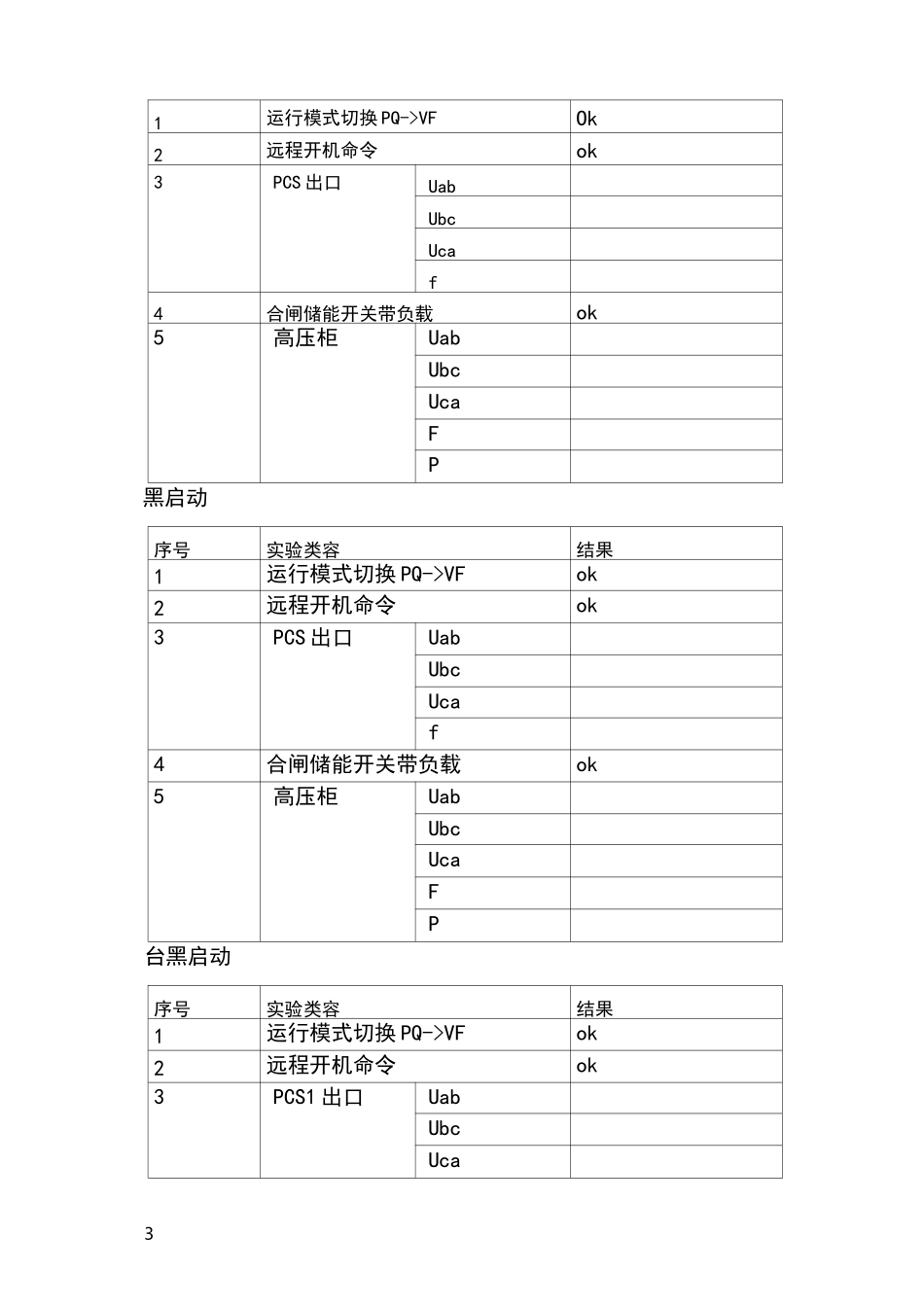

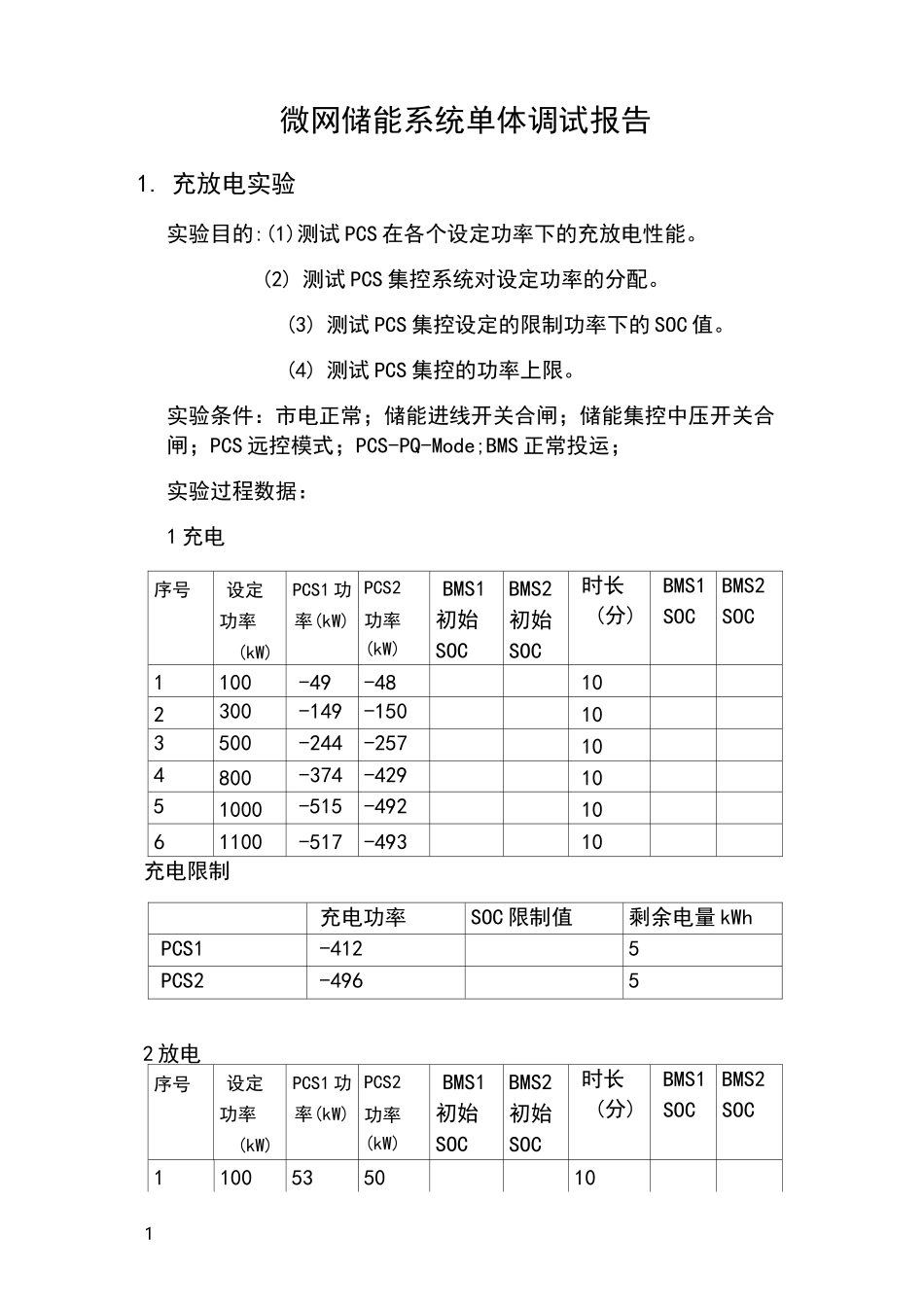

1微网储能系统单体调试报告1. 充放电实验实验目的:(1)测试 PCS 在各个设定功率下的充放电性能。(2) 测试 PCS 集控系统对设定功率的分配。(3) 测试 PCS 集控设定的限制功率下的 SOC 值。(4) 测试 PCS 集控的功率上限。实验条件：市电正常；储能进线开关合闸；储能集控中压开关合闸；PCS 远控模式；PCS-PQ-Mode;BMS 正常投运；实验过程数据：1 充电序号设定功率(kW)PCS1 功率(kW)PCS2功率(kW)BMS1初始SOCBMS2初始SOC时长(分)BMS1SOCBMS2SOC1100-49-48102300-149-150103500-244-257104800-374-4291051000-515-4921061100-517-49310充电限制充电功率SOC 限制值剩余电量 kWhPCS1-4125PCS2-49652 放电序号设定功率(kW)PCS1 功率(kW)PCS2功率(kW)BMS1初始SOCBMS2初始SOC时长(分)BMS1SOCBMS2SOC11005350102230016115110350026525784800416423851000541514106110054051510实验结论:(1)PCS 在设计范围内的各个功率设定值下均可以正常进行充放电运行。(2) PCS 集控系统基于 2 组电池堆的 SOC 值对功率进行均衡分配，使堆 SOC 值趋于相同。(3) PCS 集控系统在电池堆 SOC 值达到%时过冲保护启动，对充电功率限制为 0。(4) PCS 设计功率为 1MW，充电时最大功率限制值为1MW 放电时最大功率限制值为•过载倍数为倍。2. 黑启动实验实验目的：(1)验证储能系统控制电源设计是否满足自供电要求。(2) 验证 PCS 是否具备黑启动功能。(3) 验证 2 台 PCS 并列 VF 模式运行。(4) 验证 PCS 出口电压是否满足设计要求。(5) 验证储能变压器升压是否满足设计要求。(6) 验证储能系统的带载能力。实验条件：分断市电进线开关使微网处于失电状态；PCS-VF-Mode;BMS 运行正常；光伏进线，储能进线开关受控状态。实验过程数据：黑启动序号实验类容结果31运行模式切换 PQ->VFOk2远程开机命令ok3PCS 出口UabUbcUcaf4合闸储能开关带负载ok5高压柜UabUbcUcaFP黑启动序号实验类容结果1运行模式切换 PQ->VFok2远程开机命令ok3PCS 出口UabUbcUcaf4合闸储能开关带负载ok5高压柜UabUbcUcaFP台黑启动序号实验类容结果1运行模式切换 PQ->VFok2远程开机命令ok3PCS1 出口UabUbcUca4fPCS2 出口UabUbcUcaf4合闸储能开关带负载ok5高压柜UabUbcUcaFP实验结论:（1）市电停电状态下，储能系统运行正常控制电源满足自供电设计需求。（2）PCS 具备单台黑启动功能。（3）PCS 具备 2 台 VF 模式下并列运行。（4）PCS 出口电压是否满足...
