边坡防护排架搭设方案VIP专享VIP免费

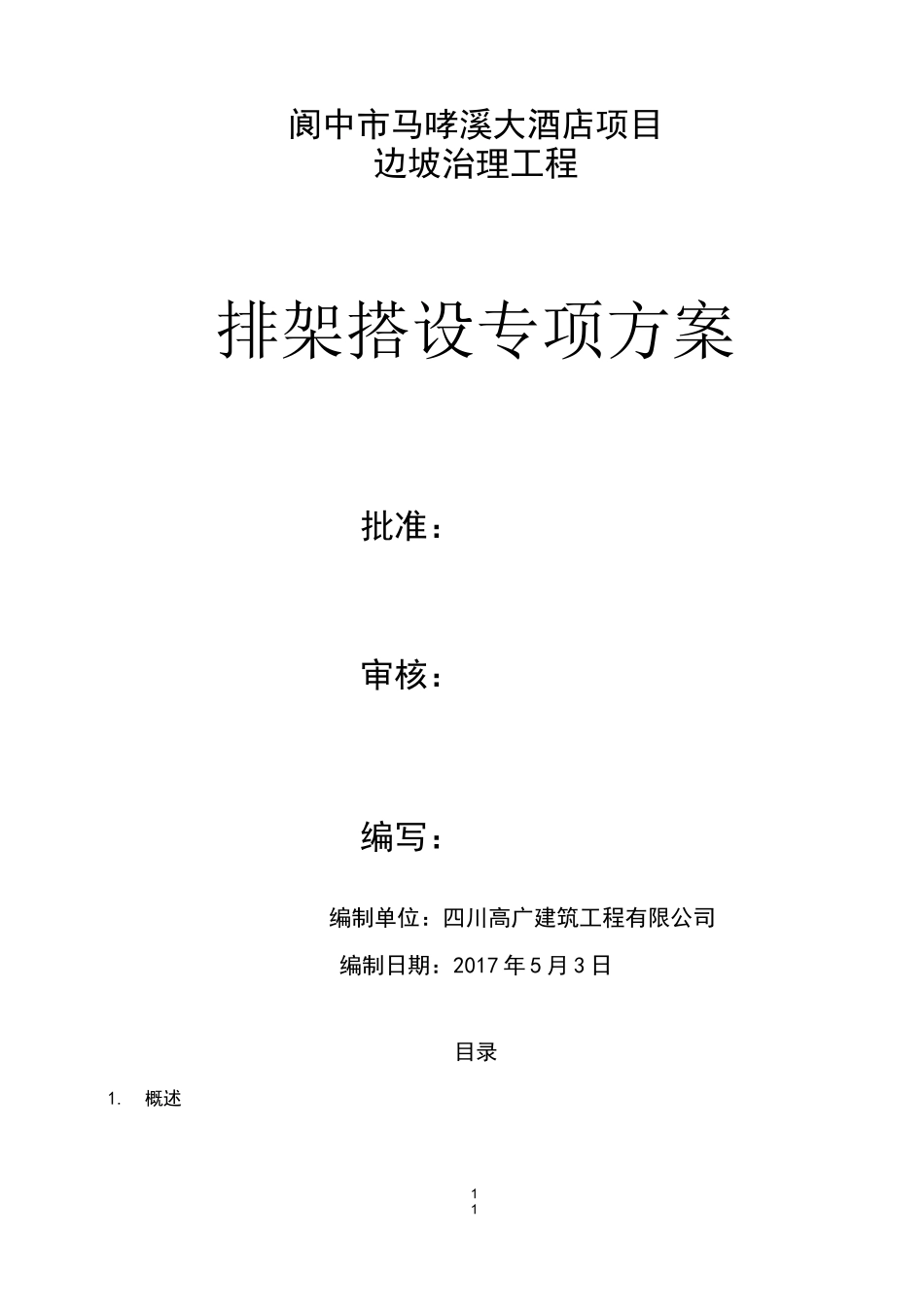

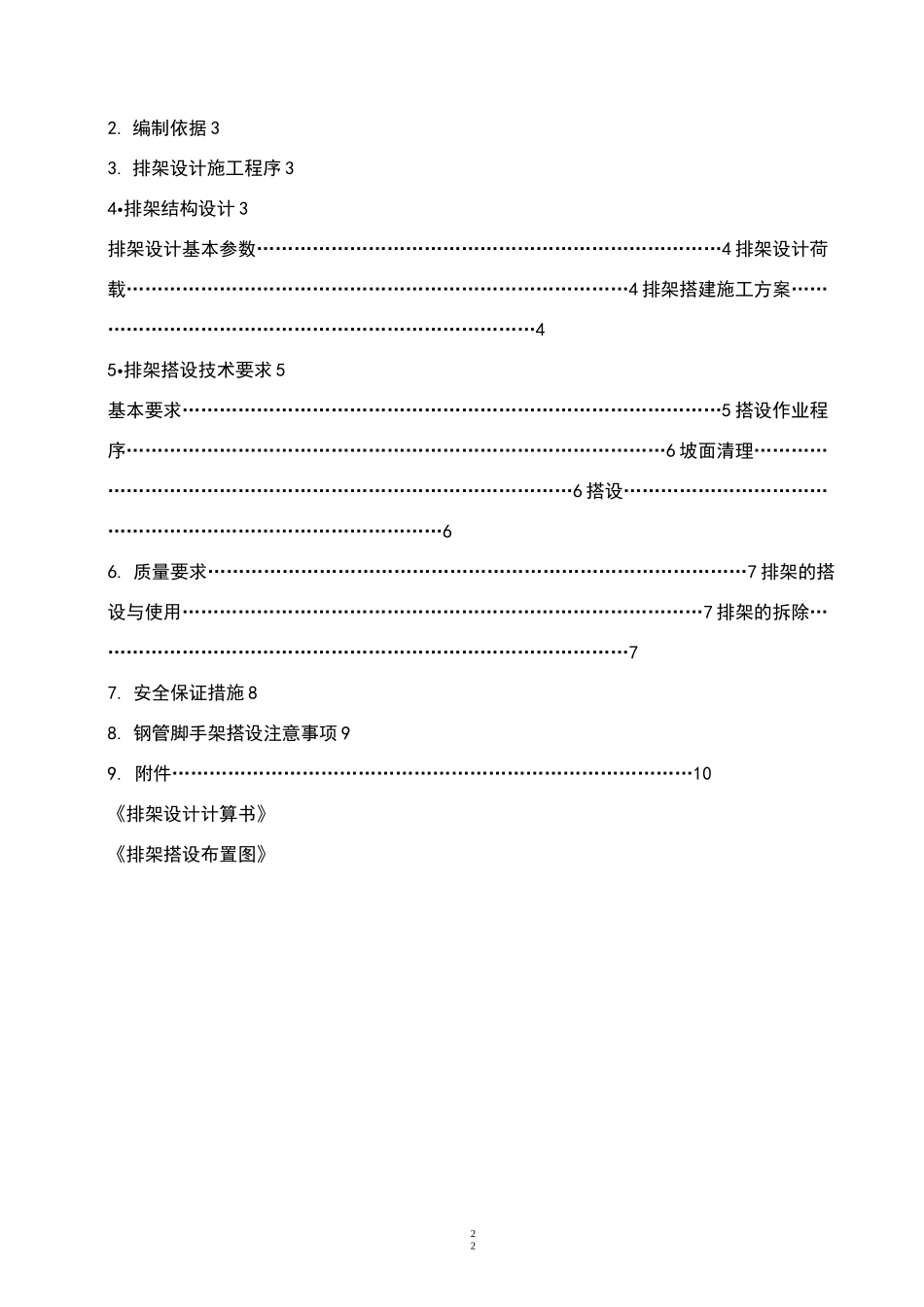

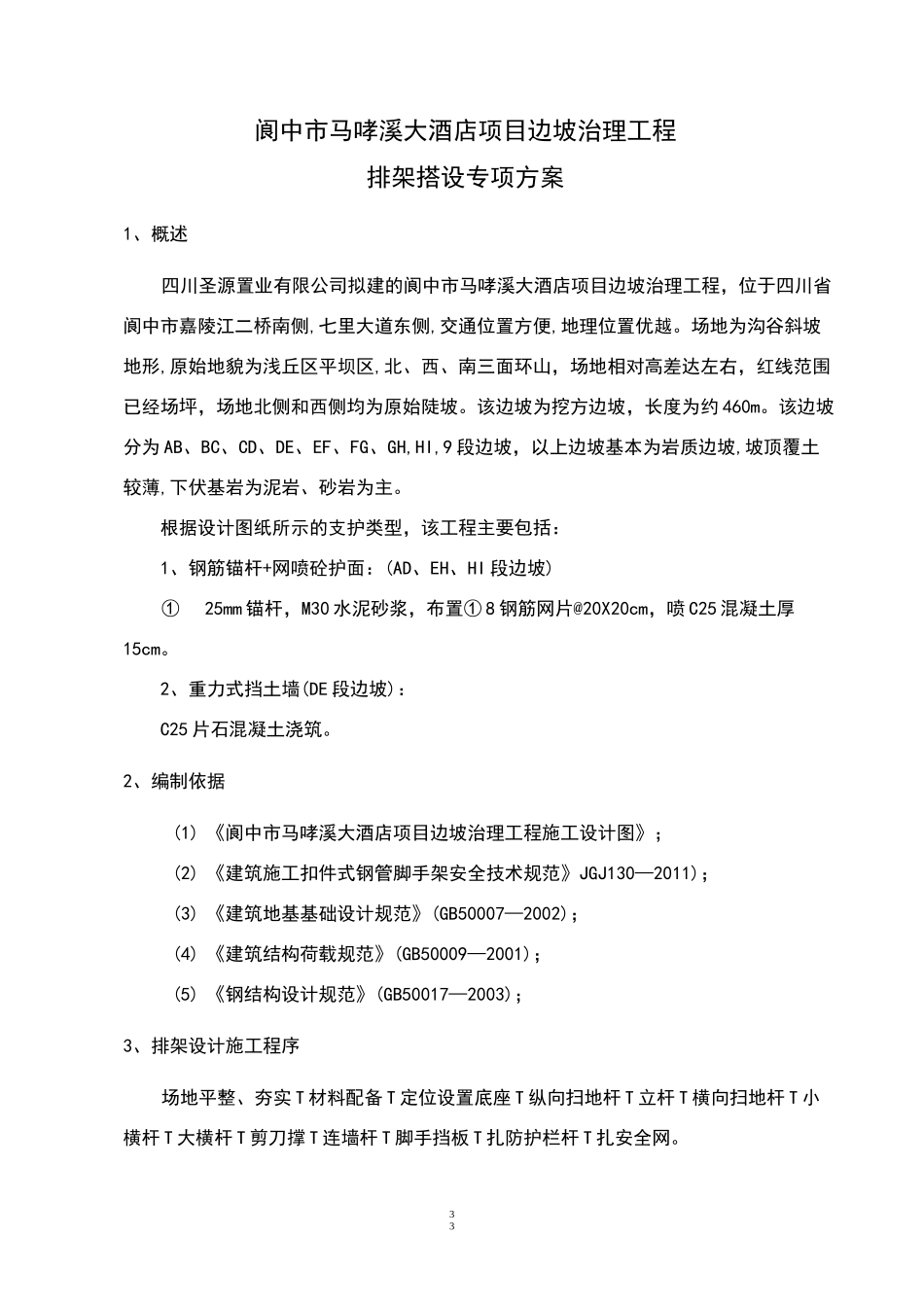

11阆中市马哮溪大酒店项目边坡治理工程排架搭设专项方案批准：审核：编写：编制单位：四川高广建筑工程有限公司编制日期：2017 年 5 月 3 日目录1.概述222. 编制依据 33. 排架设计施工程序 34•排架结构设计 3排架设计基本参数…………………………………………………………………4 排架设计荷载………………………………………………………………………4 排架搭建施工方案…………………………………………………………………45•排架搭设技术要求 5基本要求……………………………………………………………………………5 搭设作业程序……………………………………………………………………………6 坡面清理……………………………………………………………………………6 搭设……………………………………………………………………………66. 质量要求……………………………………………………………………………7 排架的搭设与使用…………………………………………………………………………7 排架的拆除……………………………………………………………………………77. 安全保证措施 88. 钢管脚手架搭设注意事项 99. 附件…………………………………………………………………………10《排架设计计算书》《排架搭设布置图》33阆中市马哮溪大酒店项目边坡治理工程排架搭设专项方案1、概述四川圣源置业有限公司拟建的阆中市马哮溪大酒店项目边坡治理工程，位于四川省阆中市嘉陵江二桥南侧,七里大道东侧,交通位置方便,地理位置优越。场地为沟谷斜坡地形,原始地貌为浅丘区平坝区,北、西、南三面环山，场地相对高差达左右，红线范围已经场坪，场地北侧和西侧均为原始陡坡。该边坡为挖方边坡，长度为约 460m。该边坡分为 AB、BC、CD、DE、EF、FG、GH,HI,9 段边坡，以上边坡基本为岩质边坡,坡顶覆土较薄,下伏基岩为泥岩、砂岩为主。根据设计图纸所示的支护类型，该工程主要包括：1、钢筋锚杆+网喷砼护面：(AD、EH、HI 段边坡)①25mm 锚杆，M30 水泥砂浆，布置① 8 钢筋网片@20X20cm，喷 C25 混凝土厚15cm。2、重力式挡土墙(DE 段边坡)：C25 片石混凝土浇筑。2、编制依据(1) 《阆中市马哮溪大酒店项目边坡治理工程施工设计图》；(2) 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011)；(3) 《建筑地基基础设计规范》(GB50007—2002)；(4) 《建筑结构荷载规范》(GB50009—2001)；(5) 《钢结构设计规范》...
