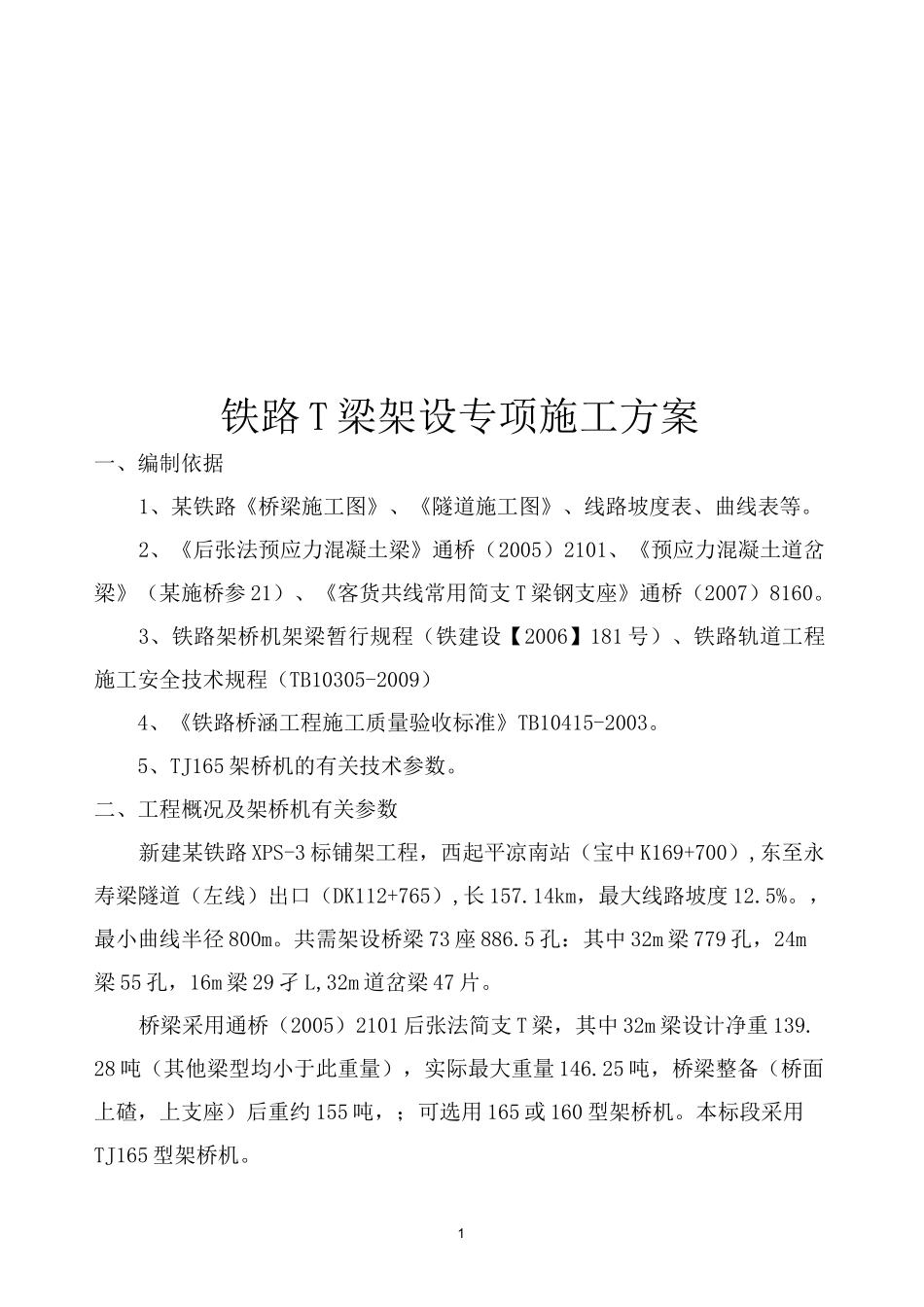

铁路T梁架设专项施工方案_第1页
1/25

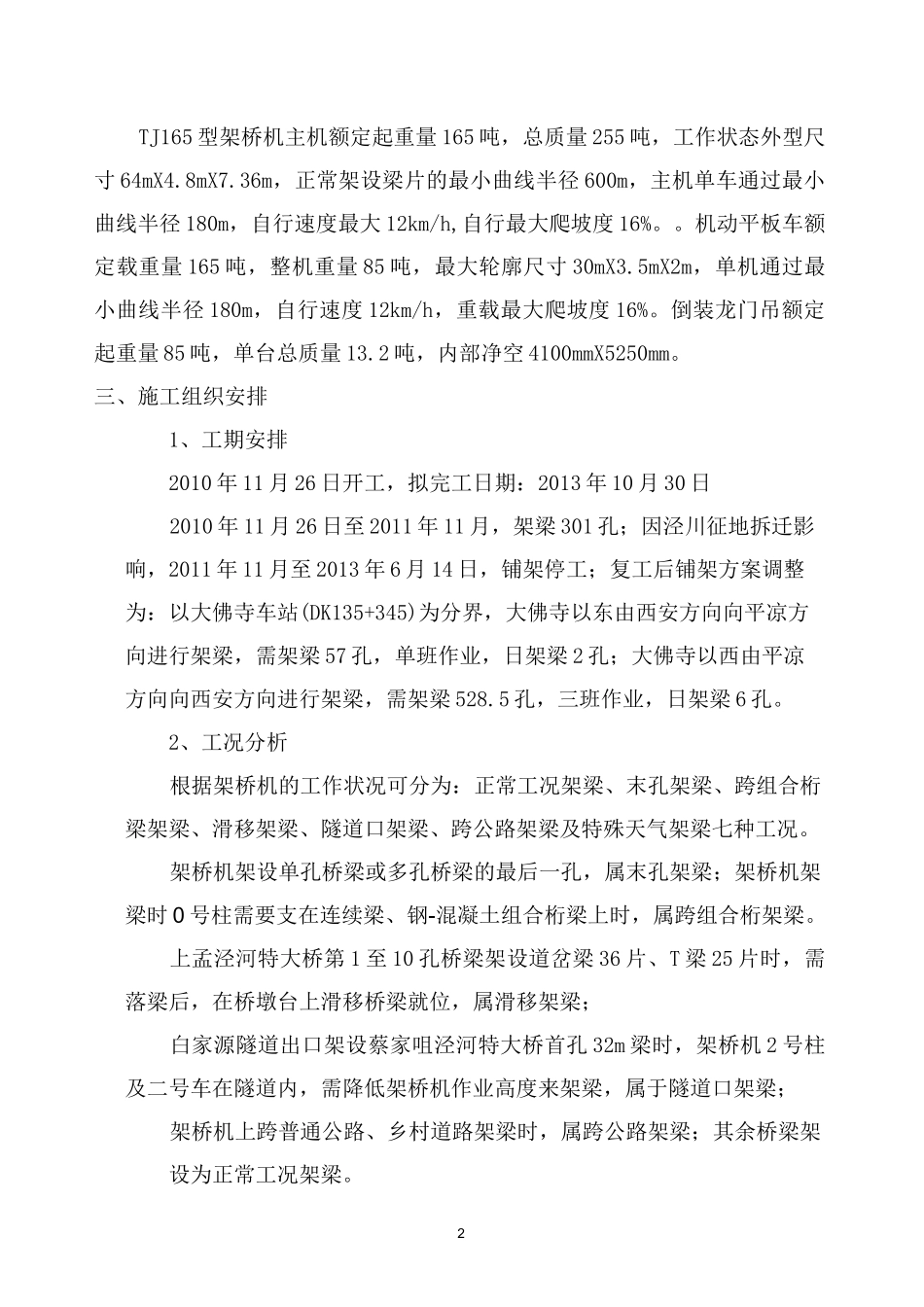

铁路T梁架设专项施工方案_第2页
2/25

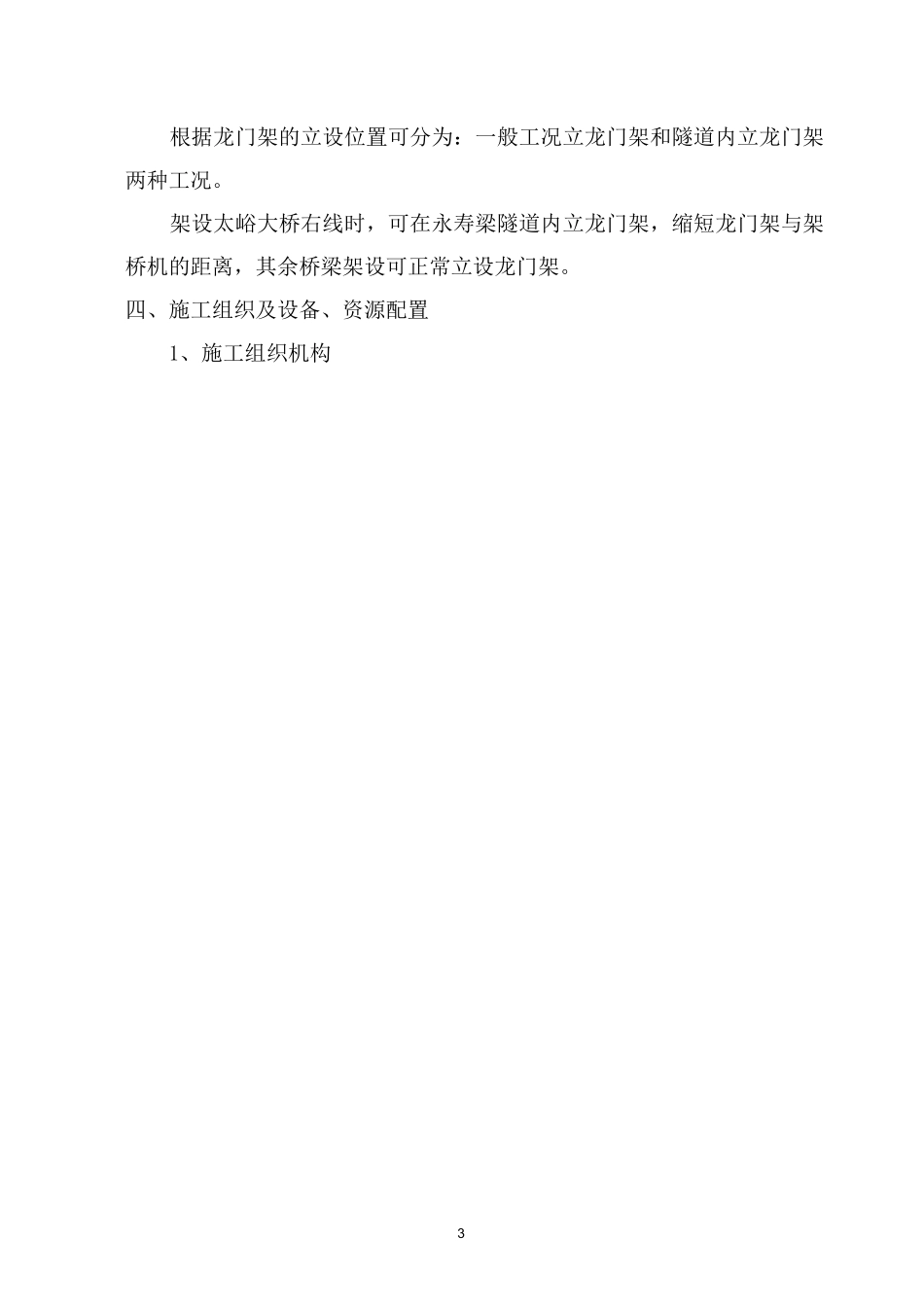

铁路T梁架设专项施工方案_第3页
3/25
1铁路 T 梁架设专项施工方案一、编制依据1、某铁路《桥梁施工图》、《隧道施工图》、线路坡度表、曲线表等。2、《后张法预应力混凝土梁》通桥(2005)2101、《预应力混凝土道岔梁》(某施桥参 21)、《客货共线常用简支 T 梁钢支座》通桥(2007)8160。3、铁路架桥机架梁暂行规程(铁建设【2006】181 号)、铁路轨道工程施工安全技术规程(TB10305-2009)4、《铁路桥涵工程施工质量验收标准》TB10415-2003。5、TJ165 架桥机的有关技术参数。二、工程概况及架桥机有关参数新建某铁路 XPS-3 标铺架工程,西起平凉南站(宝中 K169+700),东至永寿梁隧道(左线)出口(DK112+765),长 157.14km,最大线路坡度 12.5%。,最小曲线半径 800m。共需架设桥梁 73 座 886.5 孔:其中 32m 梁 779 孔,24m梁 55 孔,16m 梁 29 孑 L,32m 道岔梁 47 片。桥梁采用通桥(2005)2101 后张法简支 T 梁,其中 32m 梁设计净重 139.28 吨(其他梁型均小于此重量),实际最大重量 146.25 吨,桥梁整备(桥面上碴,上支座)后重约 155 吨,;可选用 165 或 160 型架桥机。本标段采用TJ165 型架桥机。2TJ165 型架桥机主机额定起重量 165 吨,总质量 255 吨,工作状态外型尺寸 64mX4.8mX7.36m,正常架设梁片的最小曲线半径 600m,主机单车通过最小曲线半径 180m,自行速度最大 12km/h,自行最大爬坡度 16%。。机动平板车额定载重量 165 吨,整机重量 85 吨,最大轮廓尺寸 30mX3.5mX2m,单机通过最小曲线半径 180m,自行速度 12km/h,重载最大爬坡度 16%。倒装龙门吊额定起重量 85 吨,单台总质量 13.2 吨,内部净空 4100mmX5250mm。三、施工组织安排1、工期安排2010 年 11 月 26 日开工,拟完工日期:2013 年 10 月 30 日2010 年 11 月 26 日至 2011 年 11 月,架梁 301 孔;因泾川征地拆迁影响,2011 年 11 月至 2013 年 6 月 14 日,铺架停工;复工后铺架方案调整为:以大佛寺车站(DK135+345)为分界,大佛寺以东由西安方向向平凉方向进行架梁,需架梁 57 孔,单班作业,日架梁 2 孔;大佛寺以西由平凉方向向西安方向进行架梁,需架梁 528.5 孔,三班作业,日架梁 6 孔。2、工况分析根据架桥机的工作状况可分为:正常工况架梁、末孔架梁、跨组合桁梁架梁、滑移架梁、隧道口架梁、跨公路架梁及特殊天气架梁七种工况。架桥机架设单孔桥梁或多孔桥梁的最后一孔,属...
