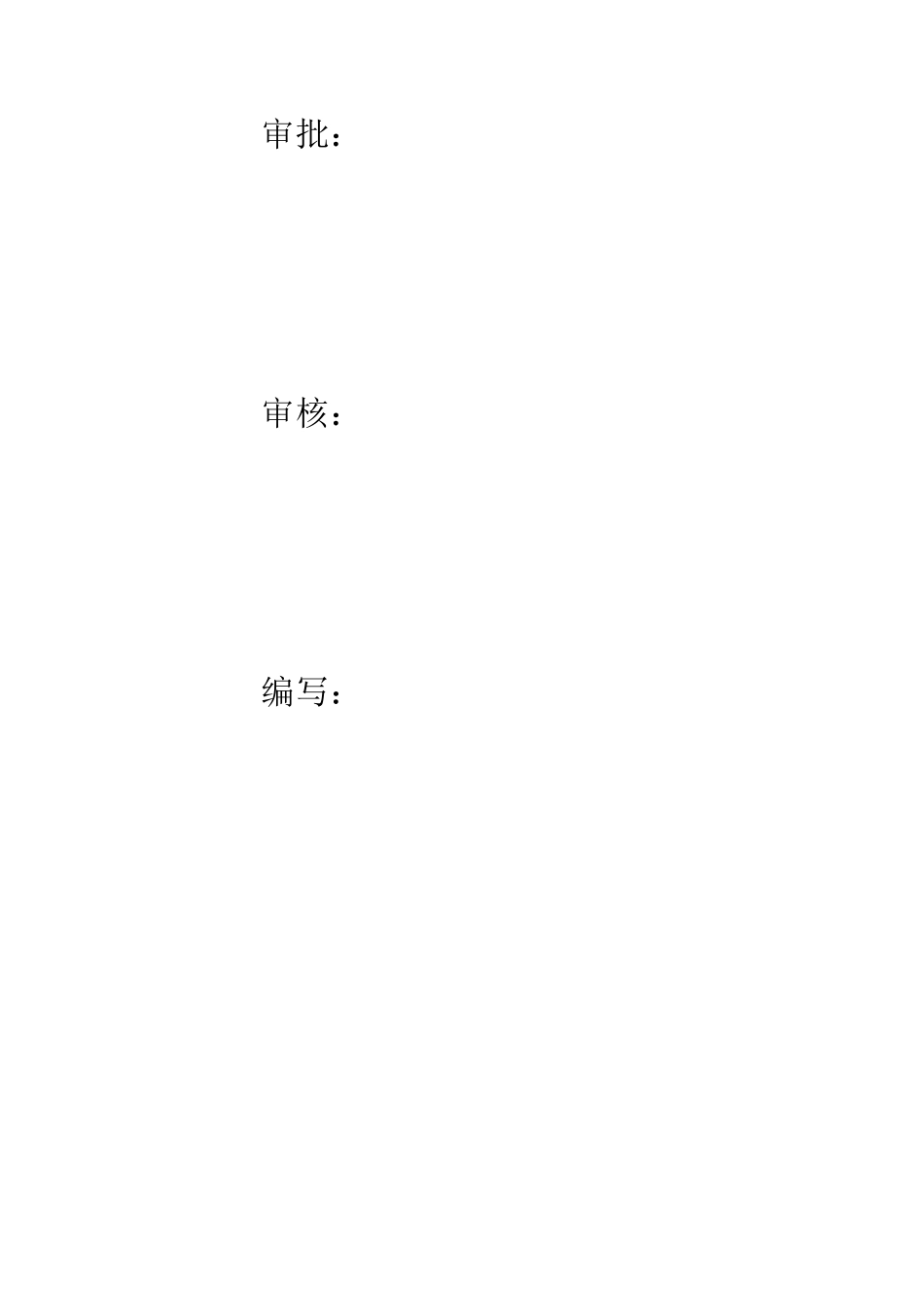

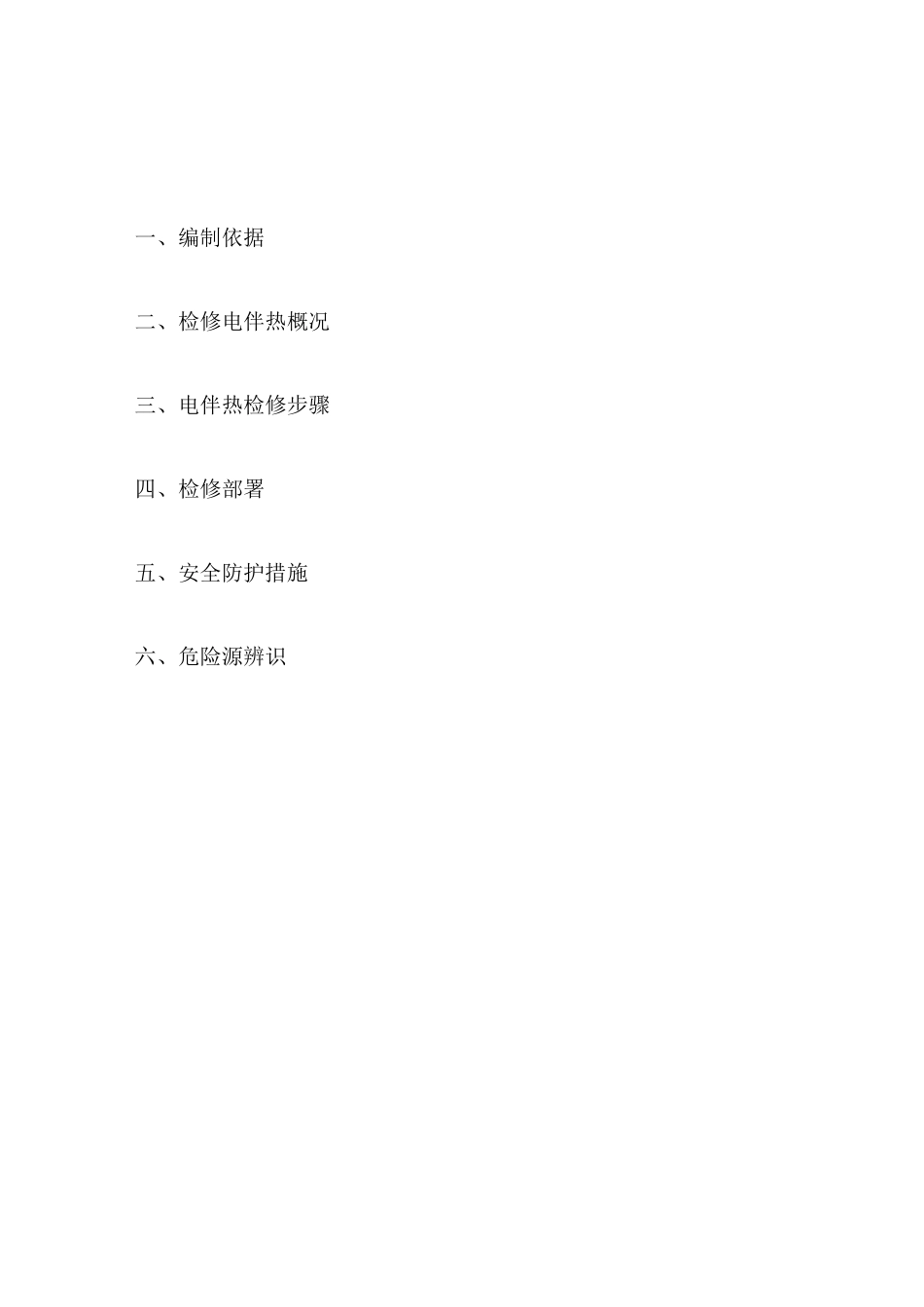

电伴热检修方案电仪车间2013 年 5 月 16 日审批：审核：编写：一、编制依据二、检修电伴热概况三、电伴热检修步骤四、检修部署五、安全防护措施六、危险源辨识一、编制依据1.《管道和设备保温防结露及电伴热》03S401;2.《工艺管道安装设计手册》二、检修电伴热概况由于电伴热投用率不高且部分电伴热在管道维修过程中损坏无法发挥其作用。本次检修时间较紧为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。此次电伴热检修内容；1. 更换损坏电伴热。2. 增加电伴热管线3. 检查电伴热温控原件及线路4. 检查电伴热电气连接有无松动或缺陷并检测电缆线路的绝缘电阻；三、电伴热检修步骤1）根据以上内容备置检修所需的材料、工具和专用试验设备；2）开具检修工作票，电气作业票；3）按照检修内容展开工序；A. 安装前的准备1）安装前应充分了解和熟悉各伴热回路的主材料型号、线长、布线方式附件等。2）熟悉《电伴热带系统安装与操作手册》3) 管道系统或容器均已施工完毕。4) 管道或容器的表面应去毛刺和锐角，避免安装过程中对伴热电缆造成损坏。5) 伴热带材料应符合设计的型号要求，表面应完好无破损。6) 领用伴热带后，应及时对其整卷材料进行绝缘性能测试，将伴热电缆的供电电缆对外金属屏蔽进行摇试，伴热严禁使用测试绝缘不合格材料。7) 安装前的测试数据应进行记录，参加测试人员签名。B. 安装1) 安装放线时，应将整卷的伴热带与卷筒安放在支架上，并放置于伴热线路回路的其中一端附近。2) 放线时应沿管道的走向放线，避免用大力拉扯伴热电缆，在放线过程中，应避免脚踏或将重物、杂物放置在伴热带上。3) 从电源接线盒点开始，沿管道走向或容器外壁，用铅丝将伴热电缆固定在管道或容器上。4) 伴热带的固定方式应按安装手册的提示，将伴热带尽可能沿管道的下半方固定。5) 所有的附件接口处均需预留伴热带，以便维修、更换附件等工作。6) 所有的管件的伴热(如阀门、法兰、支架等)应预留所需的伴热电缆长度，将该段伴热带缠绕在管件的主体上，并将其固定好。7）管道伴热带的敷设有二种形式，当采用螺旋缠绕方式时，应按安装手册的要求的方法进行螺旋缠绕安装。8）一般每米管道的用线量为自然整数倍（如 2、3、4……）的时候，伴热带应尽量采取直线式敷设。9）对一些关键性管道或容器可设计安装后备伴热系统，以确保管网系统的高可靠性。10）伴热带附件的安装，应按照安装手册中的有关规定或附件盒内的安装...
