摄影测量学教学案第06讲因地形起伏和像片倾斜引起的像点移位VIP免费

摄影测量学教学案第06讲因地形起伏和像片倾斜引起的像点移位_第1页
1/18
摄影测量学教学案第06讲因地形起伏和像片倾斜引起的像点移位_第2页
2/18
摄影测量学教学案第06讲因地形起伏和像片倾斜引起的像点移位_第3页
3/18

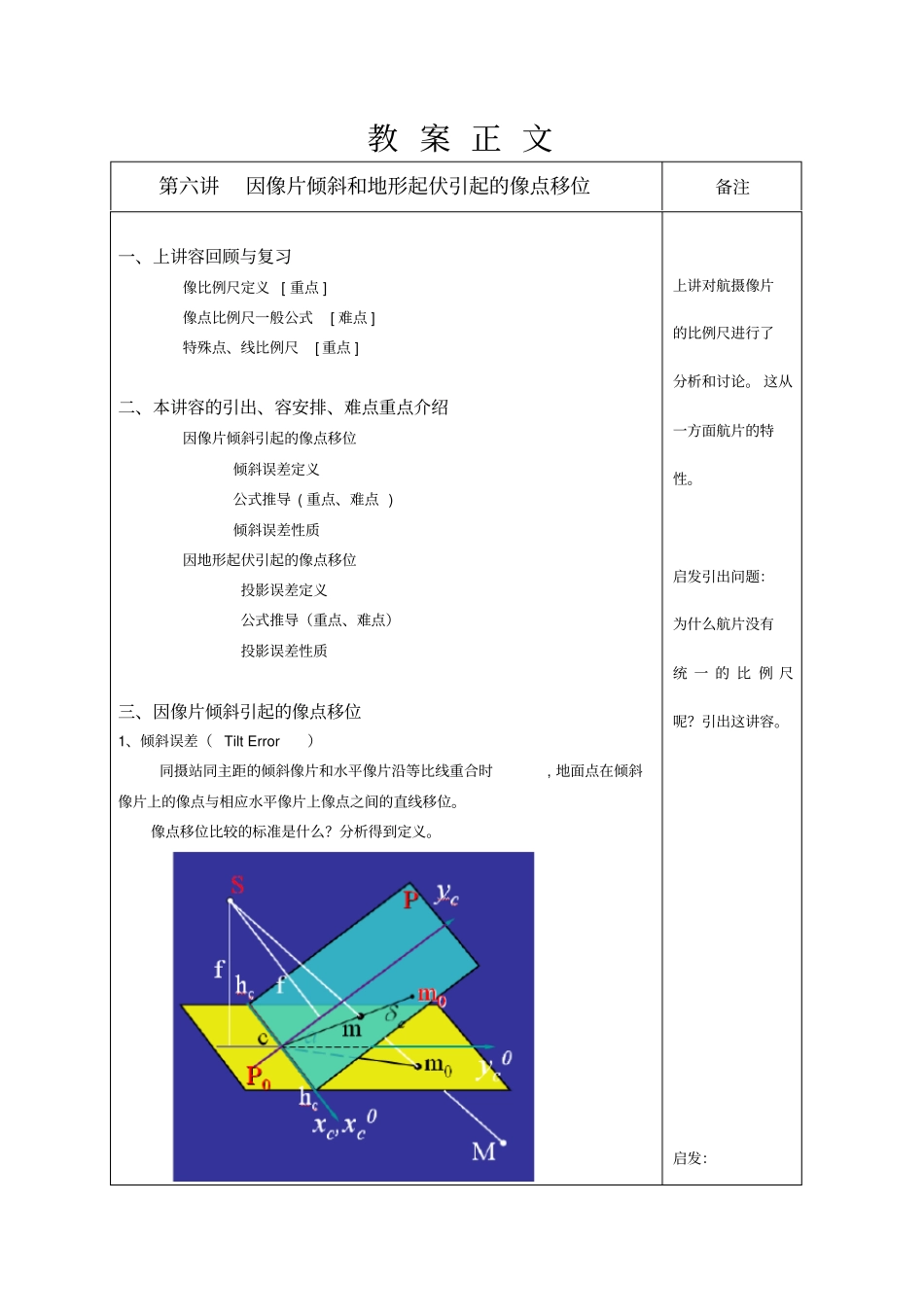

第 6 次课首页本课主题因地形起伏和像片倾斜引起的像点移位授课日期目的介绍由于像片倾斜和地形起伏造成的像点位置的变化。掌握倾斜误差特性。掌握投影误差特性。掌握获取理想像片的基本思路。讲授容与时间分配序号讲授容时间1 上讲容回顾20 2 本次授课容5 3 因像片倾斜引起的像点移位30 4 因地形起伏引起的像点移位30 5 容总结3 6 下讲容预习安排2 重点难点重点:倾斜误差、投影误差。难点:公式推导方法手段课堂教学采用启发式与讨论相结合的教学方法,使用多媒体教学手段。实习实验教 案 正 文第六讲因像片倾斜和地形起伏引起的像点移位备注一、上讲容回顾与复习像比例尺定义 [ 重点 ] 像点比例尺一般公式[ 难点 ] 特殊点、线比例尺[ 重点 ] 二、本讲容的引出、容安排、难点重点介绍因像片倾斜引起的像点移位倾斜误差定义公式推导 ( 重点、难点 ) 倾斜误差性质因地形起伏引起的像点移位投影误差定义公式推导(重点、难点)投影误差性质三、因像片倾斜引起的像点移位1、倾斜误差( Tilt Error)同摄站同主距的倾斜像片和水平像片沿等比线重合时, 地面点在倾斜像片上的像点与相应水平像片上像点之间的直线移位。像点移位比较的标准是什么?分析得到定义。上讲对航摄像片的比例尺进行了分析和讨论。 这从一方面航片的特性。启发引出问题:为什么航片没有统 一 的 比 例 尺呢?引出这讲容。启发:在图形中, P 是倾斜像片,0P 是假象的与 P 同摄站同主距的水平像片,它们相交于等比线cchh,m是地面点 M在倾斜像片上的实际构像,0m 是地面点 M 在水平像片上的假想像点,两像片沿等比线重合后,0m 在倾斜像片上的位置为0n ,根据定义,显然0mn 就是倾斜误差,倾斜误差我们用a 表示。像片倾斜引起的像点移位规律是什么呢?下面我们进行倾斜误差公式的推导。2、倾斜误差公式(Formulation)在推导倾斜误差公式之前,在倾斜像片和水平像片上分别建立等角点坐标系cc yxc和00cc yxc。点 m在坐标系cc yxc中的坐标为(cc yx ,),点0m 在坐标系00cc yxc中的坐标为(00,ccyx),则由等角点系统下,水平像片与倾斜像片对应点位的共线方程得到:sinsin0000ccccccyfyfyyfxfx比较方程( 9-2 )得到sin00cccccyffyyxx为了进一步看清楚上式的含义,将两像片沿等比线重合,如图五所示,这说明0,,nmc三点是共线的,这是一个非常重要的结论。这里,令 cm=rc,cm0=r0,叫做等角点辐射距,则由定义有0rr...
