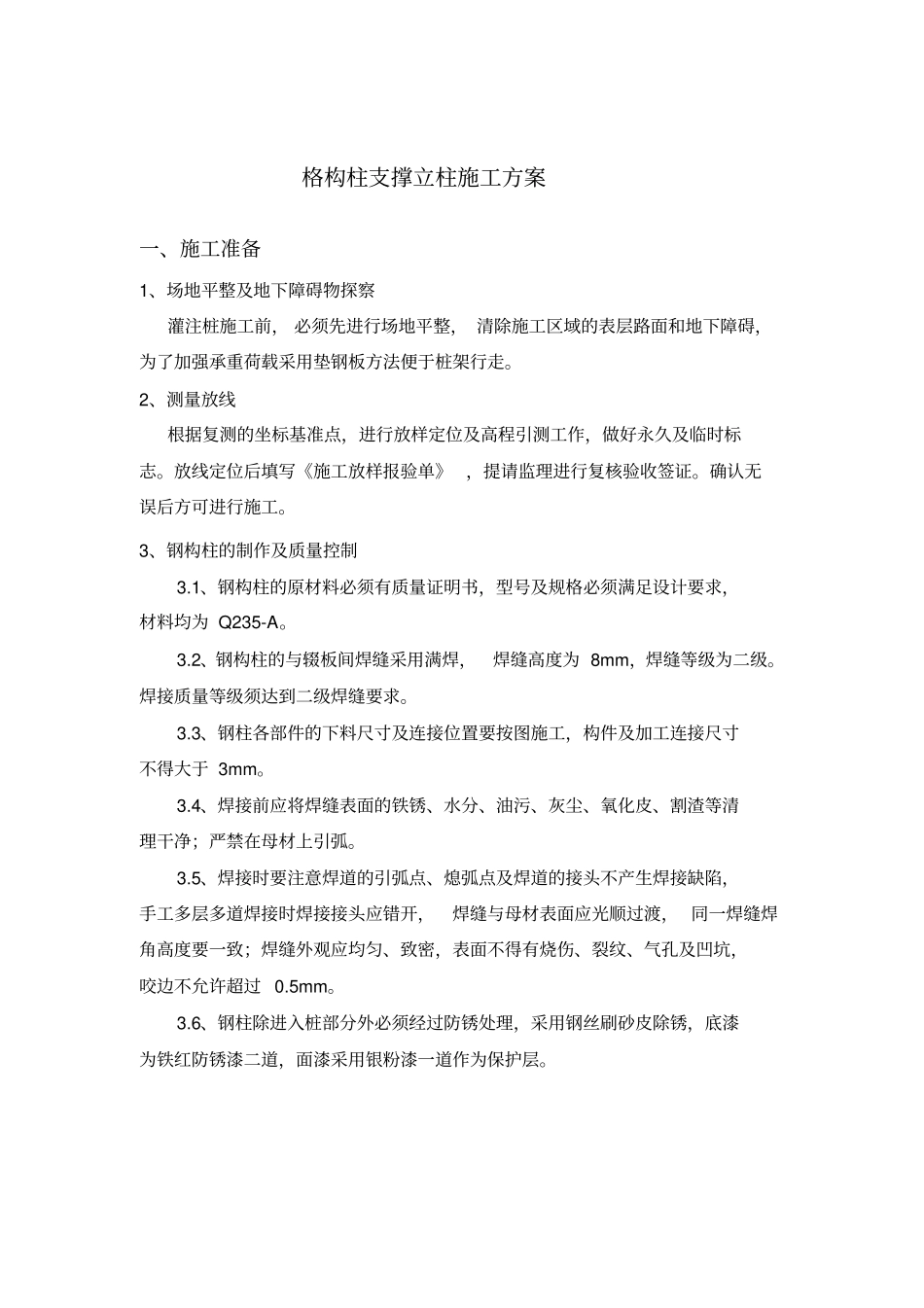

支撑格构柱施工方案_第1页
1/5

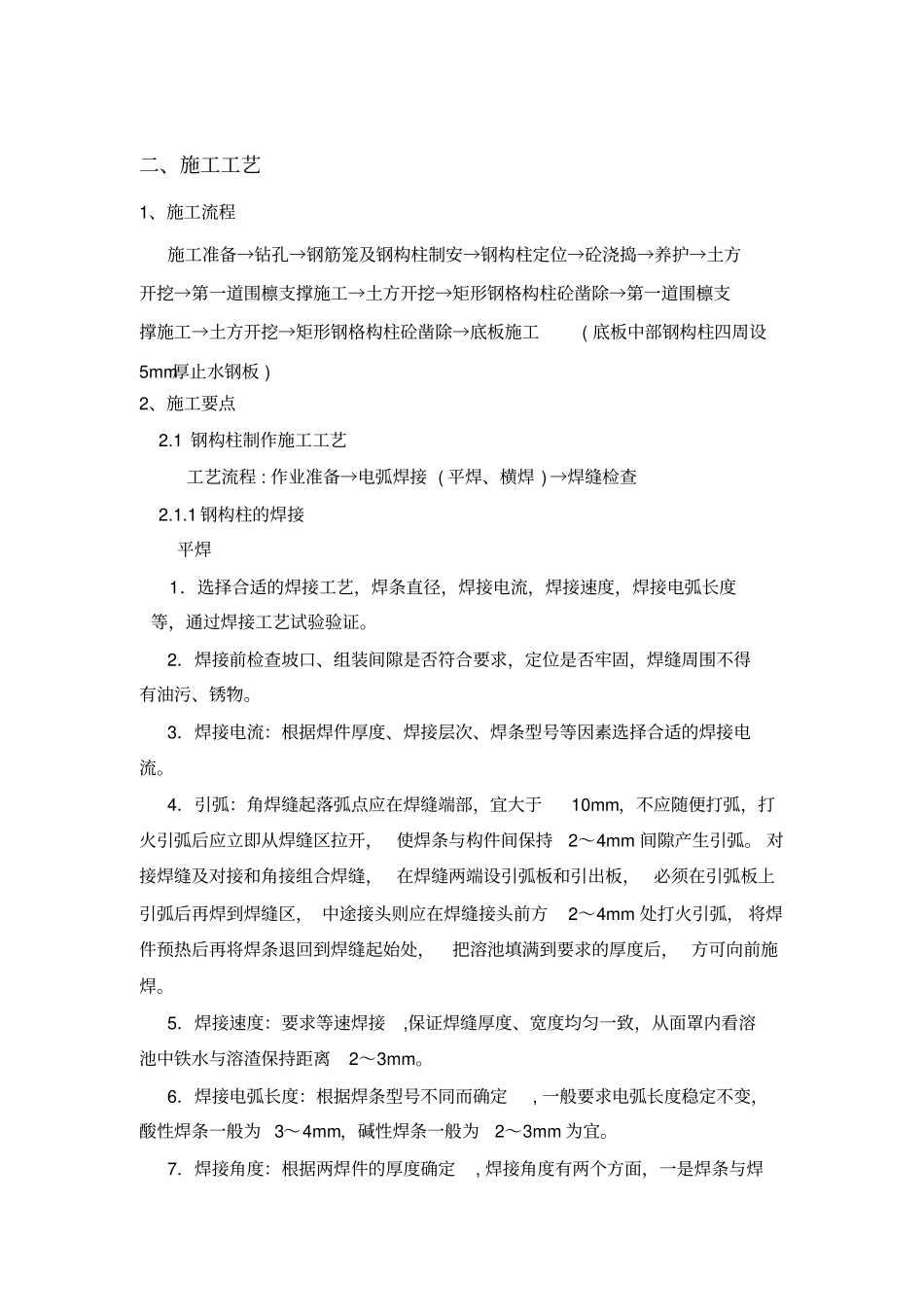

支撑格构柱施工方案_第2页
2/5

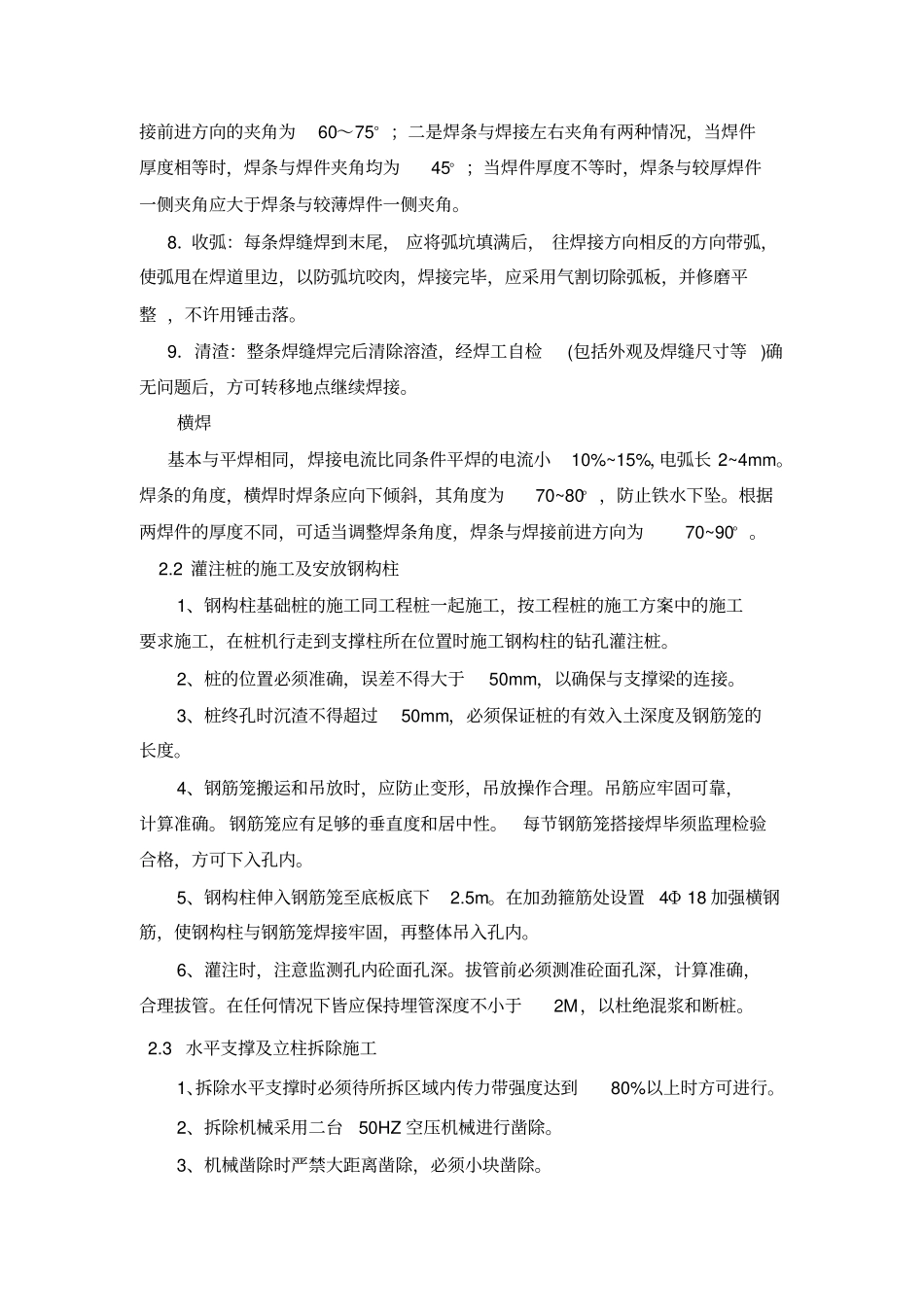

支撑格构柱施工方案_第3页
3/5
格构柱支撑立柱施工方案一、施工准备1、场地平整及地下障碍物探察灌注桩施工前, 必须先进行场地平整, 清除施工区域的表层路面和地下障碍,为了加强承重荷载采用垫钢板方法便于桩架行走。2、测量放线根据复测的坐标基准点,进行放样定位及高程引测工作,做好永久及临时标志。放线定位后填写《施工放样报验单》 ,提请监理进行复核验收签证。确认无误后方可进行施工。3、钢构柱的制作及质量控制3.1、钢构柱的原材料必须有质量证明书,型号及规格必须满足设计要求,材料均为 Q235-A。3.2、钢构柱的与辍板间焊缝采用满焊,焊缝高度为 8mm,焊缝等级为二级。焊接质量等级须达到二级焊缝要求。3.3、钢柱各部件的下料尺寸及连接位置要按图施工,构件及加工连接尺寸不得大于 3mm。3.4、焊接前应将焊缝表面的铁锈、水分、油污、灰尘、氧化皮、割渣等清理干净;严禁在母材上引弧。3.5、焊接时要注意焊道的引弧点、熄弧点及焊道的接头不产生焊接缺陷,手工多层多道焊接时焊接接头应错开,焊缝与母材表面应光顺过渡, 同一焊缝焊角高度要一致;焊缝外观应均匀、致密,表面不得有烧伤、裂纹、气孔及凹坑,咬边不允许超过 0.5mm。3.6、钢柱除进入桩部分外必须经过防锈处理,采用钢丝刷砂皮除锈,底漆为铁红防锈漆二道,面漆采用银粉漆一道作为保护层。二、施工工艺1、施工流程施工准备→钻孔→钢筋笼及钢构柱制安→钢构柱定位→砼浇捣→养护→土方开挖→第一道围檩支撑施工→土方开挖→矩形钢格构柱砼凿除→第一道围檩支撑施工→土方开挖→矩形钢格构柱砼凿除→底板施工( 底板中部钢构柱四周设5mm厚止水钢板 ) 2、施工要点2.1 钢构柱制作施工工艺工艺流程 : 作业准备→电弧焊接 ( 平焊、横焊 ) →焊缝检查2.1.1 钢构柱的焊接平焊1.选择合适的焊接工艺,焊条直径,焊接电流,焊接速度,焊接电弧长度等,通过焊接工艺试验验证。2.焊接前检查坡口、组装间隙是否符合要求,定位是否牢固,焊缝周围不得有油污、锈物。3.焊接电流:根据焊件厚度、焊接层次、焊条型号等因素选择合适的焊接电流。4.引弧:角焊缝起落弧点应在焊缝端部,宜大于10mm,不应随便打弧,打火引弧后应立即从焊缝区拉开, 使焊条与构件间保持2~4mm 间隙产生引弧。 对接焊缝及对接和角接组合焊缝, 在焊缝两端设引弧板和引出板, 必须在引弧板上引弧后再焊到焊缝区, 中途接头则应在焊缝接头前方2~4mm 处打火引弧, 将焊件预热后再将焊条退回到焊缝起始处,把溶...
