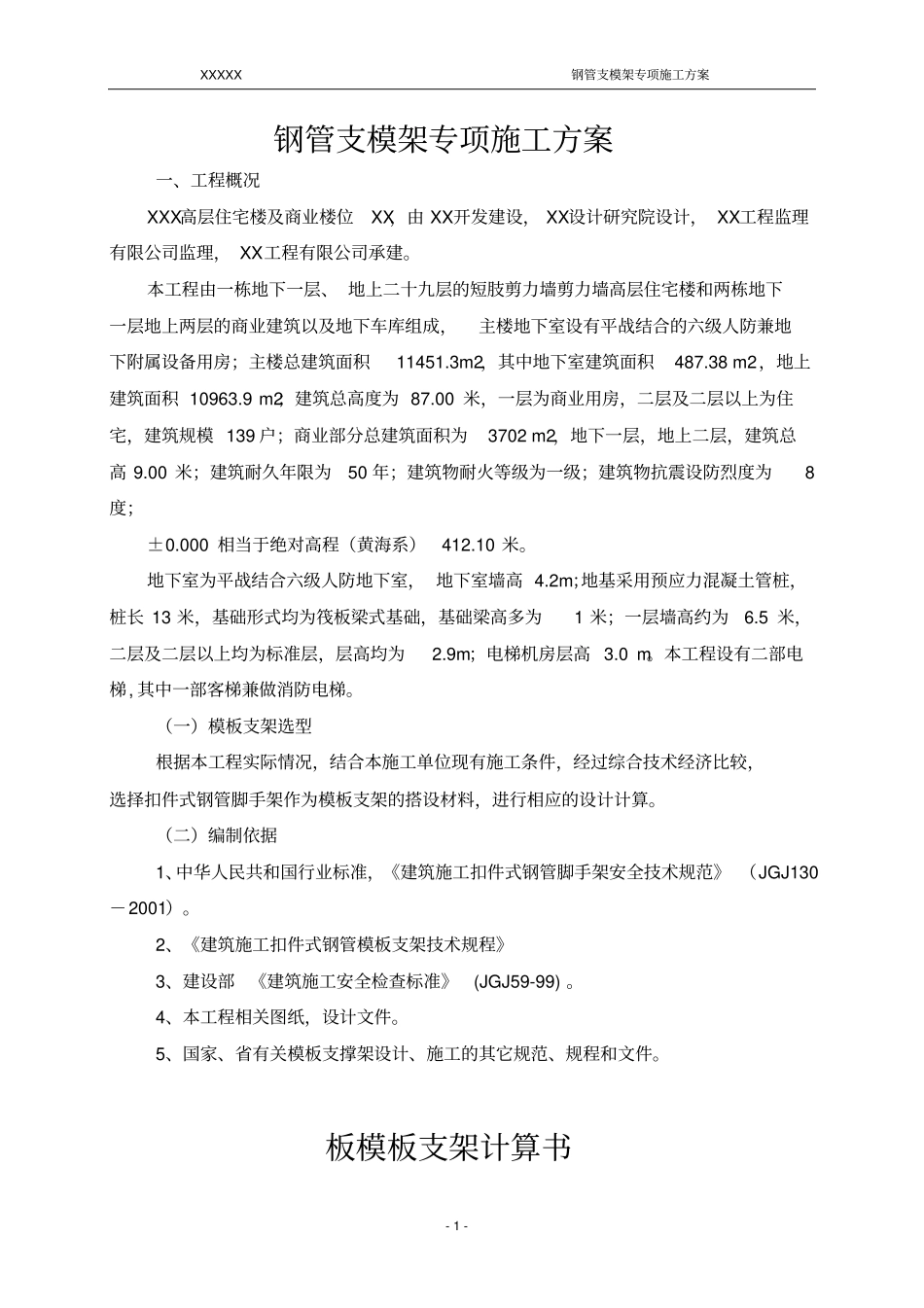

XXXXX 钢管支模架专项施工方案- 1 - 钢管支模架专项施工方案一、工程概况XXX高层住宅楼及商业楼位XX，由 XX开发建设， XX设计研究院设计， XX工程监理有限公司监理， XX工程有限公司承建。本工程由一栋地下一层、 地上二十九层的短肢剪力墙剪力墙高层住宅楼和两栋地下一层地上两层的商业建筑以及地下车库组成，主楼地下室设有平战结合的六级人防兼地下附属设备用房；主楼总建筑面积11451.3m2，其中地下室建筑面积487.38 m2，地上建筑面积 10963.9 m2；建筑总高度为 87.00 米，一层为商业用房，二层及二层以上为住宅，建筑规模 139 户；商业部分总建筑面积为3702 m2，地下一层，地上二层，建筑总高 9.00 米；建筑耐久年限为50 年；建筑物耐火等级为一级；建筑物抗震设防烈度为8度；±0.000 相当于绝对高程（黄海系）412.10 米。地下室为平战结合六级人防地下室， 地下室墙高 4.2m；地基采用预应力混凝土管桩，桩长 13 米，基础形式均为筏板梁式基础，基础梁高多为1 米；一层墙高约为6.5 米，二层及二层以上均为标准层，层高均为2.9m；电梯机房层高 3.0 m。本工程设有二部电梯, 其中一部客梯兼做消防电梯。（一）模板支架选型根据本工程实际情况，结合本施工单位现有施工条件，经过综合技术经济比较，选择扣件式钢管脚手架作为模板支架的搭设材料，进行相应的设计计算。（二）编制依据1、中华人民共和国行业标准，《建筑施工扣件式钢管脚手架安全技术规范》 （JGJ130－2001）。2、《建筑施工扣件式钢管模板支架技术规程》3、建设部《建筑施工安全检查标准》(JGJ59-99) 。4、本工程相关图纸，设计文件。5、国家、省有关模板支撑架设计、施工的其它规范、规程和文件。板模板支架计算书XXXXX 钢管支模架专项施工方案- 2 - 二、搭设方案（一）基本搭设参数模板支架高 H为5m，立杆步距 h（上下水平杆轴线间的距离）取1.8m，立杆纵距 l a取1.0m，横距 l b取1.0m。立杆伸出顶层横向水平杆中心线至模板支撑点的自由长度a取0.3m。 以200mm厚板为例。模板底部的方木，断面宽50mm，高 70mm，布设间距 0.25m。模板与木块自重 (kN/m2):0.350 ；混凝土和钢筋自重 (kN/m3):24.000 ；倾倒混凝土荷载 (kN/m2):2.000 ；施工均布荷载 (kN/m2):1.000 ；（二）材料及荷载取值说明本支撑架使用Ф 48×3. 5钢管，钢管壁厚不得小于 3mm，钢管上严禁打孔；采用的扣件，应经试验，在螺栓拧紧扭力矩达65N· m时，不得...
