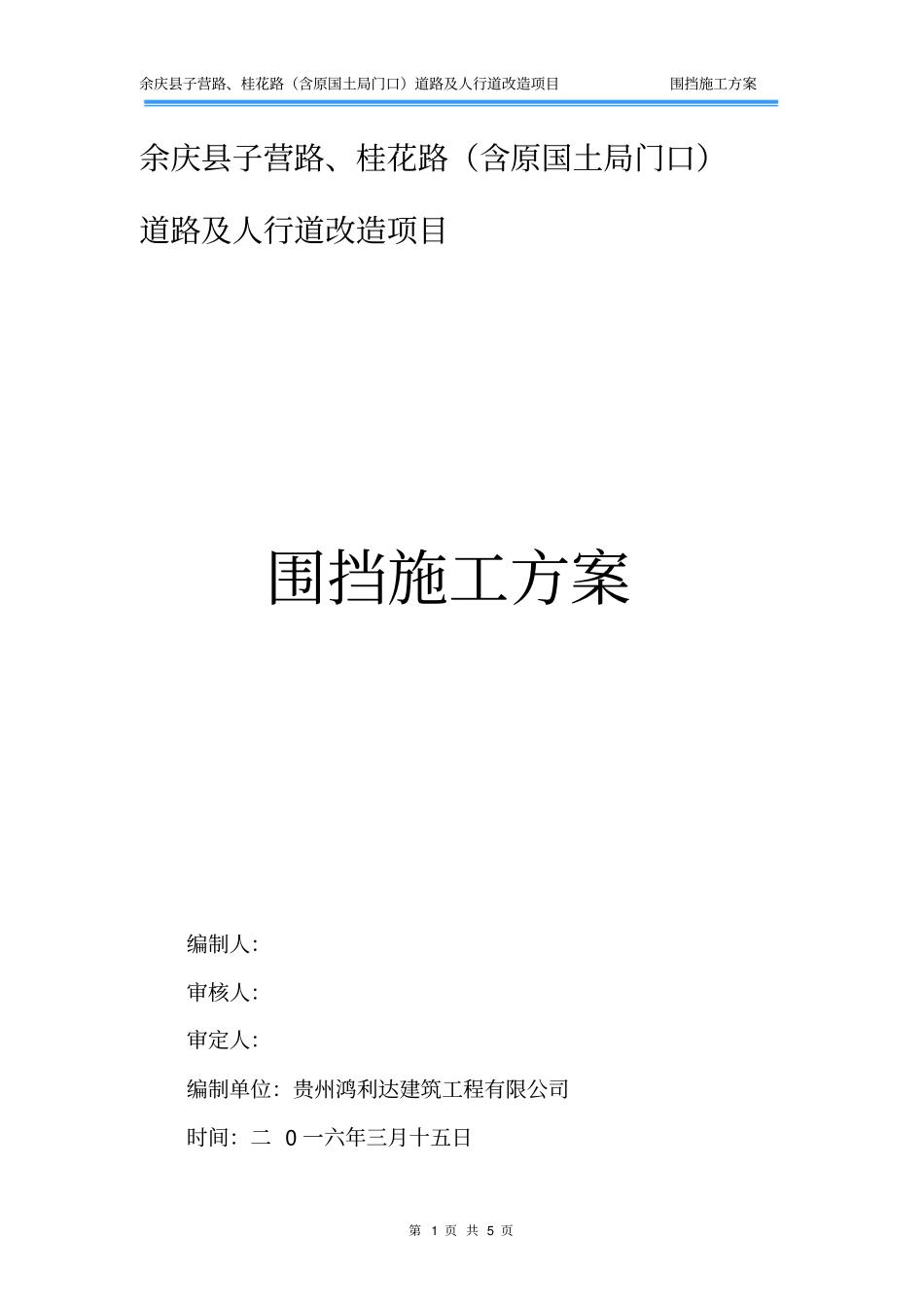

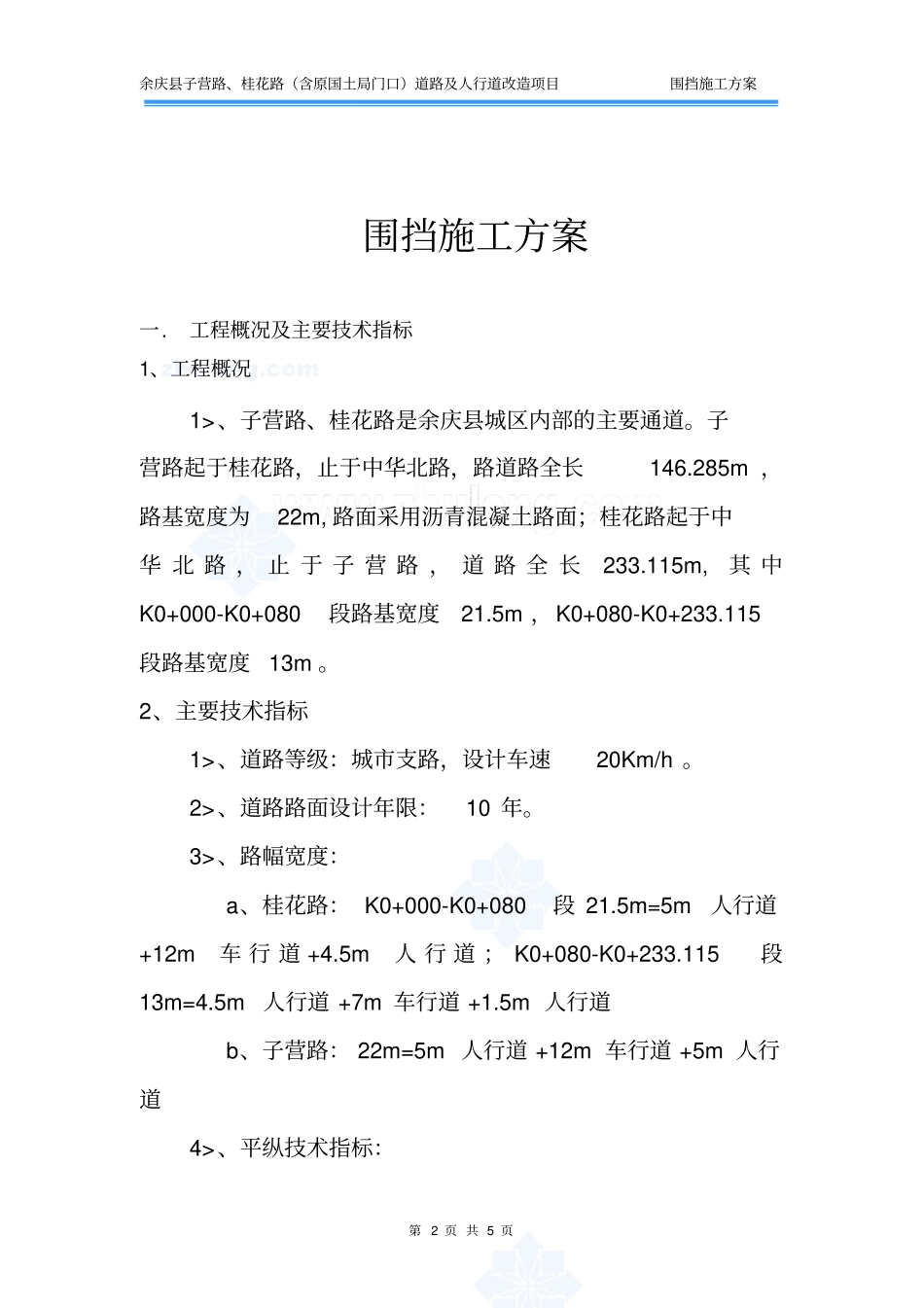

余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目围挡施工方案第 1 页 共 5 页余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目围挡施工方案编制人：审核人：审定人：编制单位：贵州鸿利达建筑工程有限公司时间：二 0 一六年三月十五日余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目围挡施工方案第 2 页 共 5 页围挡施工方案一. 工程概况及主要技术指标1、工程概况1>、子营路、桂花路是余庆县城区内部的主要通道。子营路起于桂花路，止于中华北路，路道路全长146.285m ，路基宽度为22m, 路面采用沥青混凝土路面；桂花路起于中华 北 路 ， 止 于 子 营 路 ， 道 路 全 长233.115m,其 中K0+000-K0+080段路基宽度21.5m ，K0+080-K0+233.115段路基宽度13m 。2、主要技术指标1>、道路等级：城市支路，设计车速20Km/h 。2>、道路路面设计年限：10 年。3>、路幅宽度：a、桂花路： K0+000-K0+080段 21.5m=5m人行道+12m车 行 道 +4.5m人 行 道 ； K0+080-K0+233.115段13m=4.5m人行道 +7m 车行道 +1.5m 人行道b、子营路： 22m=5m 人行道 +12m 车行道 +5m 人行道4>、平纵技术指标：余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目围挡施工方案第 3 页 共 5 页a、桂花路：路线总长：233.115m 最大纵坡： 4% b、子营路：路线总长：146.285m 最大纵坡： 4.304% 5>、路面结构： 60cm 6>、道路车行道路拱横坡为1.5%( 双坡 )。7>、设计荷载城市B 级。二. 围挡要求1、围挡安置围挡安装配合工程进展情况进行，必须在该段工程施工前完成。围挡安置应整齐稳固，安置的位置应以不防碍道路交通和行人通过为原则,除出入口外必须连续封闭,保证施工现场与外界隔离 ,围挡前应做好交通导向标志，施工时应指派专门人员维护交通秩序。围挡区附近不准堆放余土、施工材料及其他杂物，并保证该范围内整洁。2、选择材料本标段沿线施工围挡选择为蓝色彩钢板，使用厚度不小于 0.45mm ，彩钢板采用∠ 60X4 角钢做骨架，围挡背面采用30mm 钢管做支撑，稳固到既有路面上，围挡支腿部位焊接钢筋棍打眼固定在地面上，增加围挡的抗风稳定性。3、围挡高度余庆县子营路、桂花路（含原国土局门口）道路及人行道改造项目围挡施工方案第 4 页 共 5 页施工沿线围挡高2.0 米，宽 4.0 米为一板。4、美化处理施工沿线围挡做美化处理,喷涂企业名称、安全、质量...
