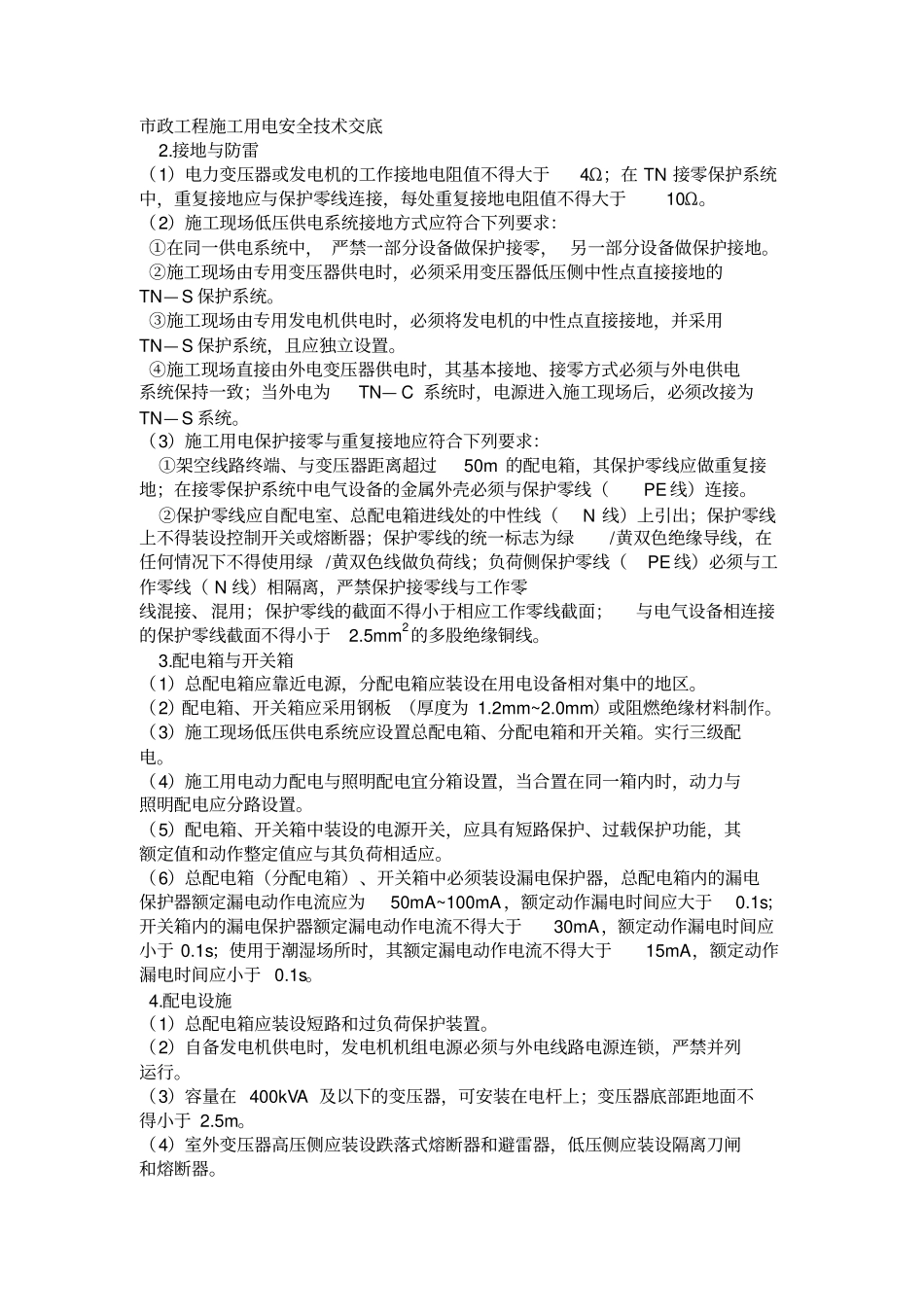

市政工程施工用电安全技术交底2.接地与防雷（1）电力变压器或发电机的工作接地电阻值不得大于4Ω；在 TN 接零保护系统中，重复接地应与保护零线连接，每处重复接地电阻值不得大于10Ω。（2）施工现场低压供电系统接地方式应符合下列要求：①在同一供电系统中， 严禁一部分设备做保护接零， 另一部分设备做保护接地。②施工现场由专用变压器供电时，必须采用变压器低压侧中性点直接接地的TN— S 保护系统。③施工现场由专用发电机供电时，必须将发电机的中性点直接接地，并采用TN— S 保护系统，且应独立设置。④施工现场直接由外电变压器供电时，其基本接地、接零方式必须与外电供电系统保持一致；当外电为TN— C 系统时，电源进入施工现场后，必须改接为TN— S 系统。（3）施工用电保护接零与重复接地应符合下列要求：①架空线路终端、与变压器距离超过50m 的配电箱，其保护零线应做重复接地；在接零保护系统中电气设备的金属外壳必须与保护零线（PE 线）连接。②保护零线应自配电室、总配电箱进线处的中性线（N 线）上引出；保护零线上不得装设控制开关或熔断器；保护零线的统一标志为绿/黄双色绝缘导线，在任何情况下不得使用绿 /黄双色线做负荷线；负荷侧保护零线（PE 线）必须与工作零线（ N 线）相隔离，严禁保护接零线与工作零线混接、混用；保护零线的截面不得小于相应工作零线截面；与电气设备相连接的保护零线截面不得小于2.5mm2的多股绝缘铜线。3.配电箱与开关箱（1）总配电箱应靠近电源，分配电箱应装设在用电设备相对集中的地区。（2）配电箱、开关箱应采用钢板 （厚度为 1.2mm~2.0mm）或阻燃绝缘材料制作。（3）施工现场低压供电系统应设置总配电箱、分配电箱和开关箱。实行三级配电。（4）施工用电动力配电与照明配电宜分箱设置，当合置在同一箱内时，动力与照明配电应分路设置。（5）配电箱、开关箱中装设的电源开关，应具有短路保护、过载保护功能，其额定值和动作整定值应与其负荷相适应。（6）总配电箱（分配电箱）、开关箱中必须装设漏电保护器，总配电箱内的漏电保护器额定漏电动作电流应为50mA~100mA，额定动作漏电时间应大于0.1s；开关箱内的漏电保护器额定漏电动作电流不得大于30mA，额定动作漏电时间应小于 0.1s；使用于潮湿场所时，其额定漏电动作电流不得大于15mA，额定动作漏电时间应小于 0.1s。4.配电设施（1）总配电箱应装设短路和过负荷保护装置。（2）自备发电机供电时，发电机机组电源必...
