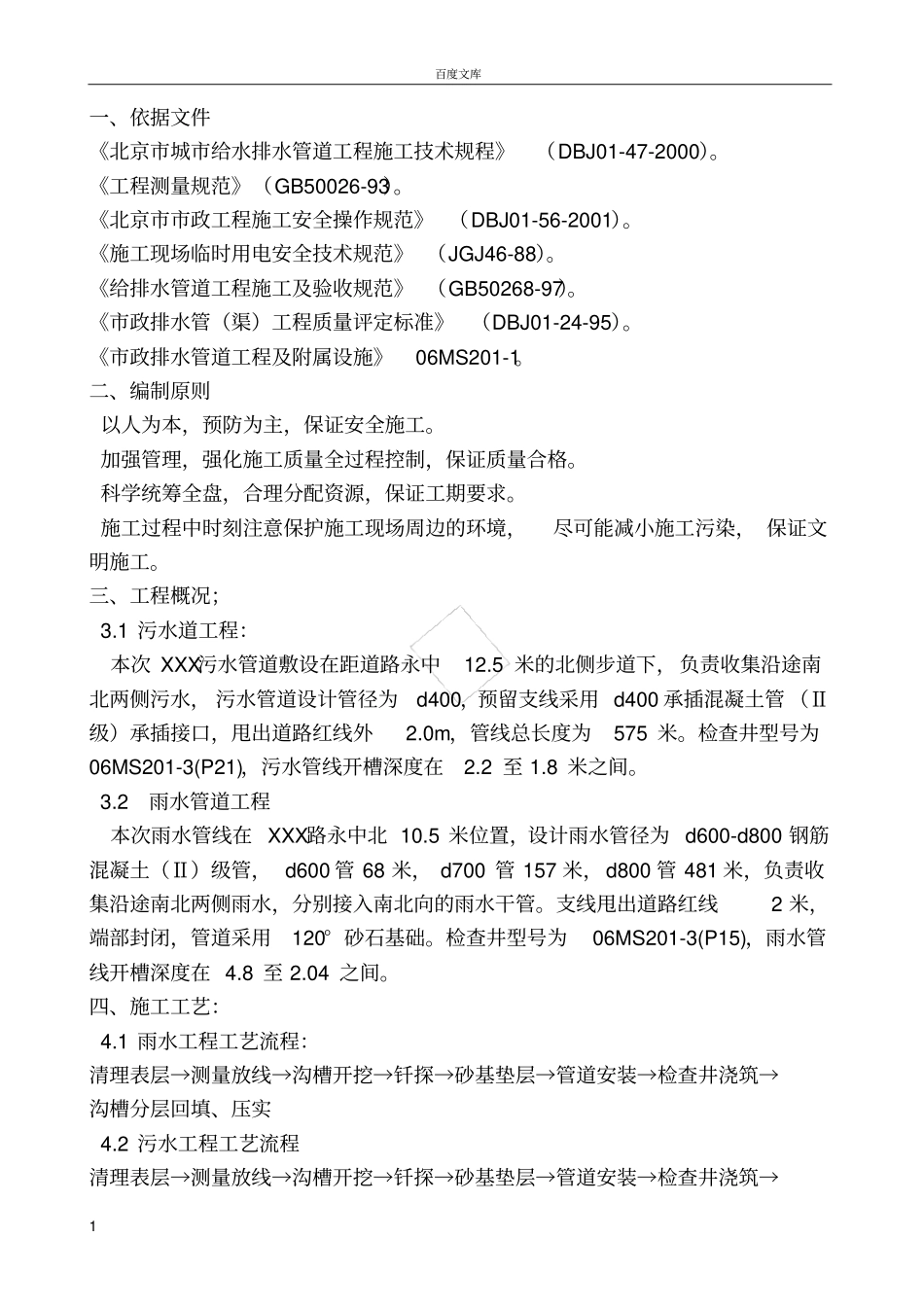

百度文库1 一、依据文件《北京市城市给水排水管道工程施工技术规程》（DBJ01-47-2000）。《工程测量规范》（GB50026-93）。《北京市市政工程施工安全操作规范》 （DBJ01-56-2001）。《施工现场临时用电安全技术规范》 （JGJ46-88）。《给排水管道工程施工及验收规范》 （GB50268-97）。《市政排水管（渠）工程质量评定标准》（DBJ01-24-95）。《市政排水管道工程及附属设施》06MS201-1。二、编制原则以人为本，预防为主，保证安全施工。加强管理，强化施工质量全过程控制，保证质量合格。科学统筹全盘，合理分配资源，保证工期要求。施工过程中时刻注意保护施工现场周边的环境，尽可能减小施工污染， 保证文明施工。三、工程概况；3.1 污水道工程：本次 XXX污水管道敷设在距道路永中12.5 米的北侧步道下，负责收集沿途南北两侧污水， 污水管道设计管径为d400，预留支线采用 d400 承插混凝土管 （Ⅱ级）承插接口，甩出道路红线外2.0m，管线总长度为575 米。检查井型号为06MS201-3(P21)，污水管线开槽深度在2.2 至 1.8 米之间。 3.2雨水管道工程本次雨水管线在 XXX路永中北 10.5 米位置，设计雨水管径为 d600-d800 钢筋混凝土（Ⅱ）级管， d600 管 68 米， d700 管 157 米，d800 管 481 米，负责收集沿途南北两侧雨水，分别接入南北向的雨水干管。支线甩出道路红线2 米，端部封闭，管道采用120° 砂石基础。检查井型号为06MS201-3(P15)，雨水管线开槽深度在 4.8 至 2.04 之间。四、施工工艺：4.1 雨水工程工艺流程：清理表层→测量放线→沟槽开挖→钎探→砂基垫层→管道安装→检查井浇筑→沟槽分层回填、压实4.2 污水工程工艺流程清理表层→测量放线→沟槽开挖→钎探→砂基垫层→管道安装→检查井浇筑→百度文库2 闭水试验→沟槽分层回填、压实五、具体的施工方法：5.1 施工前的准备工作：管线开挖之前需要先进行坑探工作，找到可能与地下管线有关的已建管线，并在具体位置做好记录，坑探时要顺着管线施工的方向，同时在垂直于管线施工方向每隔 50m进行人工坑探。5.2 具体的施工程序：5.2.1清理表层：管线开挖之前须将渣土清理出工作场地，对测量管线的平面位置进行放线。5.2.2 测量放线①沟槽开挖前依据设计图纸、规范要求确定开槽的上口线， 沟槽中线， 以及平面井室的位置，并且需要对机械操作人员进行详细的交底，②开槽过程中的测量放线： 管线中线桩每 10m一点，桩顶钉中心钉， 在槽帮两侧...
