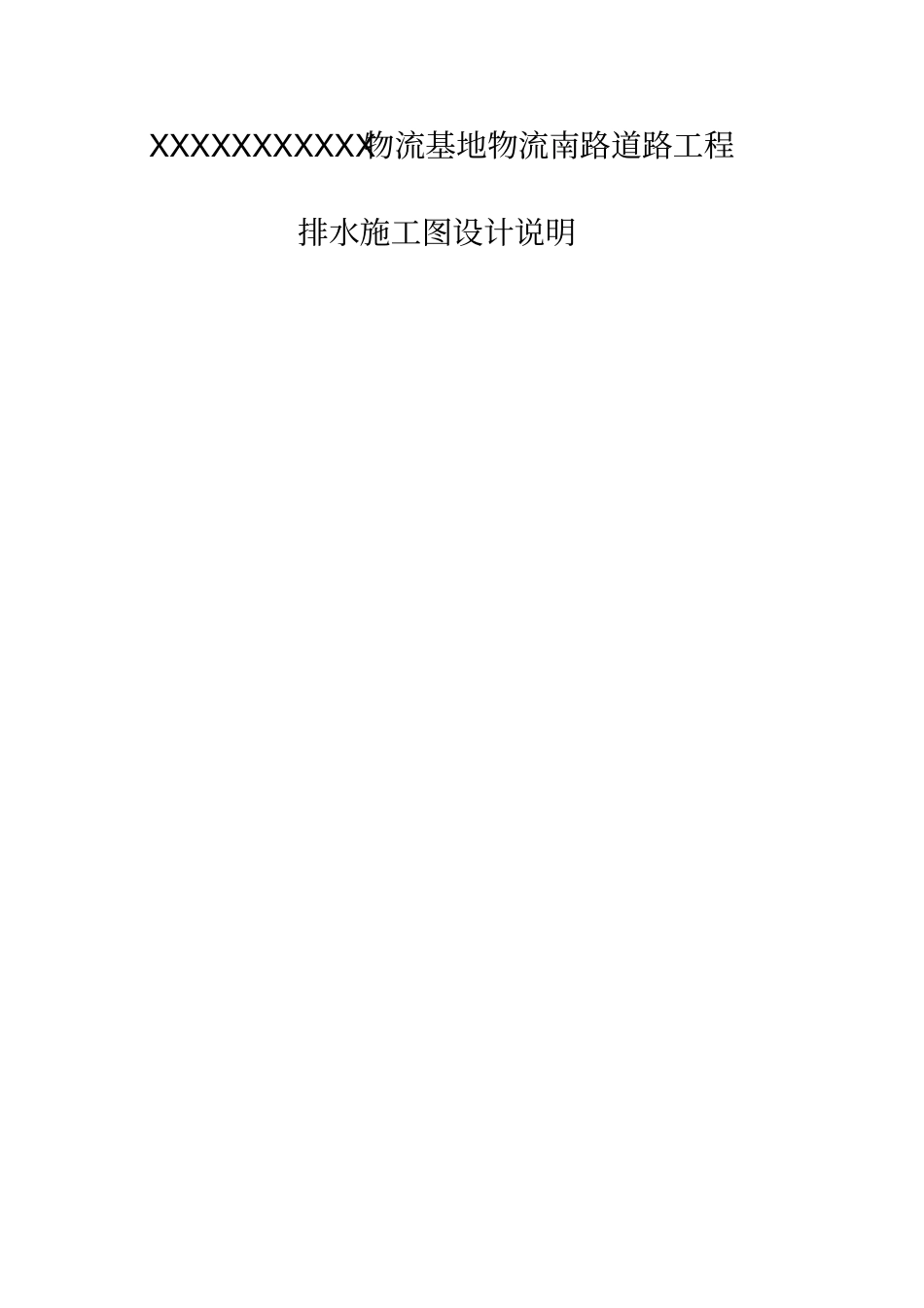

政道路排水设计说明VIP免费

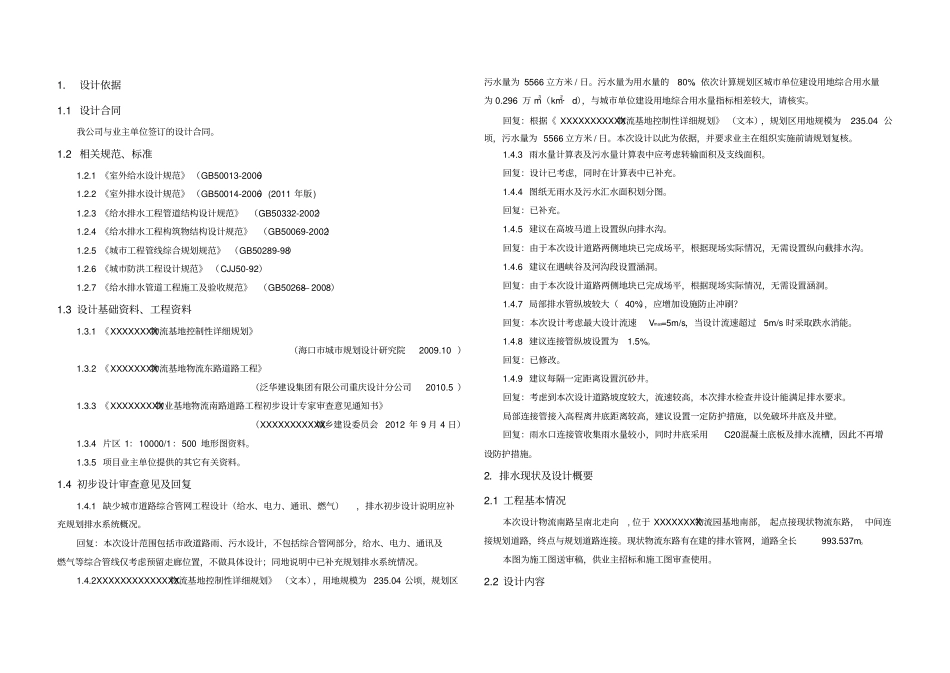

XXXXXXXXXXX物流基地物流南路道路工程排水施工图设计说明1． 设计依据1.1 设计合同我公司与业主单位签订的设计合同。1.2 相关规范、标准1.2.1 《室外给水设计规范》 （GB50013-2006）1.2.2 《室外排水设计规范》 （GB50014-2006）(2011 年版) 1.2.3 《给水排水工程管道结构设计规范》 （GB50332-2002）1.2.4 《给水排水工程构筑物结构设计规范》 （GB50069-2002）1.2.5 《城市工程管线综合规划规范》 （GB50289-98）1.2.6 《城市防洪工程设计规范》 （CJJ50-92）1.2.7 《给水排水管道工程施工及验收规范》 （GB50268— 2008）1.3 设计基础资料、工程资料1.3.1 《XXXXXXXX物流基地控制性详细规划》（海口市城市规划设计研究院 2009.10 ）1.3.2 《XXXXXXXX物流基地物流东路道路工程》（泛华建设集团有限公司重庆设计分公司 2010.5 ）1.3.3 《XXXXXXXXX物业基地物流南路道路工程初步设计专家审查意见通知书》（XXXXXXXXXXX城乡建设委员会 2012 年 9 月 4 日）1.3.4 片区 1：10000/1：500 地形图资料。1.3.5 项目业主单位提供的其它有关资料。1.4 初步设计审查意见及回复1.4.1 缺少城市道路综合管网工程设计（给水、电力、通讯、燃气），排水初步设计说明应补充规划排水系统概况。回复：本次设计范围包括市政道路雨、污水设计，不包括综合管网部分，给水、电力、通讯及燃气等综合管线仅考虑预留走廊位置，不做具体设计；同地说明中已补充规划排水系统情况。1.4.2XXXXXXXXXXXXXX物流基地控制性详细规划》 （文本），用地规模为 235.04 公顷，规划区污水量为 5566 立方米 / 日。污水量为用水量的80%。依次计算规划区城市单位建设用地综合用水量为 0.296 万 m3（km2· d），与城市单位建设用地综合用水量指标相差较大，请核实。回复：根据《 XXXXXXXXXXX物流基地控制性详细规划》 （文本），规划区用地规模为235.04 公顷，污水量为 5566 立方米 / 日。本次设计以此为依据，并要求业主在组织实施前请规划复核。1.4.3 雨水量计算表及污水量计算表中应考虑转输面积及支线面积。回复：设计已考虑，同时在计算表中已补充。1.4.4 图纸无雨水及污水汇水面积划分图。回复：已补充。1.4.5 建议在高坡马道上设置纵向排水沟。回复：由于本次设计道路两侧地块已完成场平，根据现场实际情况，无需设置纵向截排水沟。1.4.6 建议在遇峡谷及河沟段设置涵洞。回复：由于本次设计道路两侧地块已完成场平，根...
