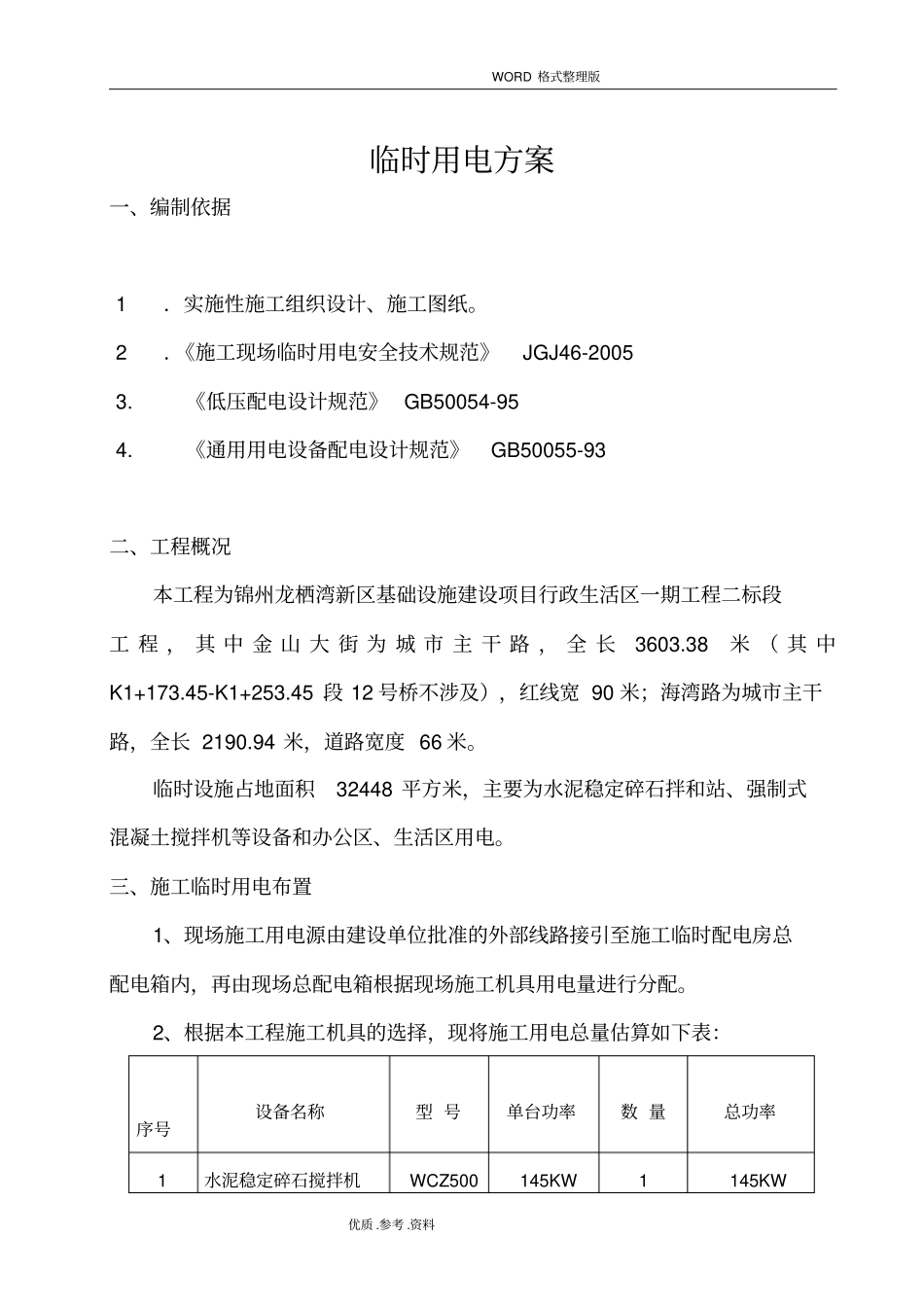

WORD 格式整理版优质 .参考 .资料临时用电方案一、编制依据 1．实施性施工组织设计、施工图纸。 2．《施工现场临时用电安全技术规范》JGJ46-2005 3. 《低压配电设计规范》 GB50054-95 4. 《通用用电设备配电设计规范》GB50055-93二、工程概况本工程为锦州龙栖湾新区基础设施建设项目行政生活区一期工程二标段工 程 ， 其 中 金 山 大 街 为 城 市 主 干 路 ， 全 长3603.38米 （ 其 中K1+173.45-K1+253.45 段 12 号桥不涉及），红线宽 90 米；海湾路为城市主干路，全长 2190.94 米，道路宽度 66 米。临时设施占地面积32448 平方米，主要为水泥稳定碎石拌和站、强制式混凝土搅拌机等设备和办公区、生活区用电。三、施工临时用电布置1、现场施工用电源由建设单位批准的外部线路接引至施工临时配电房总配电箱内，再由现场总配电箱根据现场施工机具用电量进行分配。2、根据本工程施工机具的选择，现将施工用电总量估算如下表：序号设备名称型 号单台功率数 量总功率1 水泥稳定碎石搅拌机WCZ500 145KW 1 145KW WORD 格式整理版优质 .参考 .资料2 砼搅拌机JS500 18.5KW 1 18.5KW 3 砂浆机UJI-200 3KW 1 3KW 4 插入式振捣棒1.5KW 6 9KW 5 多用木工机7.5KW 1 7.5 5 水泵QY-T 3KW 3 9KW 6 交流电焊机BX-300F 23KW 1 23KW 7 钢筋调直机3.5 KW 1 3.5KW 8 钢筋切断机GK-40 7.5 KW 1 7.5KW 9 钢筋弯曲机GJT-40 2.8 KW 1 2.8KW 10 照明及其他用电20KW 合计248.8KW 根据以上统计本工程用电总容量为248.8KW，采用 BV-3×70+2×50 三相五线制供电线路，安装总配电箱一个。3、配电系统网络图： 4、供电设备总容量：总配电箱照明 20KW 动力 228.8KW 一分配箱151KW 二分配箱41KW 照明分配箱20KW 水泥稳定碎石拌合机145KW水泵两台 6KW 混凝土搅拌机18.5KW 砂浆机、振捣棒12KW水泵、木工机10.5KW钢筋加工机械36.8KW三分配箱36.8KW WORD 格式整理版优质 .参考 .资料P=1.05×(K1×ΣP1/cos φ +K2×ΣP2+K3×ΣP3) =1.05 ×(0.7 ×192/0.75+0.6 ×36.8+1 ×20) =232.344KW 变压器采用 250KVA一台，满足施工需要。5、施工用电线路截面计算：1) 动力用电线路截面计算： P=1.05 ×(K1×ΣP1/cos φ +K2×ΣP2) =1.05×(0.7 ×192/0.75+0.6 ×36.8) =211.344（KVA) I=(k×p)/( √3×u×cosφ ) =（0.7 ×211.344 ×1000）/( √...
