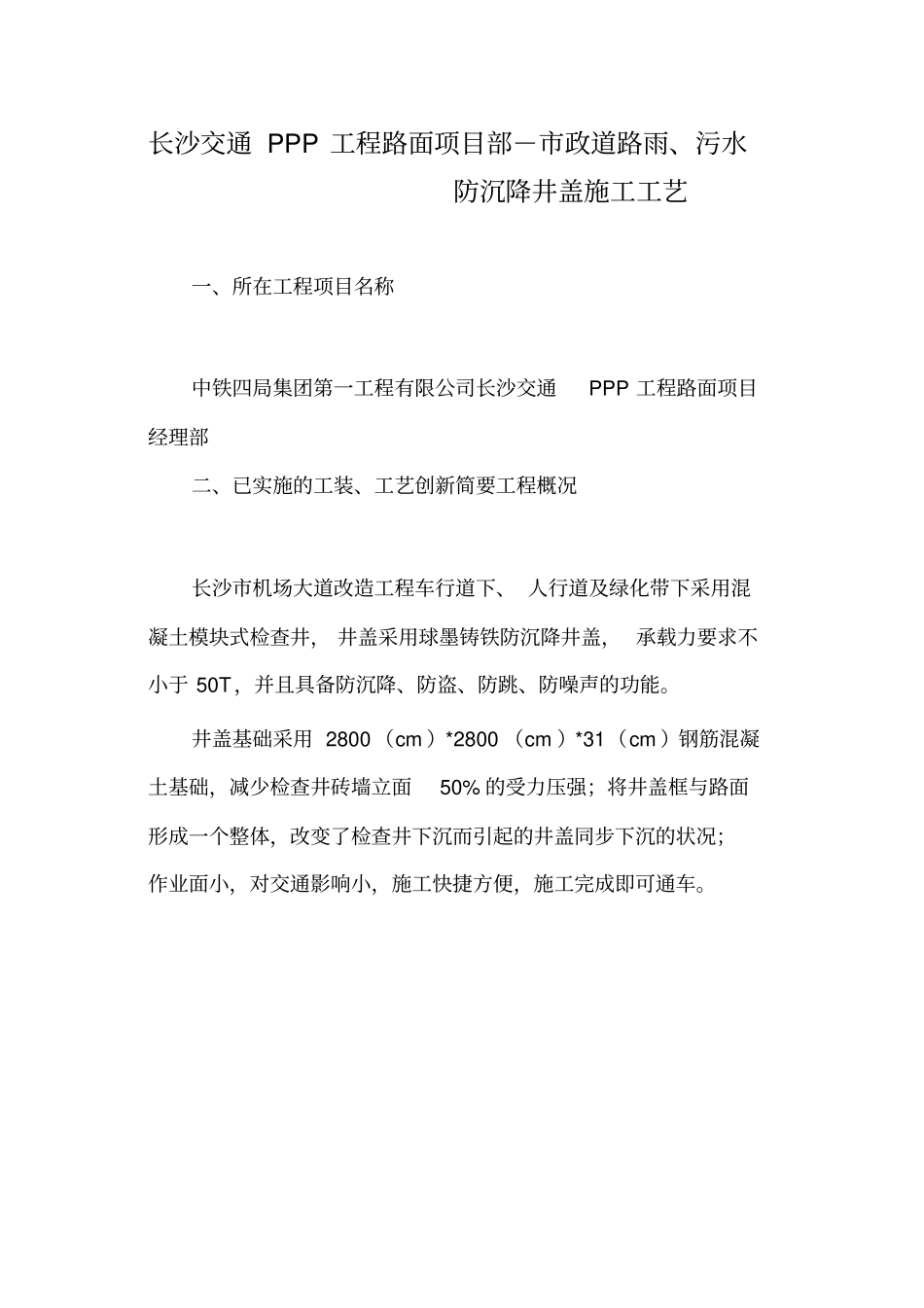

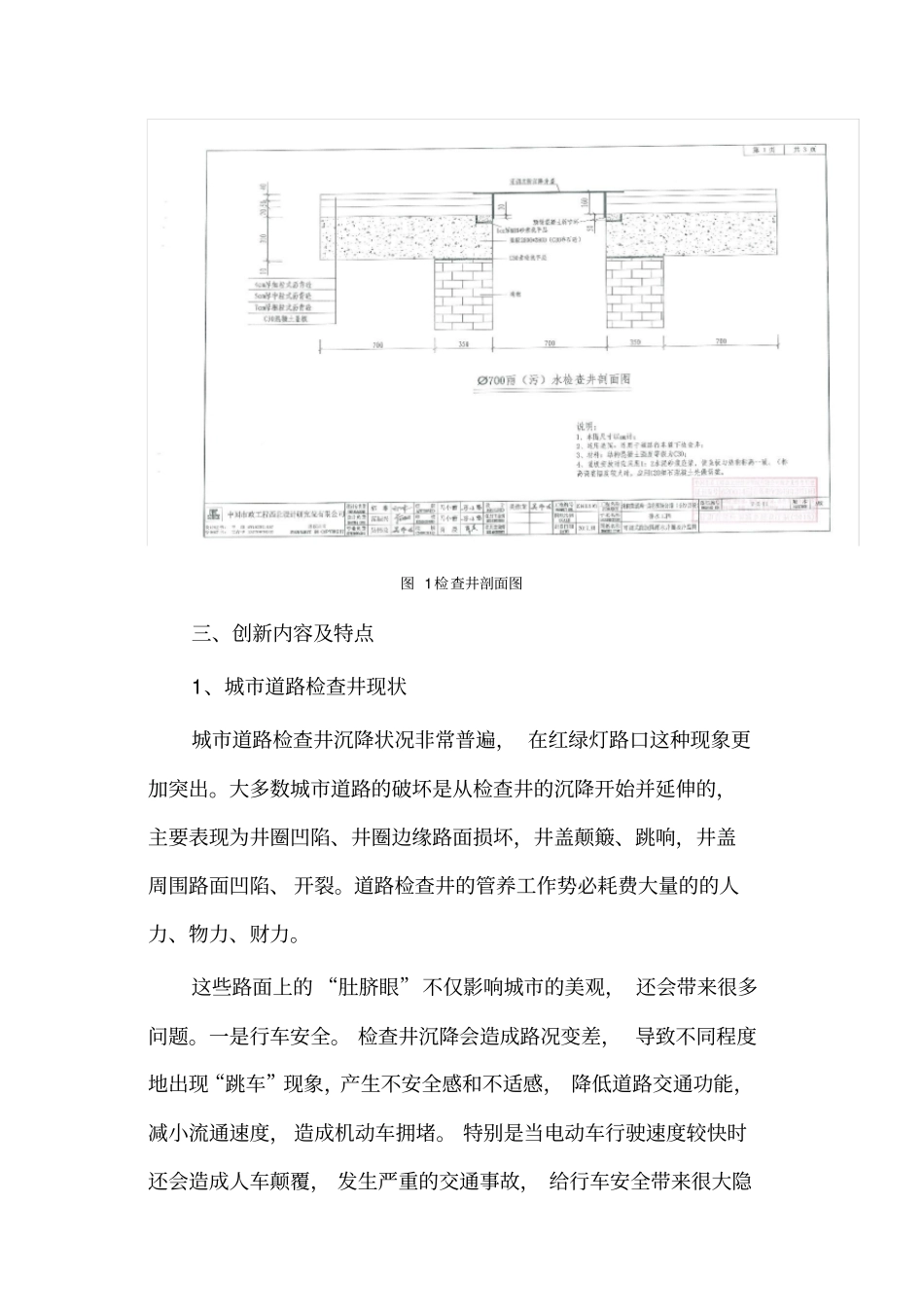

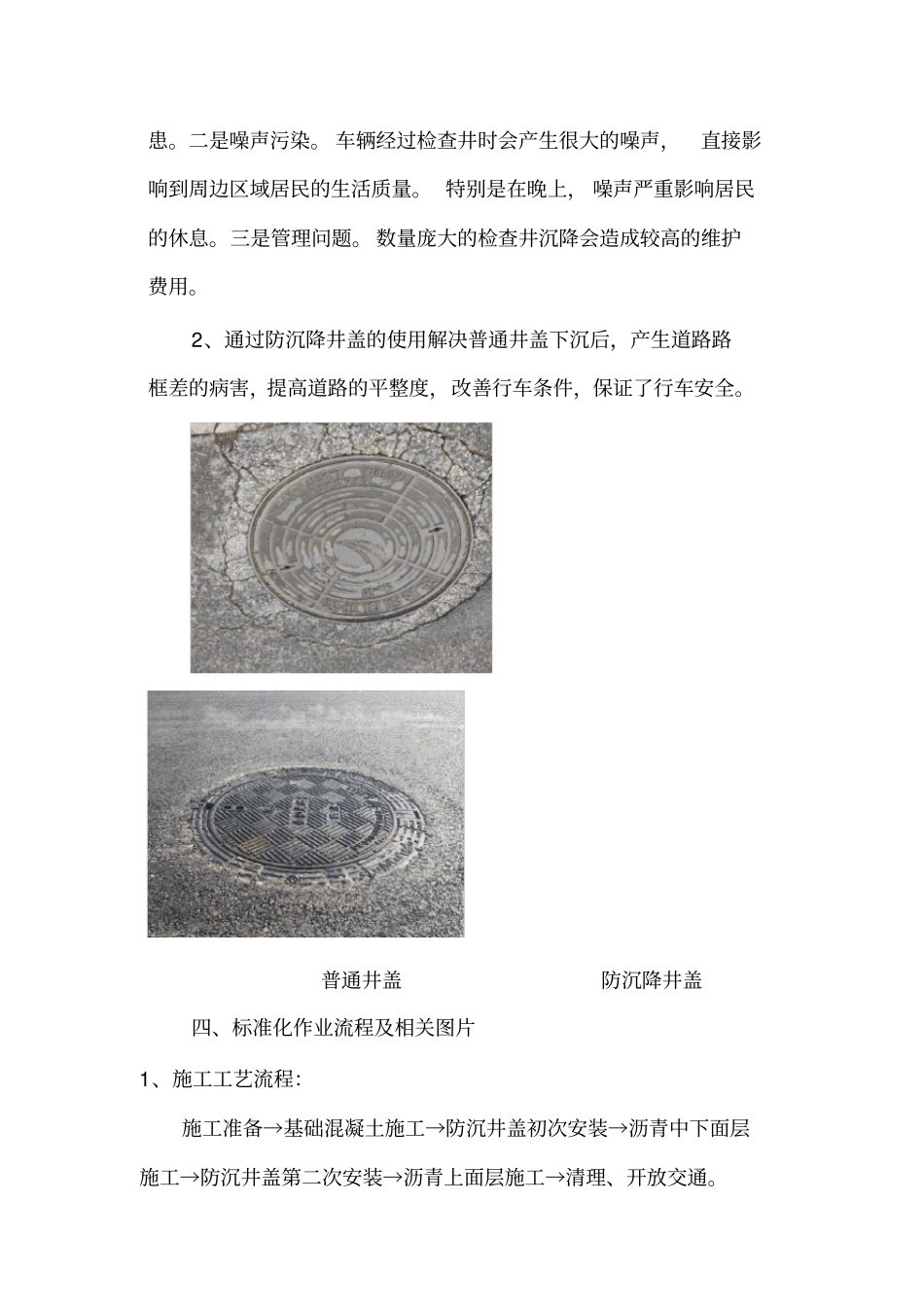

长沙交通 PPP 工程路面项目部－市政道路雨、污水防沉降井盖施工工艺一、所在工程项目名称中铁四局集团第一工程有限公司长沙交通PPP 工程路面项目经理部二、已实施的工装、工艺创新简要工程概况长沙市机场大道改造工程车行道下、 人行道及绿化带下采用混凝土模块式检查井， 井盖采用球墨铸铁防沉降井盖， 承载力要求不小于 50T，并且具备防沉降、防盗、防跳、防噪声的功能。井盖基础采用 2800 （cm ）*2800 （cm ）*31（cm ）钢筋混凝土基础，减少检查井砖墙立面50% 的受力压强；将井盖框与路面形成一个整体，改变了检查井下沉而引起的井盖同步下沉的状况；作业面小，对交通影响小，施工快捷方便，施工完成即可通车。图 1 检查井剖面图三、创新内容及特点1、城市道路检查井现状城市道路检查井沉降状况非常普遍， 在红绿灯路口这种现象更加突出。大多数城市道路的破坏是从检查井的沉降开始并延伸的，主要表现为井圈凹陷、井圈边缘路面损坏，井盖颠簸、跳响，井盖周围路面凹陷、 开裂。道路检查井的管养工作势必耗费大量的的人力、物力、财力。这些路面上的 “肚脐眼”不仅影响城市的美观， 还会带来很多问题。一是行车安全。 检查井沉降会造成路况变差， 导致不同程度地出现“跳车”现象，产生不安全感和不适感， 降低道路交通功能，减小流通速度， 造成机动车拥堵。 特别是当电动车行驶速度较快时还会造成人车颠覆， 发生严重的交通事故， 给行车安全带来很大隐患。二是噪声污染。 车辆经过检查井时会产生很大的噪声，直接影响到周边区域居民的生活质量。 特别是在晚上， 噪声严重影响居民的休息。三是管理问题。 数量庞大的检查井沉降会造成较高的维护费用。2、通过防沉降井盖的使用解决普通井盖下沉后，产生道路路框差的病害，提高道路的平整度，改善行车条件，保证了行车安全。普通井盖防沉降井盖四、标准化作业流程及相关图片1、施工工艺流程：施工准备→基础混凝土施工→防沉井盖初次安装→沥青中下面层施工→防沉井盖第二次安装→沥青上面层施工→清理、开放交通。（1）施工准备限位井圈井盖混凝土调节环（2）基础混凝土施工水泥稳定碎石施工完成后，确定井位，以井口为中心的正方形2800 （cm ）*2800 （cm ），井圈加固范围内的路面结构挖除，机械破碎时应小心施工，严禁扰动周围路面结构。路面结构预留小部分进行人工凿除，保证槽壁直顺、整齐。安装钢筋网片前将基坑内清理干净，坑槽周围采用低标号混凝...
