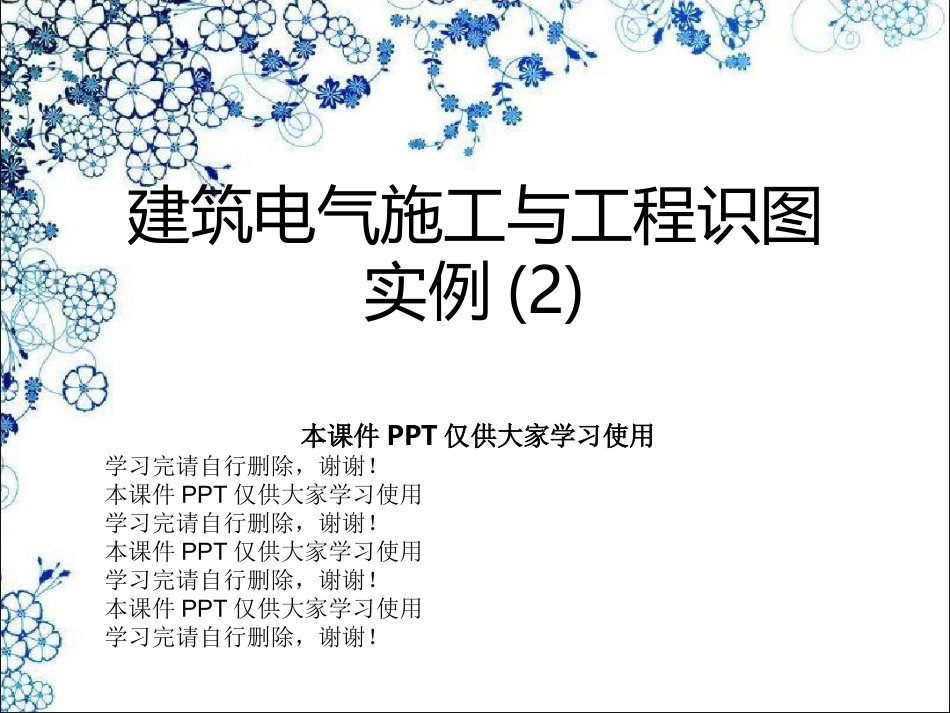

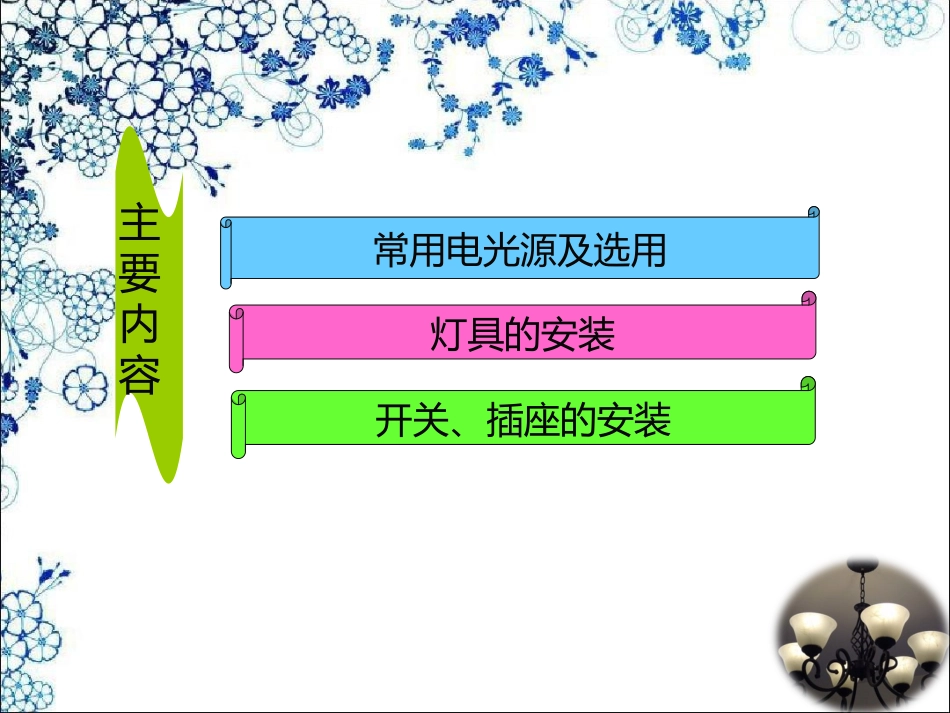

项目4：灯具及开关、插座的安装建筑电气施工与工程识图实例(2)本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！项目4：灯具及开关、插座的安装主要内容常用电光源及选用灯具的安装开关、插座的安装项目4：灯具及开关、插座的安装4.1常用电光源及选用4.1常用电光源及选用照明种类项目4：灯具及开关、插座的安装项目4：灯具及开关、插座的安装热辐射光源热辐射光源：主要是利用电流使物体加热到白炽程度而发光的光源。如白炽灯和卤钨灯，都是用钨丝为辐射体，通电后使之到达白炽温度，产生热辐射；热辐射光源：主要是利用电流使物体加热到白炽程度而发光的光源。如白炽灯和卤钨灯，都是用钨丝为辐射体，通电后使之到达白炽温度，产生热辐射；白炽灯卤钨灯项目4：灯具及开关、插座的安装项目4：灯具及开关、插座的安装气体放电光源请问以以下图片中属于哪种气体放电光源？荧光灯低压钠灯高压钠灯高压汞灯金属卤化物灯氙灯项目4：灯具及开关、插座的安装各种常见的荧光灯管排管蝶型圆型Ｈ型项目4：灯具及开关、插座的安装应用广泛的荧光灯项目4：灯具及开关、插座的安装荧光灯优点:〔1〕比白炽灯省电。发光效率是白炽灯的5-6倍〔2〕荧光灯的发光颜色比白炽灯更接近日光，光色好，且发光柔和。〔3〕白炽灯：寿命短，普通白炽灯的寿命只有1000-3000小时之间。荧光灯寿命较长，一般有效寿命是3000-6000小时。项目4：灯具及开关、插座的安装电路组成：1、灯管2、启辉器3、镇流器4、灯座、灯架启辉器项目4：灯具及开关、插座的安装1.荧光灯灯管构造：氩气、低压水银蒸汽项目4：灯具及开关、插座的安装2、启辉器：氖气起到一个自动开关的作用项目4：灯具及开关、插座的安装3、镇流器：启动时提供瞬时高压正常工作时降压限流项目4：灯具及开关、插座的安装荧光粉发出可见光受到紫外线照射时在高压下导电发出紫外线两端灯丝给气体加热并给气体加上高电压日光灯的发光原理项目4：灯具及开关、插座的安装灯架：木质、铁制、铝制4.灯座、灯架灯座：开启式插入式项目4：灯具及开关、插座的安装工作原理：1、启辉阶段：接通电源启辉器辉光放电电路接通灯丝预热辉光放电停顿后双金属片冷却收缩与静触片断开镇流器产生较高的脉冲电压灯管内水银蒸气弧光放电辐射出紫外线发出白光。2、工作阶段：灯管启辉后，镇流器由于其高电抗，两端电压增大；启辉器两端电压大为减少，氖气不再辉光放电，电流由灯管内气体导电形成回路，灯管进入工作状态。原理图：启辉器项目4：灯具及开关、插座的安装项目4：灯具及开关、插座的安装〔4〕高压汞灯高压汞灯是低压荧光灯的改进产品，如下图，它的光效约比白炽灯高三倍，寿命也长，启动时无需加热灯丝，故只需镇流器。缺点是显色性差，启动慢，对电压要求较高，也不宜频繁启动。项目4：灯具及开关、插座的安装构造如下图,高压钠灯利用高压钠蒸气放电发光，其辐射光的波长集中在人眼较敏感的区域内。具有照射范围广，寿命长，紫外线辐射少，透雾性好等优点。但显色性差，对电压波动较敏感。〔5〕高压钠灯项目4：灯具及开关、插座的安装光源类型适用环境备注白炽灯照度和光色要求不高、频繁开关的室内照明卤钨灯适用于体育场、广场及机场等场所荧光灯适用于需要照度高、区别色彩的室内场所高压钠灯适用于街道、广场和施工工地大面积的照明氙灯适合大面积、高大厂房、广场、运动场、港口和机场的照明高压钠灯适合城市街道、广场的照明低压钠灯多用于城市街道、户外广场的照明金属卤化物灯室内、外照明均适用项目4：灯具及开关、插座的安装总结：光色好：卤钨灯、荧光灯、氙灯、金属卤化物灯色光差：白炽灯、荧光高压钠灯、高压钠灯氙灯：又名小太阳低压钠灯：穿透烟雾性能好项目4：灯具及开关、插座的安装照明根本线路照明根本线路一只开关控制一盏灯或多盏灯平面图系统图透视接线图原理图项目4：灯具及开关、插座的安装多个开关控制多盏灯平面图系统图原理图原理图接线图透视接线图项目4：灯具及开关、插座的...
