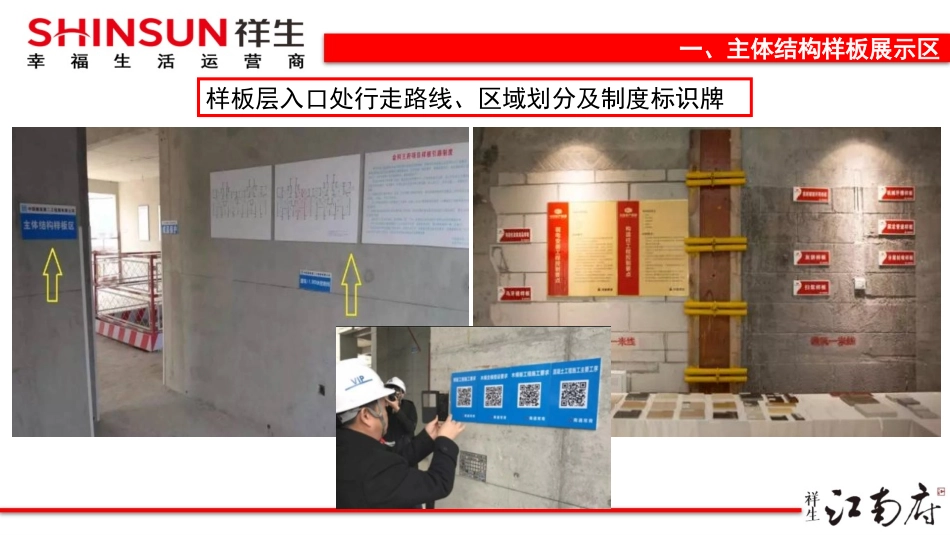

xxxxxxxxxxxxxxxxxxxxx项目『工程交底系列』户内实体样板做法技术交底xxxxxxxxxxxxx项目工程部2020-01-04鉴于目前现场条件局限,同时结合xxxxxxxxx项目住宅工程的特点,秉承“样板引路”原则,制定了样板区实施方案,安排在:叠排区不同户型、高层区不同户型的标准层设置工程样板展示区,划分为①主体结构样板展示区(包含安全样板)、②二次结构样板展示区、③装饰装修阶段修样板展示区、④交付样板展示区,共四个版块,目的统一施工做法,明确质量目标。前言样板层入口处行走路线、区域划分及制度标识牌一、主体结构样板展示区一、主体结构样板展示区①混凝土导墙成型效果展示②二次结构过梁芯柱植筋样板展示③机电线盒预留④穿楼板洞口临时遮挡⑤主体结构护角一、主体结构样板展示区①砼导墙支模样板②植筋展示③制度及工艺牌张挂④结构洞口防护⑤主体实测实量样板一、主体结构样板展示区卫生间砼导墙支模样板注:户内适当增加一些支模体系及模板加固样板一、主体结构样板展示区主体结构实测实量展示一、主体结构样板展示区实测细则展示实测数据上墙展示一、主体结构样板展示区二次结构植筋展示墙体拉结筋展示抱框柱植筋展示构造柱芯柱植筋展示一、主体结构样板展示区卫生间反坎展示反坎模板展示墙根凿毛展示、反坎线管展示反坎模板展示一、主体结构样板展示区主体结构成品保护展示楼梯踏步护角展示结构洞口防护机电预留保护展示二、砌体及二次结构样板展示区总体布置:①外窗加气块抱框柱钢筋及构造柱展示②窗台压顶钢筋及支模展示③芯柱混凝土成型展示④U形过梁钢筋绑扎展示二、砌体及二次结构样板展示区砌体及二次结构实测实量展示二、砌体及二次结构样板展示区砌体及二次结构排版二、砌体及二次结构样板展示区加气块砌筑展示砌体结构实测实量机电预埋盒展示二、砌体及二次结构样板展示区构造柱钢筋、窗台压顶展示烟道安装展示三、装饰阶段样板展示区粗装修灰饼冲筋展示卫生间地面分层展示墙地顶分层展示水管井管线排布展示四、交房样板展示区户内交付标准公共部位地下车库1、墙面:砂浆砂浆拉毛饰面;2、天棚:白色腻子两遍、下挂10mm;3、深灰色界面剂地脚线;4、门窗:铝合金门窗、钢制进户门、智能锁、铁艺护窗栏杆;1、墙面:电梯前室为米黄面砖墙面,其他部位为白色乳胶漆饰面;2、天棚:石膏板吊顶-白色乳胶漆饰面;3、电梯:大理石电梯门套;4、楼梯踏步:敞开式楼梯全部或局部1~4层为面砖,封闭楼梯为砂浆面层;5、楼梯栏杆:双跑楼梯为铁艺+木扶手+黑色喷塑饰面;单跑双向剪刀梯为不锈钢扶手。1、地面:分色环氧地坪;2、墙面:分色防霉涂料;3、天棚:白色防霉涂料。四、交房样板展示区总体观感展示:依据分户验收标准设置各类控制线、点四、交房样板展示区地面展示烟道反坎展示卫生间展示下沉式卫生间展示四、交房样板展示区卫生间整体地面展示卫生间附加防水展示空调孔展示排气道展示四、交房样板展示区各类穿墙管道展示管道根部处理展示PZ30箱标识展示THANKS!
