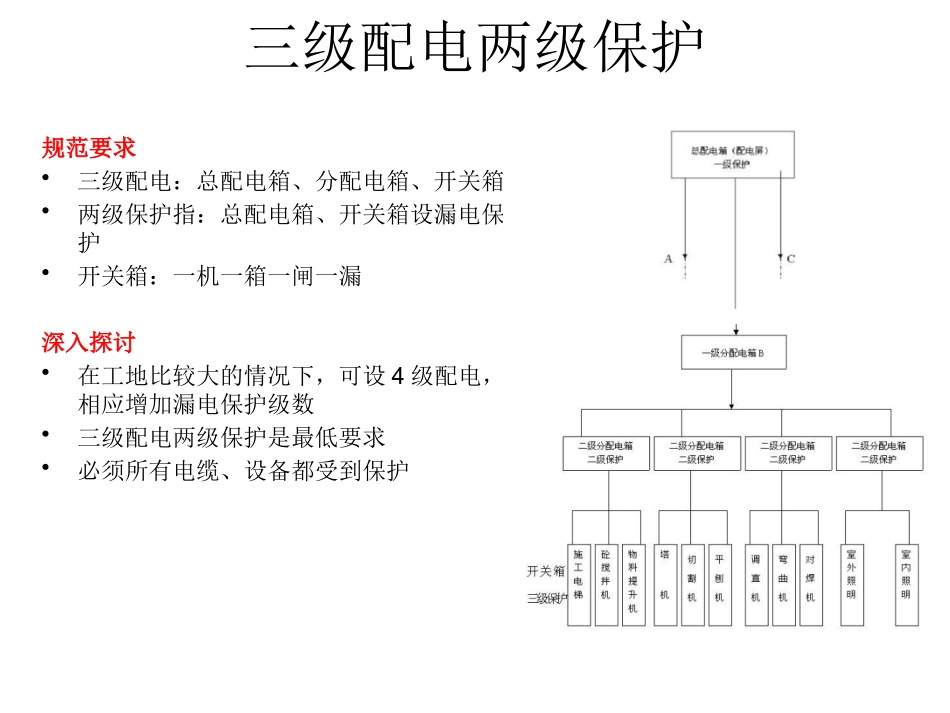

建筑工地施工安全用电培训主讲：HDXX工程部一、重点知识及检查要点二、常见安全用电问题三级配电两级保护规范要求•三级配电：总配电箱、分配电箱、开关箱•两级保护指：总配电箱、开关箱设漏电保护•开关箱：一机一箱一闸一漏深入探讨•在工地比较大的情况下，可设4级配电，相应增加漏电保护级数•三级配电两级保护是最低要求•必须所有电缆、设备都受到保护TN-S系统与接地及防雷•TN-S系统：所有配电设备、用电设备都有专用地线连接•变压器、配电箱、重大设备需做重复接地•建筑施工工地必须采用TN-S接地系统配电•接地电阻：不大于4欧•地线截面符合规范（S、16、1/2S）•中山高度超过20米，且不受其它设施、建筑保护的设备需做防雷（滚球法，半径60米）必须建立安全技术档案•1用电组织设计的全部资料；•2修改用电组织设计的资料；•3用电技术交底资料；•4用电工程检查验收表；•5电气设备的试检验凭单和调试记录；•6接地电阻绝缘电阻和漏电保护器漏电动作参数测定记录表；•7定期检（复）查表（电工：每天，项目经理：每周）；•8电工安装巡检维修拆除工作记录施工临时用电方案方案编制阶段（用电负荷超过50KW或用电设备超过5台）•配电分区、分级合理•线路走向合理•负荷计算准确•设备、电缆选型合理•方案需经审核后方可实施方案实施阶段•实施是否按方案实施•临时用电工程须经编制、审核批准部门、使用单位共同验收合格后方可投入使用变压器杆上式变压器安全围护•防护距离：1.7米•材料：采用竹、木等绝缘材料•结构：牢固•门：铁门，有锁•范围：四周+顶棚•恒大要求做2米高砖墙基础•箱变无强制要求围护，看工地实际情况处理，一般做1.5米高不锈钢护栏即可，注意不能影响箱变开门。其它检查•接电规范•出线口封堵到位•进出、检修道路通畅配电箱及开关箱•外观：整洁、有操作通道，必须是户外防雨配电箱，安装牢固，高度合理（操作方便为准），标识准齐全（有危险标志、施工单位、箱名、箱号、责任人、联系电话）。•箱内：箱内元器件布局合理，布线合理、整齐，线路与器件固定，安装板为非可燃材料，箱内无杂物，每日巡查表有巡查记录，有系统图。•接地：所有进出线接地，配电箱重复接地，电箱门跨接•电缆：电缆规格与保护开关匹配，电缆带地线，无明确老化，进出电箱处有保护。•门：开关自如，有锁•隔离开关：每路进出线都有隔离开关•断路器或熔断器：每路进出线都应有断路器或熔断器，为安全起见建议分路开关必设断路器•漏电保护：总配电箱及开关箱都应有漏电保护•接线：按规范颜色接线，不得一个开关接两路出线，不得把用电设备直接接地配电箱上（特别是非漏电开关）。线路•线缆芯数、电线规格符合使用需要，无绝缘破损及老化，中间接头不得过多（一般最多一个）•所有电线、电缆不得拖地敷设，电线不得埋地敷设架空线路：•架空线必须设在专用电杆上，并采用绝缘子固定，严禁架设在树木脚手架及其他设施上•架空线距地最小距离4米，道路为6米，水平方向离外架最少4米•铜线截面不小于10mm2；铝线截面不小16mm2（过河加大一级）•最大档距35米，每档最多一个接头/线，有接头的线不能超过线数1/2•导线相序排列是：面向负荷从左侧起依次为L1、L2、L3、N、PE电缆线路•电缆埋地深度不得小于700mm(恒大指引要求不小于500)，上下左右50mm细沙保护，线路上方设电缆走向标志•电缆架空需高度要求与电线一至：距地最小距离4米，道路为6米，•架空电缆应沿电杆、支架或墙壁敷设，并采用绝缘子固定，最大弧垂距地不得小2.0m，电缆架空需确保电缆强度能承受自重。•电缆不得拖结用电设备生活区用电设备•线缆芯数、电线规格符合使用需要，无绝缘破损及老化，电线保护到位•安装牢固，有合理使用、操作、检修空间•接地可靠、到位，防雷符合要求•操作规程及操作人员符合规范要求，如要求焊工、塔吊司机、人货梯司机、电工等人员持证上岗•控制箱按配电箱标准检查•接线盒绝缘防护到位、室外设备防水到位•二级配电箱到开关箱距离不超过30米，开关箱到设备距离不超过3米•一机一闸一漏一箱，严禁一个开关箱接两个设备生活区•宿命不得使用大功率用电器，如热...
